インライン チェックバルブ
- 通常単価(税別)
- 7,475円～13,986円
- 税込単価
- 8,223円～15,385円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
軸方向にのみ流れるインラインタイプのチェックバルブです。【特長】・ライトアングルタイプは油の流れ方向を...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

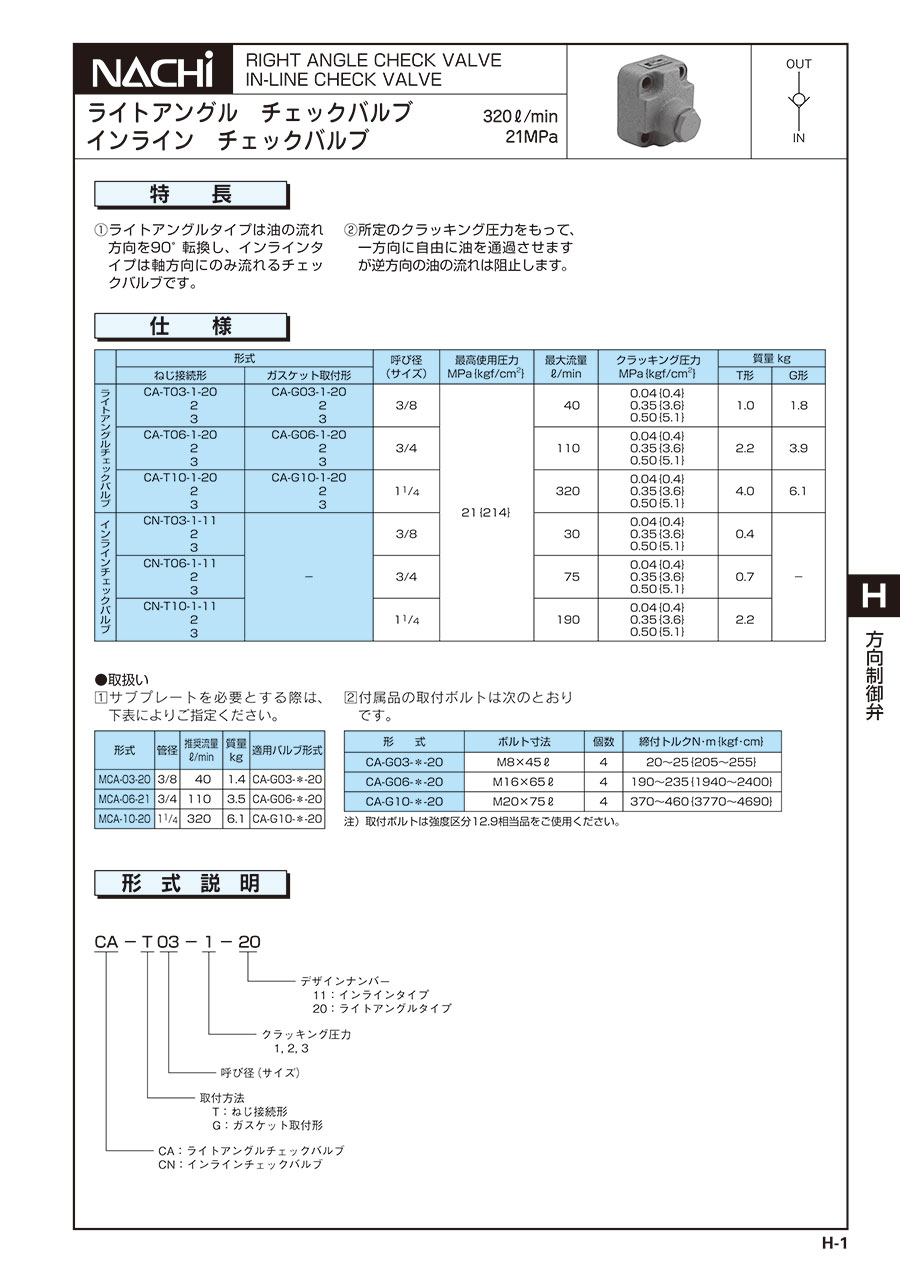

外形図
製品仕様
| 型番 | 呼び径 （サイズ） | 最高使用圧力 MPa｛kgf/cm2｝ | 最大流量 L/min | クラッキング圧力 MPa｛kgf/cm2｝ | 質量 kg |
|---|---|---|---|---|---|
| ねじ接続形 | |||||
| CN-T03-1-11 CN-T03-2-11 | 3/8 | 21｛214｝ | 30 | 0.04｛0.4｝ 0.35｛3.6｝ | 0.4 |
| CN-T06-1-11 CN-T06-2-11 CN-T06-3-11 | 3/4 | 75 | 0.04｛0.4｝ 0.35｛3.6｝ 0.50｛5.1｝ | 0.7 | |
| CN-T10-1-11 CN-T10-2-11 CN-T10-3-11 | 1 1/4 | 190 | 0.04｛0.4｝ 0.35｛3.6｝ 0.50｛5.1｝ | 2.2 |
規格表
選定サポート情報
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,435円 ( 9,279円 ) | 在庫品1日目当日出荷可能 |
7,475円 ( 8,223円 ) | 5日目 |
10,314円 ( 11,345円 ) | 4日目 |
8,595円 ( 9,455円 ) | 6日目 |
8,720円 ( 9,592円 ) | 5日目 |
13,986円 ( 15,385円 ) | 5日目 |
11,139円 ( 12,253円 ) | 6日目 |
11,139円 ( 12,253円 ) | 6日目 |
詳細情報
基本情報
軸方向にのみ流れるインラインタイプのチェックバルブです。
【特長】
・ライトアングルタイプは油の流れ方向を90゜転換し、インラインタイプは軸方向にのみ流れるチェックバルブです。
・所定のクラッキング圧力をもって、一方向に自由に油を通過させますが逆方向の油の流れは阻止します
インライン チェックバルブのレビュー
油圧ポンプ内に使用
4
4.02019/11/26
油圧ポンプが故障してしまったので、メーカーに問い合わせたところこの商品の型番を教えてもらい、同じ商品を購入しました。交換...もっと読む
0人が参考にしています。
