岩田製作所

センサブラケット センサスタンド アルミシリーズ

センサブラケット センサスタンド アルミシリーズ
通常単価(税別)
7,997円～12,341円
税込単価
8,797円～13,575円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・センサブラケット、センサスタンドの定番の組み合わせをセットにしました。

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

センサブラケット フレキシブル 丸シャフト

岩田製作所

センサブラケット フレキシブル 丸シャフト
通常価格(税別)： 408円 (税込価格：449円)

通常出荷日：在庫品1日目

よく一緒に見られています

センサブラケット フレキシブル アルミ/XY固定ジョイント（丸シャフト/角シャフト用）

岩田製作所

センサブラケット フレキシブル アルミ/XY固定ジョイント（丸シャフト/角シャフト用）
通常価格(税別)： 2,078円 (税込価格：2,286円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

SAA（φ12丸パイプ）・SAD（□12角パイプ）タイプ

φ12丸パイプ
□12角パイプ
センサブラケット センサスタンド アルミシリーズ SAA(φ12丸パイプ)・SAD(□12角パイプ)タイプφ12丸パイプ外形図
センサブラケット センサスタンド アルミシリーズ SAA(φ12丸パイプ)・SAD(□12パイプ)タイプ□12角パイプ外形図

SAB（φ12丸パイプ）・SAE（□12角パイプ）タイプ

φ12丸パイプ
□12角パイプ
センサブラケット センサスタンド アルミシリーズ SAB(φ12丸パイプ)・SAE(□12角パイプ)タイプφ12丸パイプ外形図
センサブラケット センサスタンド アルミシリーズ SAB(φ12丸パイプ)・SAE(□12角パイプ)タイプ□12角パイプ外形図

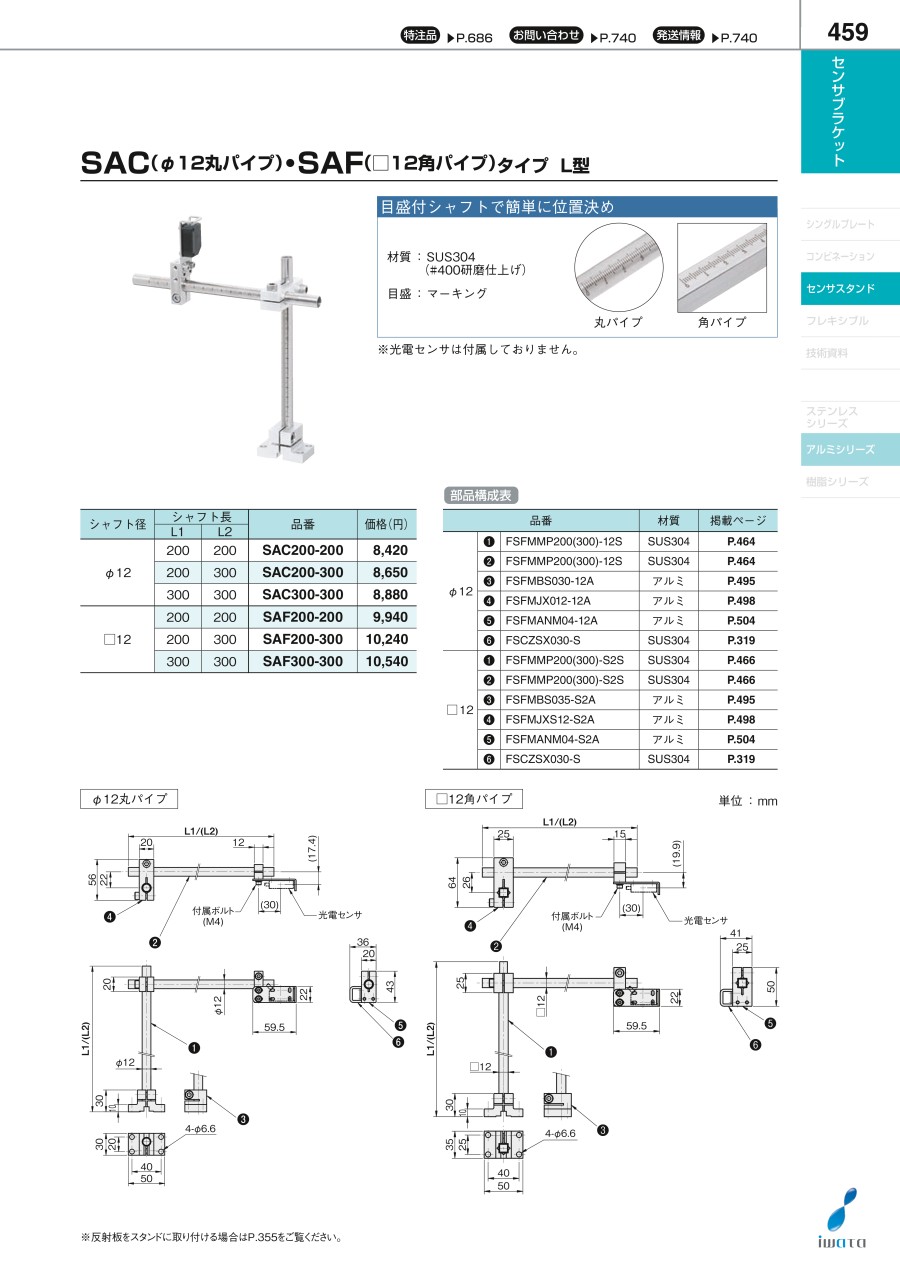

SAC（φ12丸パイプ）・SAF（□12角パイプ）タイプ

φ12丸パイプ
□12角パイプ
センサブラケット センサスタンド アルミシリーズ SAC(φ12丸パイプ)・SAF(□12角パイプ)タイプφ12丸パイプ外形図
センサブラケット センサスタンド アルミシリーズ SAC(φ12丸パイプ)・SAF(□12角パイプ)タイプ□12角パイプ外形図

製品仕様

材質:SUS304（#400研磨仕上げ）
目盛:マーキング
※光電センサは付属しておりません。

部品構成表

SAA（φ12丸パイプ）・SAD（□12角パイプ）タイプ
SAB（φ12丸パイプ）・SAE（□12角パイプ）タイプ
型番材質
φ12（1）FSFMMP200（300）-12SSUS304
（2）FSFMMP200（300）-12SSUS304
（3）FSFMBT020-12Aアルミ
（4）FSFMJX012-12Aアルミ
（5）FSFMANM04-12Aアルミ
（6）FSCZSX030-SSUS304
□12（1）FSFMMP200（300）-S2SSUS304
（2）FSFMMP200（300）-S2SSUS304
（3）FSFMBT030-S2Aアルミ
（4）FSFMJXS12-S2Aアルミ
（5）FSFMANM04-S2Aアルミ
（6）FSCZSX030-SSUS304
型番材質
φ12（1）FSFMMP200（300）-12SSUS304
（2）FSFMMP200（300）-12SSUS304
（3）FSFMBC010-12Aアルミ
（4）FSFMJX012-12Aアルミ
（5）FSFMANM04-12Aアルミ
（6）FSCZSX030-SSUS304
□12（1）FSFMMP200（300）-S2SSUS304
（2）FSFMMP200（300）-S2SSUS304
（3）FSFMBC020-S2Aアルミ
（4）FSFMJXS12-S2Aアルミ
（5）FSFMANM04-S2Aアルミ
（6）FSCZSX030-SSUS304
SAC（φ12丸パイプ）・SAF（□12角パイプ）タイプ
型番材質
φ12（1）FSFMMP200（300）-12SSUS304
（2）FSFMMP200（300）-12SSUS304
（3）FSFMBS030-12Aアルミ
（4）FSFMJX012-12Aアルミ
（5）FSFMANM04-12Aアルミ
（6）FSCZSX030-SSUS304
□12（1）FSFMMP200（300）-S2SSUS304
（2）FSFMMP200（300）-S2SSUS304
（3）FSFMBS035-S2Aアルミ
（4）FSFMJXS12-S2Aアルミ
（5）FSFMANM04-S2Aアルミ
（6）FSCZSX030-SSUS304

規格表

SAA（φ12丸パイプ）・SAD（□12角パイプ）タイプ

SAB（φ12丸パイプ）・SAE（□12角パイプ）タイプ

センサブラケット センサスタンド アルミシリーズ SAA(φ12丸パイプ)・SAD(□12角パイプ)タイプ規格表
センサブラケット センサスタンド アルミシリーズ SAB(φ12丸パイプ)・SAE(□12角パイプ)タイプ規格表

SAC（φ12丸パイプ）・SAF（□12角パイプ）タイプ

センサブラケット センサスタンド アルミシリーズ SAC(φ12丸パイプ)・SAF(□12角パイプ)タイプ規格表

型番リスト

表示件数
  • 1
    • 型番
    SAA200-200
    SAA200-300
    SAA300-300
    SAB200-200
    SAB200-300
    SAB300-300
    SAC200-200
    SAC200-300
    SAC300-300
    SAD200-200
    SAD200-300
    SAD300-300
    SAE200-200
    SAE200-300
    SAE300-300
    SAF200-200
    SAF200-300
    SAF300-300

    シャフト長 1　

    (mm)

    シャフト長 2

    (mm)

    シャフト径 1

    (mm)

    種類

    		RoHS?最小発注数量
    200
    200
    φ12
    SAA丸パイプ
    10
    1個
    200
    300
    φ12
    SAA丸パイプ
    10
    1個
    300
    300
    φ12
    SAA丸パイプ
    10
    1個
    200
    200
    φ12
    SAB丸パイプ
    10
    1個
    200
    300
    φ12
    SAB丸パイプ
    10
    1個
    300
    300
    φ12
    SAB丸パイプ
    10
    1個
    200
    200
    φ12
    SAC丸パイプ
    10
    1個
    200
    300
    φ12
    SAC丸パイプ
    10
    1個
    300
    300
    φ12
    SAC丸パイプ
    10
    1個
    200
    200
    □12
    SAD角パイプ
    10
    1個
    200
    300
    □12
    SAD角パイプ
    10
    1個
    300
    300
    □12
    SAD角パイプ
    10
    1個
    200
    200
    □12
    SAE角パイプ
    10
    1個
    200
    300
    □12
    SAE角パイプ
    10
    1個
    300
    300
    □12
    SAE角パイプ
    10
    1個
    200
    200
    □12
    SAF角パイプ
    10
    1個
    200
    300
    □12
    SAF角パイプ
    10
    1個
    300
    300
    □12
    SAF角パイプ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,997円
    ( 8,797円 )
    在庫品1日目当日出荷可能
    8,697円
    ( 9,567円 )
    在庫品1日目当日出荷可能
    8,997円
    ( 9,897円 )
    在庫品1日目当日出荷可能
    8,412円
    ( 9,253円 )
    5日目
    8,885円
    ( 9,774円 )
    5日目
    9,768円
    ( 10,745円 )
    5日目
    8,897円
    ( 9,787円 )
    4日目
    9,651円
    ( 10,616円 )
    5日目
    9,149円
    ( 10,064円 )
    4日目
    10,614円
    ( 11,675円 )
    5日目
    10,575円
    ( 11,633円 )
    5日目
    9,997円
    ( 10,997円 )
    5日目
    10,389円
    ( 11,428円 )
    5日目
    10,555円
    ( 11,611円 )
    5日目
    10,919円
    ( 12,011円 )
    5日目
    9,797円
    ( 10,777円 )
    5日目
    11,762円
    ( 12,938円 )
    5日目
    12,341円
    ( 13,575円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】・センサブラケット、センサスタンドの定番の組み合わせをセットにしました。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
