センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 LスライドHD（高剛性）タイプ

カタログ

通常単価(税別): 753円～866円

税込単価: 828円～953円

通常出荷日：5日目

主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。【特長】・近接センサを取り...

よく一緒に見られています

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

岩田製作所

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用ストレートHD（高剛性）タイプ

通常出荷日：5 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

【M12用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 LスライドHD（高剛性）タイプ外形図02

【M18用】

センサブラケットシングルプレートタイプ近接センサ（ネジ型）用 LスライドHD（高剛性）タイプ外形図03

【M30用】

製品仕様

材質／表面処理

鉄 SPHC／カチオン電着塗装：黒

規格表

型番		対応センササイズ	A	L	重量（g）
t4.5	t6.0	対応センササイズ	A	L	重量（g）
FS12LA040-G	FS12LA040-H	M12	40	50	139
FS12LA060-G	FS12LA060-H		60	70	179
FS12LA080-G	FS12LA080-H		80	90	219
FS18LA040-G	FS18LA040-H	M18	40	50	139
FS18LA060-G	FS18LA060-H		60	70	179
FS18LA080-G	FS18LA080-H		80	90	219
FS30LA050-G	FS30LA050-H	M30	50	60	216
FS30LA070-G	FS30LA070-H	M30	70	80	267

※表中の重量（g）は、板厚t6.0の場合です。

型番リスト

表示件数

型番

対応直径（ネジ型）

幅 W

(mm)

板厚

(mm)

基準寸法 A/A1

(mm)

長さ L

(mm)

厚さ

(mm)

RoHS?

最小発注数量

M12	40	4.5	40	50	42	10	1個
M12	40	6.0	40	50	42	10	1個
M12	40	4.5	60	70	42	10	1個
M12	40	6.0	60	70	42	10	1個
M12	40	4.5	80	90	42	10	1個
M12	40	6.0	80	90	42	10	1個
M18	40	4.5	40	50	46	10	1個
M18	40	6.0	40	50	46	10	1個
M18	40	4.5	60	70	46	10	1個
M18	40	6.0	60	70	46	10	1個
M18	40	4.5	80	90	46	10	1個
M18	40	6.0	80	90	46	10	1個
M30	50	4.5	50	60	62	10	1個
M30	50	6.0	50	60	62	10	1個
M30	50	4.5	70	80	62	10	1個
M30	50	6.0	70	80	62	10	1個

通常単価(税別) (税込単価)	通常出荷日

826円 ( 909円 )	5日目
800円 ( 880円 )	5日目
776円 ( 854円 )	5日目
809円 ( 890円 )	5日目
797円 ( 877円 )	5日目
829円 ( 912円 )	5日目
866円 ( 953円 )	5日目
811円 ( 892円 )	5日目
753円 ( 828円 )	5日目
799円 ( 879円 )	5日目
779円 ( 857円 )	5日目
849円 ( 934円 )	5日目
837円 ( 921円 )	5日目
847円 ( 932円 )	5日目
849円 ( 934円 )	5日目
848円 ( 933円 )	5日目

詳細情報

基本情報

基本情報

主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。
【特長】
・近接センサを取り付けるためのブラケットです。
・板厚が厚い高剛性タイプで、より衝撃に強い仕様です。

カタログ

商品TOP

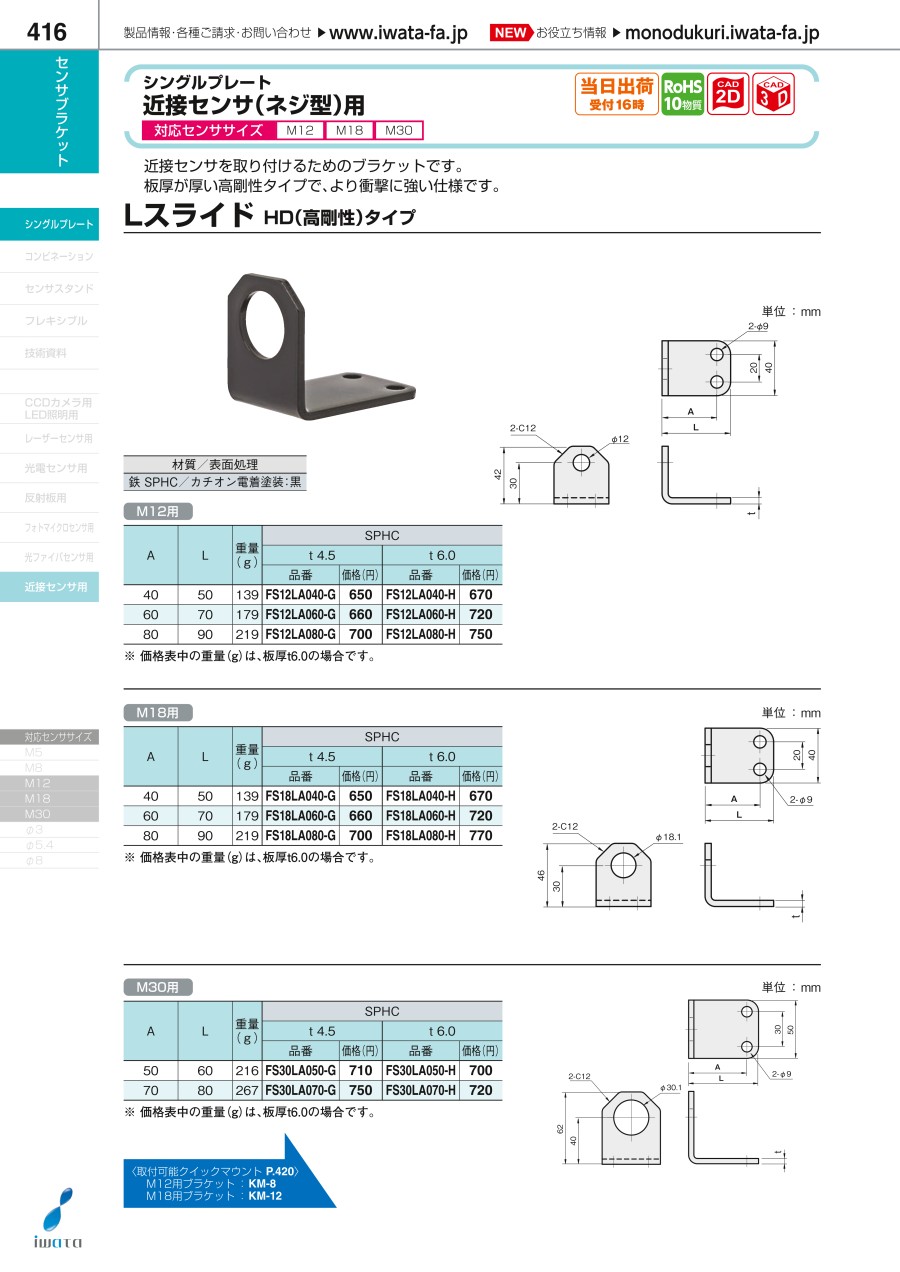

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
