薄型シリーズ ブレーキ ハブ外側取付形
- 通常単価(税別)
- 26,839円～80,043円
- 税込単価
- 29,523円～88,047円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
薄くて高精度、組込みやすくて省スペース。【特長】・薄形でコンパクト。・バックラッシがゼロ。・耐久性が抜...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

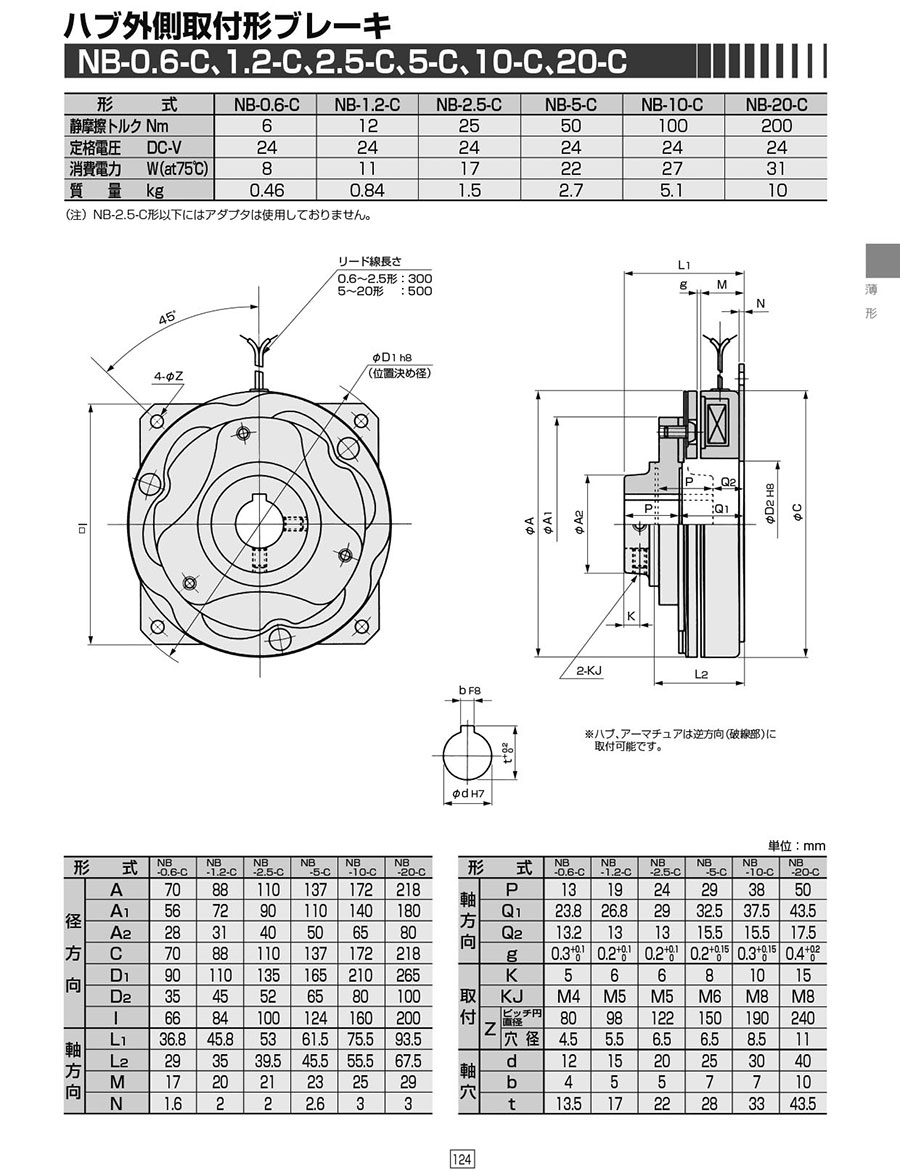

外形図
ハブ、アーマチュアは逆方向（破線部）に取付可能です。
製品仕様
| 型番 | NB-0.6-C | NB-1.2-C | NB-2.5-C | NB-5-C | NB-10-C | NB-20-C |
|---|---|---|---|---|---|---|
| 静摩擦トルク Nm | 6 | 12 | 25 | 50 | 100 | 200 |
| 定格電圧 DC-V | 24 | 24 | 24 | 24 | 24 | 24 |
| 消費電力 W（at75℃） | 8 | 11 | 17 | 22 | 27 | 31 |
| 質量kg | 0.46 | 0.84 | 1.5 | 2.7 | 5.1 | 10 |
※NB-2.5-C形以下にはアダプタは使用しておりません。
規格表
詳細情報
基本情報
薄くて高精度、組込みやすくて省スペース。
【特長】
・薄形でコンパクト。
・バックラッシがゼロ。
・耐久性が抜群の"クローバ形板ばね"。
・取付簡単取付方向は自在。
・抜群の応答性で高精度。
独自の薄型構造によりダウンサイジング
板バネによる高耐久性も実現
電源箱DMP、EMPシリーズも合わせてご使用下さい
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
