シンフォニアテクノロジー

ワーナーシリーズブレーキ

カタログ |

通常単価(税別): 37,422円～343,018円

税込単価: 41,164円～377,320円

通常出荷日：3日目～4日目

豊富な実績、信頼の性能。【特長】・ギャップを自動調整するオートギャップ装置付。・汎用性が高く取付が簡単...

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目～

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

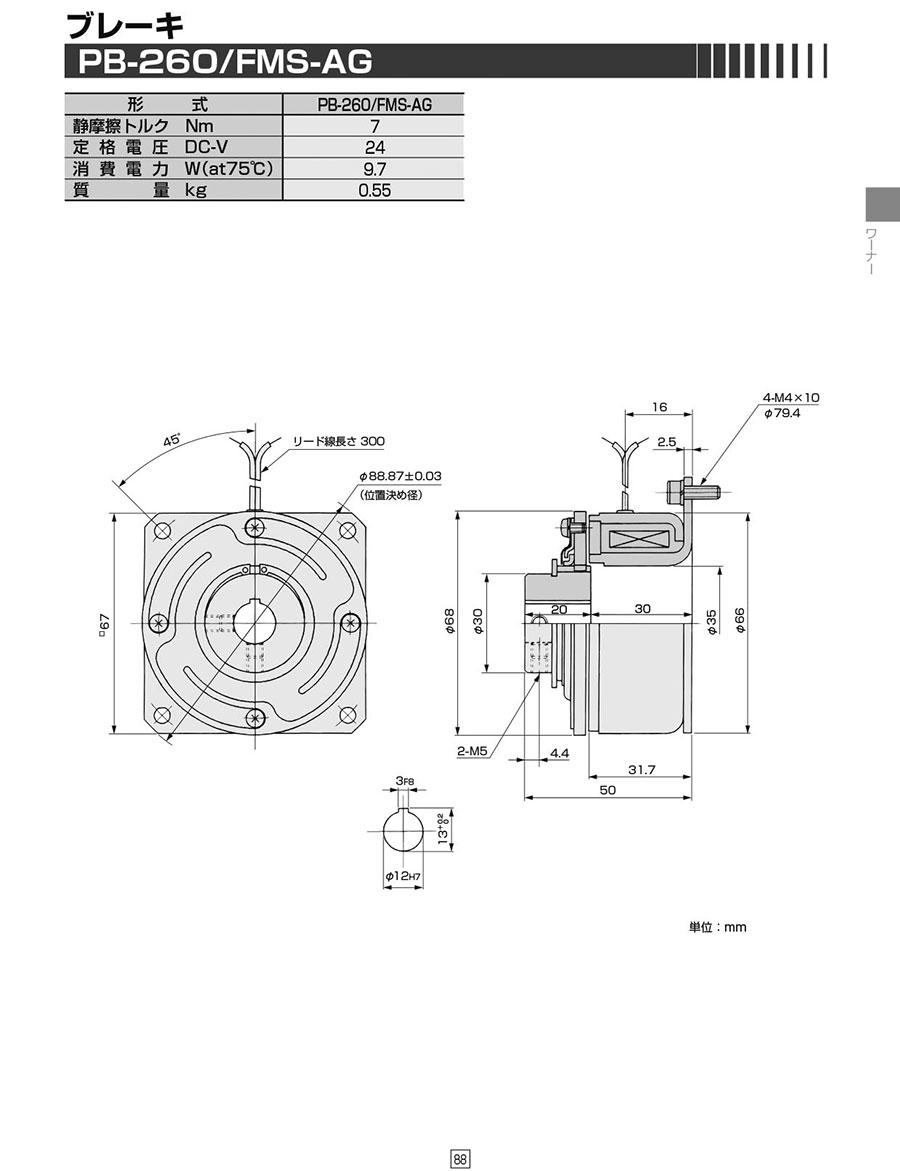

PB-260／FMS-AG

PB-500／IMP

PB-501／IMS

PB-650／IMS

※一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。

製品仕様

型番	PB-260／FMS-AG	PB-500／IMP	PB-501／IMS	PB-650／IMS
静摩擦トルク Nm	7	55	55	130
定格電圧 DC-V	24	24	24	24
消費電力 W（at75℃）	9.7	21	21	21
質量kg	0.55	2.7	2.6	4.7

※一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

特徴

定格トルク

(N・m)

軸径 d

(φ)

取付方法

最小発注数量

200.1～2500	3000	標準	350	48(穴)	スプラインドライブ内側取付形	1個
200.1～2500	2400	標準	650	50(穴)	ピンドライブ内側取付形	1個
200.1～2500	2400	標準	650	50(穴)	スプラインドライブ内側取付形	1個
200.1～2500	1800	標準	1800	50(穴)	スプラインドライブ内側取付形	1個
0.1～30	7000	オートギャップ	7	12(穴)	スプラインドライブフランジ取付形	1個
0.1～30	4000	オートギャップ	28	18(穴)	スプラインドライブフランジ取付形	1個
30.1～60	4000	標準	55	28(穴)	スプラインドライブ内側取付形	1個
60.1～200	3600	標準	130	28(穴)	スプラインドライブ内側取付形	1個
60.1～200	3600	標準	180	28(穴)	ピンドライブ内側取付形	1個
60.1～200	3600	標準	180	28(穴)	スプラインドライブ内側取付形	1個

通常単価(税別) (税込単価)	通常出荷日

177,581円 ( 195,339円 )	3日目
242,766円 ( 267,043円 )	3日目
274,908円 ( 302,399円 )	4日目
343,018円 ( 377,320円 )	3日目
37,422円 ( 41,164円 )	3日目
46,805円 ( 51,486円 )	3日目
74,619円 ( 82,081円 )	3日目
80,892円 ( 88,981円 )	3日目
146,338円 ( 160,972円 )	3日目
157,463円 ( 173,209円 )	3日目

詳細情報

基本情報

基本情報

豊富な実績、信頼の性能。
【特長】
・ギャップを自動調整するオートギャップ装置付。
・汎用性が高く取付が簡単。
・軸への組込みが簡単。
・熱放散能力が高い。
・長寿命で、少ない消費電力。
高い信頼性と実績にてあらゆる分野での実績を誇る製品
電源箱DMP、EMPシリーズも合わせてご使用下さい

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
