シンフォニアテクノロジー

ワーナーシリーズ通し軸形クラッチ

カタログ

通常単価(税別): 59,778円～636,530円

税込単価: 65,756円～700,183円

通常出荷日：3日目～19日目

豊富な実績、信頼の性能。【特長】・ギャップを自動調整するオートギャップ装置付。・汎用性が高く取付が簡単...

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

シンフォニアテクノロジー

通常出荷日：3 日目～

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

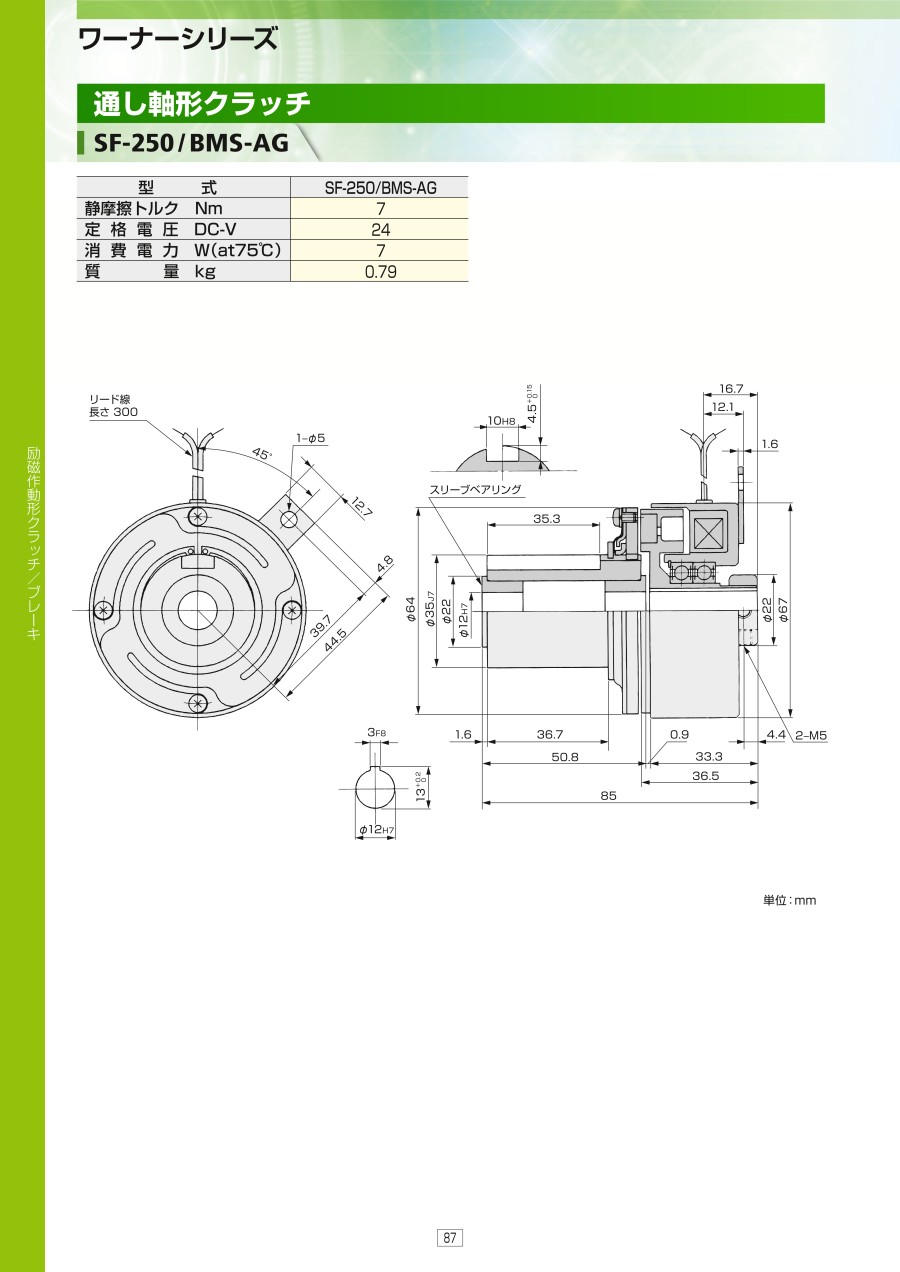

外形図

SF-250/BMS-AG

一部型番のみを掲載しています。
他の型番については、デジタルカタログをご覧ください。

製品仕様

型番	SF-250/BMS-AG
静摩擦トルク Nm	7
定格電圧 DC-V	24
消費電力 W（at75℃）	7
質量 kg	0.79

一部型番のみを掲載しています。
他の型番については、デジタルカタログをご覧ください。

構造

通し軸形クラッチ SF形

選定サポート情報

形式表示例

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高回転数

(rpm)

特徴

定格トルク

(N・m)

軸径 d

(φ)

取付方法

最小発注数量

200.1～2500	3000	標準	350	48(穴)	ピンドライブボールベアリング取付形	1個
200.1～2500	3000	標準	350	48(穴)	スプラインドライブボールベアリング取付形	1個
200.1～2500	2400	標準	650	50(穴)	スプラインドライブボールベアリング取付形	1個
200.1～2500	1800	標準	1000	50(穴)	ピンドライブボールベアリング取付形	1個
200.1～2500	1800	標準	1000	50(穴)	スプラインドライブボールベアリング取付形	1個
200.1～2500	1800	標準	1800	75(穴)	スプラインドライブボールベアリング取付形	1個
0.1～30	7000	オートギャップ	7	12(穴)	スプラインドライブボールベアリング取付形	1個
0.1～30	4000	オートギャップ	28	18(穴)	スプラインドライブボールベアリング取付形	1個
60.1～200	4000	標準	70	18(穴)	ピンドライブボールベアリング取付形	1個
60.1～200	4000	標準	70	28(穴)	スプラインドライブボールベアリング取付形	1個
60.1～200	3600	標準	130	28(穴)	スプラインドライブボールベアリング取付形	1個
60.1～200	3500	標準	200	28(穴)	ピンドライブボールベアリング取付形	1個
60.1～200	3500	標準	200	28(穴)	スプラインドライブボールベアリング取付形	1個

通常単価(税別) (税込単価)	通常出荷日

260,433円 ( 286,476円 )	19日目
315,837円 ( 347,421円 )	3日目
393,257円 ( 432,583円 )	3日目
455,879円 ( 501,467円 )	3日目
509,196円 ( 560,116円 )	3日目
636,530円 ( 700,183円 )	3日目
59,778円 ( 65,756円 )	3日目
74,979円 ( 82,477円 )	3日目
242,122円 ( 266,334円 )	4日目
113,142円 ( 124,456円 )	4日目
139,474円 ( 153,421円 )	3日目
161,238円 ( 177,362円 )	3日目
175,149円 ( 192,664円 )	3日目

詳細情報

基本情報

基本情報

豊富な実績、信頼の性能。
【特長】
・ギャップを自動調整するオートギャップ装置付。
・汎用性が高く取付が簡単。
・軸への組込みが簡単。
・熱放散能力が高い。
・長寿命で、少ない消費電力。
高い信頼性と実績にてあらゆる分野での実績を誇る製品
電源箱DMP、EMPシリーズも合わせてご使用下さい

カタログ

カタログ (見開き版)

商品担当おすすめ

シンフォニアテクノロジー
パウダシリーズ自然冷却式ブレーキ POB
シンフォニアテクノロジー
電磁クラッチ/ブレーキ制御装置

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
