フォルボ・ジークリング

リングシール Aタイプ V-A

リングシール Aタイプ V-A
通常単価(税別)
719円～89,483円
税込単価
791円～98,431円
通常出荷日：在庫品1日目～8日目一部当日出荷可能

広範囲な軸径に適合する汎用タイプ。【密封対象液】潤滑油 / 水 / グリス

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

よく一緒に見られています

リングシール Sタイプ V-S

フォルボ・ジークリング

リングシール Sタイプ V-S
通常価格(税別)： 717円 (税込価格：789円)

通常出荷日：在庫品1日目

よく一緒に見られています

リングシール Lタイプ V-L

フォルボ・ジークリング

リングシール Lタイプ V-L
通常価格(税別)： 3,367円 (税込価格：3,704円)

通常出荷日：5 日目

未確定：候補が80型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

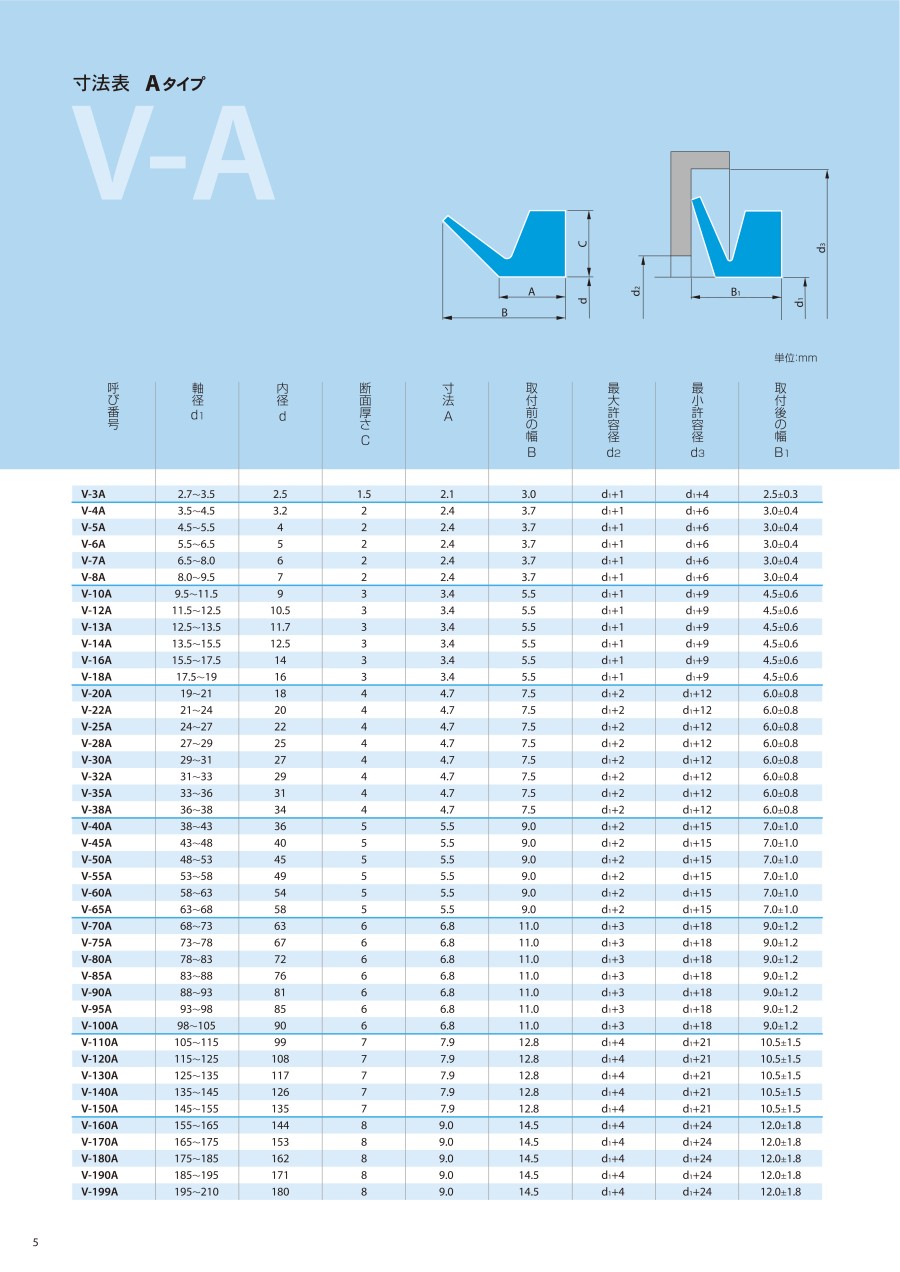

外形図

リングシール Aタイプ V-A 外形図

規格表

型番ーシール材質
V-3A-N
シール材質 N：　ニトリルゴム NBR
シール材質 V：　ふっ素ゴムFPM
型
番
(NBR)		型
番
(FPM)		軸径
d1		内径
d		断面厚さ
C		寸法
A		取付前の幅
B		最大許容径
d2		最大許容径
d3		取付後の幅
B1

V-3A-N－2.7~3.52.51.52.13.0d1+1d1+42.5土0.3
V-4A-N－3.5~4.53.222.43.7d1+1d1+63.0土0.4
V-5A-N－4.5~5.5422.43.7d1+1d1+63.0土0.4
V-6A-N－5.5~6.5522.43.7d1+1d1+63.0土0.4
V-7A-N－6.5~8.0622.43.7d1+1d1+63.0土0.4
V-8A-N－8.0~9.5722.43.7d1+1d1+63.0土0.4
V-10A-NV-10A-V9.5~11.5933.45.5d1+1d1+94.5土0.6
V-12A-NV-12A-V11.5~12.510.533.45.5d1+1d1+94.5土0.6
V-13A-NV-13A-V12.5~13.511.733.45.5d1+1d1+94.5土0.6
V-14A-NV-14A-V13.5~15.512.533.45.5d1+1d1+94.5土0.6
V-16A-NV-16A-V15.5~17.51433.45.5d1+1d1+94.5土0.6
V-18A-NV-18A-V17.5~191633.45.5d1+1d1+94.5土0.6
V-20A-NV-20A-V19~211844.77.5d1+2d1+126.0土0.8
V-22A-NV-22A-V21~242044.77.5d1+2d1+126.0土0.8
V-25A-NV-25A-V24~272244.77.5d1+2d1+126.0土0.8
V-28A-NV-28A-V27~292544.77.5d1+2d1+126.0土0.8
V-30A-NV-30A-V29~312744.77.5d1+2d1+126.0土0.8
V-32A-NV-32A-V31~332944.77.5d1+2d1+126.0土0.8
V-35A-NV-35A-V33~363144.77.5d1+2d1+126.0土0.8
V-38A-NV-38A-V36~383444.77.5d1+2d1+126.0土0.8
V-40A-NV-40A-V38~433655.59.0d1+2d1+157.0土1.0
V-45A-NV-45A-V43~484055.59.0d1+2d1+157.0土1.0
V-50A-NV-50A-V48~534555.59.0d1+2d1+157.0土1.0
V-55A-NV-55A-V53~584955.59.0d1+2d1+157.0土1.0
V-60A-NV-60A-V58~635455.59.0d1+2d1+157.0土1.0
V-65A-NV-65A-V63~685855.59.0d1+2d1+157.0土1.0
V-70A-NV-70A-V68~736366.811.0d1+3d1+189.0土1.2
V-75A-NV-75A-V73~786766.811.0d1+3d1+189.0土1.2
V-80A-NV-80A-V78~837266.811.0d1+3d1+189.0土1.2
V-85A-NV-85A-V83~887666.811.0d1+3d1+189.0土1.2
V-90A-NV-90A-V88~938166.811.0d1+3d1+189.0土1.2
V-95A-NV-95A-V93~988566.811.0d1+3d1+189.0土1.2
V-100A-NV-100A-V98~1059066.811.0d1+3d1+189.0土1.2
V-110A-NV-110A-V105~1159977.912.8d1+4d1+2110.5土1.5
V-120A-NV-120A-V115~12510877.912.8d1+4d1+2110.5土1.5
V-130A-NV-130A-V125~13511777.912.8d1+4d1+2110.5土1.5
V-140A-NV-140A-V135~14512677.912.8d1+4d1+2110.5土1.5
V-150A-NV-150A-V145~15513577.912.8d1+4d1+2110.5土1.5
V-160A-N－155~16514489.014.5d1+4d1+2412.0土1.8
V-170A-N－165~17515389.014.5d1+4d1+2412.0土1.8
V-180A-N－175~18516289.014.5d1+4d1+2412.0土1.8
V-190A-N－185~19517189.014.5d1+4d1+2412.0土1.8
V-199A-N－195~21018089.014.5d1+4d1+2412.0土1.8
V-200A-N－190~2101801514.325.0d1+10d1+4520.0土4.0
V-220A-N－210~2351981514.325.0d1+10d1+4520.0土4.0
V-250A-N－235~2652251514.325.0d1+10d1+4520.0土4.0
V-275A-N－265~2902471514.325.0d1+10d1+4520.0土4.0
V-300A-N－290~3102701514.325.0d1+10d1+4520.0土4.0

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    V-3A-N
    V-4A-N
    V-5A-N
    V-6A-N
    V-7A-N
    V-8A-N
    V-10A-N
    V-10A-V
    V-12A-N
    V-12A-V
    V-13A-N
    V-13A-V
    V-14A-N
    V-14A-V
    V-16A-N
    V-16A-V
    V-18A-N
    V-18A-V
    V-20A-N
    V-20A-V
    V-22A-N
    V-22A-V
    V-25A-N
    V-25A-V
    V-28A-N
    V-28A-V
    V-30A-N
    V-30A-V
    V-32A-N
    V-32A-V
    V-35A-N
    V-35A-V
    V-38A-N
    V-38A-V
    V-40A-N
    V-40A-V
    V-45A-N
    V-45A-V
    V-50A-N
    V-50A-V
    V-55A-N
    V-55A-V
    V-60A-N
    V-60A-V
    V-65A-N
    V-65A-V
    V-70A-N
    V-70A-V
    V-75A-N
    V-75A-V
    V-80A-N
    V-80A-V
    V-85A-N
    V-85A-V
    V-90A-N
    V-90A-V
    V-95A-N
    V-95A-V
    V-100A-N
    V-100A-V

    軸径 d

    (φ)

    シール材質

    環境・用途

    使用温度範囲

    (℃)

    呼び番号

    内径 d

    (mm)

    断面厚さ C

    (mm)

    		最小発注数量
    2.7-3.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    3A
    2.5
    1.5
    1個
    3.5-4.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    4A
    3.2
    2
    1個
    4.5-5.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    5A
    4
    2
    1個
    5.5-6.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    6A
    5
    2
    1個
    6.5-8.0
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    7A
    6
    2
    1個
    8.0-9.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    8A
    7
    2
    1個
    9.5-11.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    10A
    9
    3
    1個
    9.5-11.5
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    10A
    9
    3
    1個
    11.5-12.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    12A
    10.5
    3
    1個
    11.5-12.5
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    12A
    10.5
    3
    1個
    12.5-13.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    13A
    11.7
    3
    1個
    12.5-13.5
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    13A
    11.7
    3
    1個
    13.5-15.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    14A
    12.5
    3
    1個
    13.5-15.5
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    14A
    12.5
    3
    1個
    15.5-17.5
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    16A
    14
    3
    1個
    15.5-17.5
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    16A
    14
    3
    1個
    17.5-19
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    18A
    16
    3
    1個
    17.5-19
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    18A
    16
    3
    1個
    19-21
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    20A
    18
    4
    1個
    19-21
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    20A
    18
    4
    1個
    21-24
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    22A
    20
    4
    1個
    21-24
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    22A
    20
    4
    1個
    24-27
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    25A
    22
    4
    1個
    24-27
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    25A
    22
    4
    1個
    27-29
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    28A
    25
    4
    1個
    27-29
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    28A
    25
    4
    1個
    29-31
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    30A
    27
    4
    1個
    29-31
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    30A
    27
    4
    1個
    31-33
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    32A
    29
    4
    1個
    31-33
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    32A
    29
    4
    1個
    33-36
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    35A
    31
    4
    1個
    33-36
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    35A
    31
    4
    1個
    36-38
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    38A
    34
    4
    1個
    36-38
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    38A
    34
    4
    1個
    38-43
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    40A
    36
    5
    1個
    38-43
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    40A
    36
    5
    1個
    43-48
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    45A
    40
    5
    1個
    43-48
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    45A
    40
    5
    1個
    48-53
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    50A
    45
    5
    1個
    48-53
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    50A
    45
    5
    1個
    53-58
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    55A
    49
    5
    1個
    53-58
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    55A
    49
    5
    1個
    58-63
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    60A
    54
    5
    1個
    58-63
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    60A
    54
    5
    1個
    63-68
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    65A
    58
    5
    1個
    63-68
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    65A
    58
    5
    1個
    68-73
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    70A
    63
    6
    1個
    68-73
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    70A
    63
    6
    1個
    73-78
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    75A
    67
    6
    1個
    73-78
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    75A
    67
    6
    1個
    78-83
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    80A
    72
    6
    1個
    78-83
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    80A
    72
    6
    1個
    83-88
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    85A
    76
    6
    1個
    83-88
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    85A
    76
    6
    1個
    88-93
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    90A
    81
    6
    1個
    88-93
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    90A
    81
    6
    1個
    93-98
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    95A
    85
    6
    1個
    93-98
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    95A
    85
    6
    1個
    98-105
    [ニトリルゴム] ニトリルゴム
    耐候 / 耐磨耗
    -40～90
    100A
    90
    6
    1個
    98-105
    フッ素ゴム
    耐熱 / 耐薬品
    -20～150
    100A
    90
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    846円
    ( 931円 )
    5日目
    866円
    ( 953円 )
    在庫品1日目当日出荷可能
    925円
    ( 1,018円 )
    在庫品1日目当日出荷可能
    719円
    ( 791円 )
    在庫品1日目当日出荷可能
    910円
    ( 1,001円 )
    5日目
    910円
    ( 1,001円 )
    在庫品1日目当日出荷可能
    876円
    ( 964円 )
    在庫品1日目当日出荷可能
    6,295円
    ( 6,925円 )
    5日目
    940円
    ( 1,034円 )
    在庫品1日目当日出荷可能
    6,295円
    ( 6,925円 )
    5日目
    876円
    ( 964円 )
    5日目
    6,295円
    ( 6,925円 )
    5日目
    1,042円
    ( 1,146円 )
    在庫品1日目当日出荷可能
    6,295円
    ( 6,925円 )
    5日目
    1,296円
    ( 1,426円 )
    在庫品1日目当日出荷可能
    7,534円
    ( 8,287円 )
    5日目
    1,208円
    ( 1,329円 )
    在庫品1日目当日出荷可能
    8,179円
    ( 8,997円 )
    在庫品1日目当日出荷可能
    1,154円
    ( 1,269円 )
    在庫品1日目当日出荷可能
    11,264円
    ( 12,390円 )
    5日目
    1,278円
    ( 1,406円 )
    在庫品1日目当日出荷可能
    12,806円
    ( 14,087円 )
    5日目
    1,393円
    ( 1,532円 )
    在庫品1日目当日出荷可能
    12,806円
    ( 14,087円 )
    5日目
    1,278円
    ( 1,406円 )
    在庫品1日目当日出荷可能
    12,806円
    ( 14,087円 )
    5日目
    1,417円
    ( 1,559円 )
    5日目
    13,887円
    ( 15,276円 )
    5日目
    1,290円
    ( 1,419円 )
    5日目
    13,887円
    ( 15,276円 )
    5日目
    1,432円
    ( 1,575円 )
    5日目
    14,195円
    ( 15,615円 )
    5日目
    1,571円
    ( 1,728円 )
    在庫品1日目当日出荷可能
    12,776円
    ( 14,054円 )
    5日目
    1,644円
    ( 1,808円 )
    在庫品1日目当日出荷可能
    17,589円
    ( 19,348円 )
    5日目
    1,551円
    ( 1,706円 )
    5日目
    17,589円
    ( 19,348円 )
    5日目
    2,086円
    ( 2,295円 )
    5日目
    19,596円
    ( 21,556円 )
    5日目
    2,053円
    ( 2,258円 )
    在庫品1日目当日出荷可能
    19,287円
    ( 21,216円 )
    5日目
    2,204円
    ( 2,424円 )
    在庫品1日目当日出荷可能
    20,829円
    ( 22,912円 )
    5日目
    2,118円
    ( 2,330円 )
    在庫品1日目当日出荷可能
    18,747円
    ( 20,622円 )
    5日目
    2,266円
    ( 2,493円 )
    在庫品1日目当日出荷可能
    28,544円
    ( 31,398円 )
    5日目
    2,266円
    ( 2,493円 )
    5日目
    25,690円
    ( 28,259円 )
    5日目
    2,522円
    ( 2,774円 )
    5日目
    33,325円
    ( 36,658円 )
    5日目
    2,522円
    ( 2,774円 )
    在庫品1日目当日出荷可能
    37,028円
    ( 40,731円 )
    5日目
    2,615円
    ( 2,877円 )
    在庫品1日目当日出荷可能
    38,263円
    ( 42,089円 )
    5日目
    3,245円
    ( 3,570円 )
    在庫品1日目当日出荷可能
    34,020円
    ( 37,422円 )
    5日目
    2,874円
    ( 3,161円 )
    在庫品1日目当日出荷可能
    37,800円
    ( 41,580円 )
    5日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    広範囲な軸径に適合する汎用タイプ。【密封対象液】潤滑油 / 水 / グリス

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    リングシール Aタイプ V-Aのレビュー
    4.5平均満足度：4.52件のレビュー
    装置の回転軸の防水として
    5
    満足度：5.02019/10/02
    回転軸を防水する必要があり、検索してサイズに合うこの商品を購入しました。まだ装置を開発している段階で、テストしかしていま...もっと読む
    0人が参考にしています。
    生産設備のメンテナンス時に使用しました
    4
    満足度：4.02019/10/02
    自社の生産設備装置であるコンプレッサーのメンテナンス交換時に使用しました。交換にあたり、既設品と同等品としてミスミに手配...もっと読む
    0人が参考にしています。
    2件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    リングシール Aタイプ V-A
    リングシール Sタイプ V-S
    リングシール Lタイプ V-L
    標準オイルシール TB型
    一般オイルシール ZF型
    標準オイルシール TC型
    メーカーフォルボ・ジークリングフォルボ・ジークリングフォルボ・ジークリングNOKNOKNOK
    通常価格719円-862円 -3,940円 -314円 -144円 -293円 -
    通常出荷日在庫品1日目〜在庫品1日目〜5日目在庫品1日目〜在庫品1日目〜在庫品1日目〜
    摺動面端面端面端面軸軸軸
    密封対象液潤滑油 / 水 / グリス潤滑油 / 水 / グリス潤滑油 / 水 / グリス潤滑油グリ-ス潤滑油
    外径部ゴム(金属芯なし)ゴム(金属芯なし)ゴム(金属芯なし)金属ゴム(金属環なし)ゴム(金属環あり)
    ダストリップなしなしなしありなしあり
    装着方法軸端からのみ軸端からのみ軸端からのみ軸端からのみ軸端からのみ軸端からのみ
    よく一緒に購入される商品

    オイルシールカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    オイルシールに関連する通販・販売特集

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
