中央精機

ツールスコープ L型鏡筒

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 46,064円～70,206円

税込単価: 50,670円～77,227円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

【特長】・内部の光学系にプリズムを使用していますので、正立像が得られます。・接...

鏡筒種類
L型鏡筒

未確定：候補が84型番あります。

商品情報
型番リスト
詳細情報

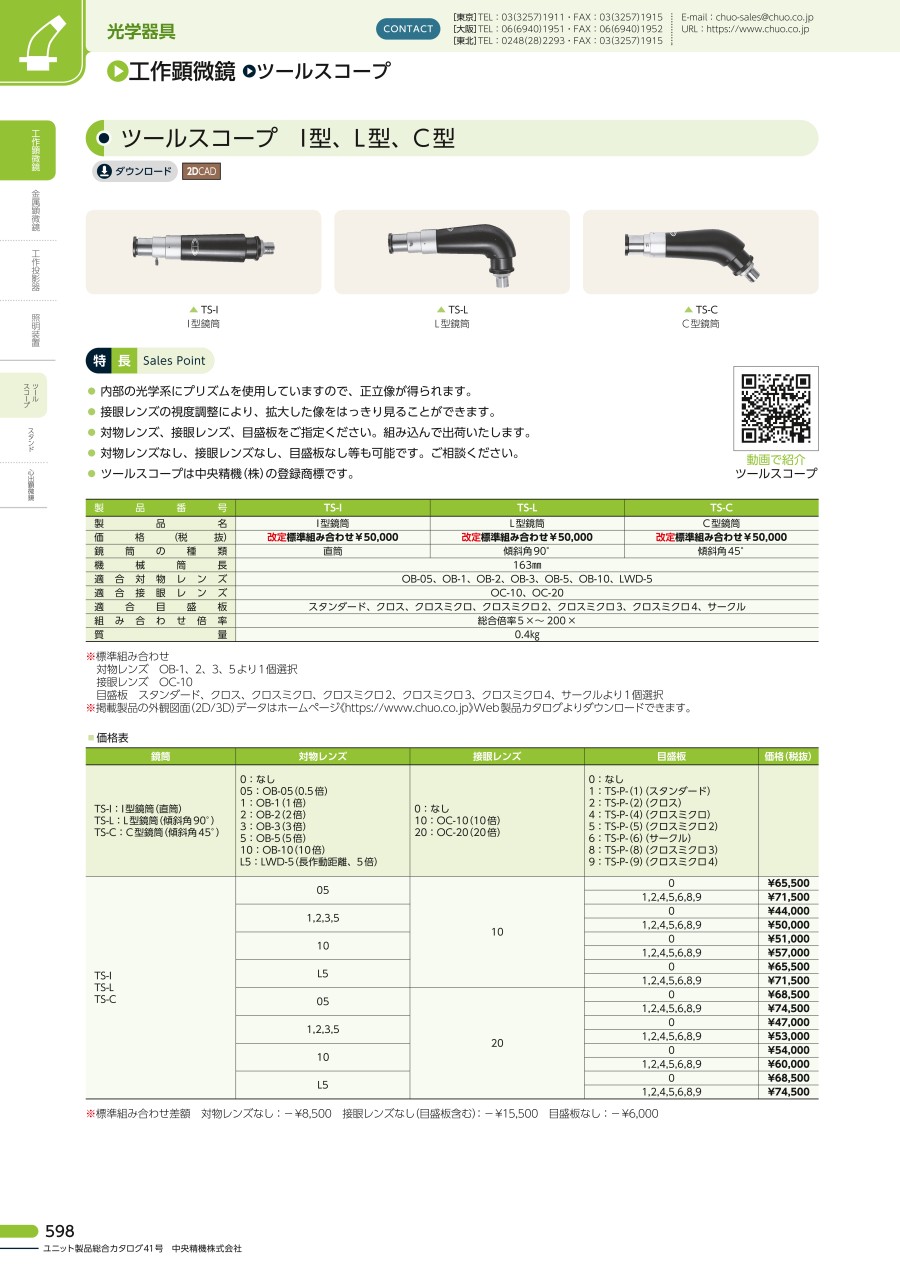

カタログ

商品情報

外形図

製品仕様

対物レンズ

接眼レンズ

レンズ倍率組み合わせ表

型番	TS-L
製品名	L型鏡筒
鏡筒の種類	傾斜角90°
機械筒長	163mm
適合対物レンズ	OB-1、OB-2、OB-3、OB-5、OB-10、OB-20、LWD-20
適合接眼レンズ	OC-10、OC-20
適合目盛板	スタンダード、クロス、ミクロ、クロスミクロ、クロスミクロ2、サークル
組み合わせ倍率	総合倍率10×～400×
質量	0.4kg

TS-I、TS-L、TS-Cレンズ倍率組み合わせ表
対物レンズ		OB-1	OB-2	OB-3	OB-5	OB-10	OB-20	LWD-20
対物レンズの長さ		21mm	21mm	21mm	21mm	29.5mm	35.5mm	31mm
作動距離（W.D.）		165mm	71.5mm	34mm	13mm	6.5mm	1.5mm	5.8mm
接眼レンズ	実視野	φ18mm	φ9mm	φ6mm	φ3.6mm	φ1.8mm	φ0.9mm	φ0.9mm
OC-10	総合倍率	10×	20×	30×	50×	100×	200×	200×
接眼レンズ	実視野	φ12mm	φ6mm	φ4mm	φ2.4mm	φ1.2mm	φ0.6mm	φ0.6mm
OC-20	総合倍率	20×	40×	60×	100×	200×	400×	400×

開発秘話

当社設立当時の製品で改修を重ね、現在の形になっています。ツールスコープは中央精機株式会社の登録商標です。

型番リスト

表示件数

型番

種類	対物レンズ倍率	対物レンズ型式	接眼レンズ倍率	接眼レンズ型式	総合倍率	目盛り板タイプ	最小発注数量

鏡筒	0.5×	OB-05	10倍	OC-10	5×	スタンダード	1個
鏡筒	0.5×	OB-05	10倍	OC-10	5×	クロス	1個
鏡筒	0.5×	OB-05	10倍	OC-10	5×	クロスミクロ	1個
鏡筒	0.5×	OB-05	10倍	OC-10	5×	クロスミクロ2	1個
鏡筒	0.5×	OB-05	10倍	OC-10	5×	サークル	1個
鏡筒	0.5×	OB-05	10倍	OC-10	5×	クロスミクロ3	1個
鏡筒	0.5×	OB-05	10倍	OC-10	5×	クロスミクロ4	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	スタンダード	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	クロス	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	クロスミクロ	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	クロスミクロ2	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	サークル	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	クロスミクロ3	1個
鏡筒	0.5×	OB-05	20倍	OC-20	10×	クロスミクロ4	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	スタンダード	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	クロス	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	クロスミクロ	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	クロスミクロ2	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	サークル	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	クロスミクロ3	1個
鏡筒	1×	OB-1	10倍	OC-10	10×	クロスミクロ4	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	スタンダード	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	クロス	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	クロスミクロ	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	クロスミクロ2	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	サークル	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	クロスミクロ3	1個
鏡筒	1×	OB-1	20倍	OC-20	20×	クロスミクロ4	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	スタンダード	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	クロス	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	クロスミクロ	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	クロスミクロ2	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	サークル	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	クロスミクロ3	1個
鏡筒	2×	OB-2	10倍	OC-10	20×	クロスミクロ4	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	スタンダード	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	クロス	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	クロスミクロ	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	クロスミクロ2	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	サークル	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	クロスミクロ3	1個
鏡筒	2×	OB-2	20倍	OC-20	40×	クロスミクロ4	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	スタンダード	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	クロス	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	クロスミクロ	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	クロスミクロ2	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	サークル	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	クロスミクロ3	1個
鏡筒	3×	OB-3	10倍	OC-10	30×	クロスミクロ4	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	スタンダード	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	クロス	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	クロスミクロ	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	クロスミクロ2	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	サークル	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	クロスミクロ3	1個
鏡筒	3×	OB-3	20倍	OC-20	60×	クロスミクロ4	1個
鏡筒	5×	OB-5	10倍	OC-10	50×	スタンダード	1個
鏡筒	5×	OB-5	10倍	OC-10	50×	クロス	1個
鏡筒	5×	OB-5	10倍	OC-10	50×	クロスミクロ	1個
鏡筒	5×	OB-5	10倍	OC-10	50×	クロスミクロ2	1個

通常単価(税別) (税込単価)	通常出荷日

65,872円 ( 72,459円 )	4日目
65,872円 ( 72,459円 )	4日目
65,872円 ( 72,459円 )	4日目
70,206円 ( 77,227円 )	4日目
65,872円 ( 72,459円 )	4日目
65,872円 ( 72,459円 )	4日目
65,872円 ( 72,459円 )	4日目
68,636円 ( 75,500円 )	4日目
68,636円 ( 75,500円 )	4日目
68,636円 ( 75,500円 )	4日目
68,636円 ( 75,500円 )	4日目
68,636円 ( 75,500円 )	4日目
68,636円 ( 75,500円 )	4日目
68,636円 ( 75,500円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
46,064円 ( 50,670円 )	4日目
46,064円 ( 50,670円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
48,828円 ( 53,711円 )	4日目
48,828円 ( 53,711円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
46,064円 ( 50,670円 )	4日目
46,064円 ( 50,670円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
48,828円 ( 53,711円 )	4日目
48,828円 ( 53,711円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
46,064円 ( 50,670円 )	4日目
46,064円 ( 50,670円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
51,944円 ( 57,138円 )	4日目
48,828円 ( 53,711円 )	4日目
48,828円 ( 53,711円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
49,004円 ( 53,904円 )	4日目
48,632円 ( 53,495円 )	4日目

基本情報

基本情報

【特長】
・内部の光学系にプリズムを使用していますので、正立像が得られます。
・接眼レンズの視度調整により、拡大した像をはっきり見ることができます。
・対物レンズ、接眼レンズ、目盛板をご指定ください。組み込んで出荷いたします。
・対物レンズなし、接眼レンズなし、目盛板なし等も可能です。
・ツールスコープは中央精機（株）の登録商標です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
ツールスコープ I型鏡筒
タイプ違い商品です。
中央精機
ツールスコープ C型鏡筒
タイプ違い商品です。
中央精機
H型スタンド
ツールスコープ取付用スタンドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ツールスコープ L型鏡筒のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q買った後、倍率を変更したいとき、レンズ類を個別に購入できますか？

対物レンズ、接眼レンズ、目盛板とも単品販売があります。

Qニコン、オリンパスの対物レンズは使えますか？

対物レンズの機械筒長が違うため、正しい倍率でみることができません。ツールスコープは有限補正光学系になっています。(機械筒長163mm)
