メカニカル部品技術窓口
絞り込み条件
未確定：候補が13型番あります。
内径 B(mm)
~mm- 6
- 8
- 10
- 12
- 13
- 15
- 16
- 20
- 25
- 30
- 35
- 40
- 50
外径 D(mm)
~mm- 22
- 24
- 26
- 32
- 33
- 35
- 40
- 44
- 50
- 55
- 60
- 70
- 86
キー幅(mm)
~mm- 2.5
- 3.5
- 4.5
- 5.5
- 6.5
- 8.5
- 10.5
- 12.5
- 14.5
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
スタンダードセットカラー キー逃がし溝付・4穴付
- 通常単価(税別)
- 541円～2,712円
- 税込単価
- 595円～2,983円
通常出荷日：在庫品1日目当日出荷可能
【特長】・止めネジによりシャフトに固定してお使いいただけます。・キーを逃がす構造になっているため、キー...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

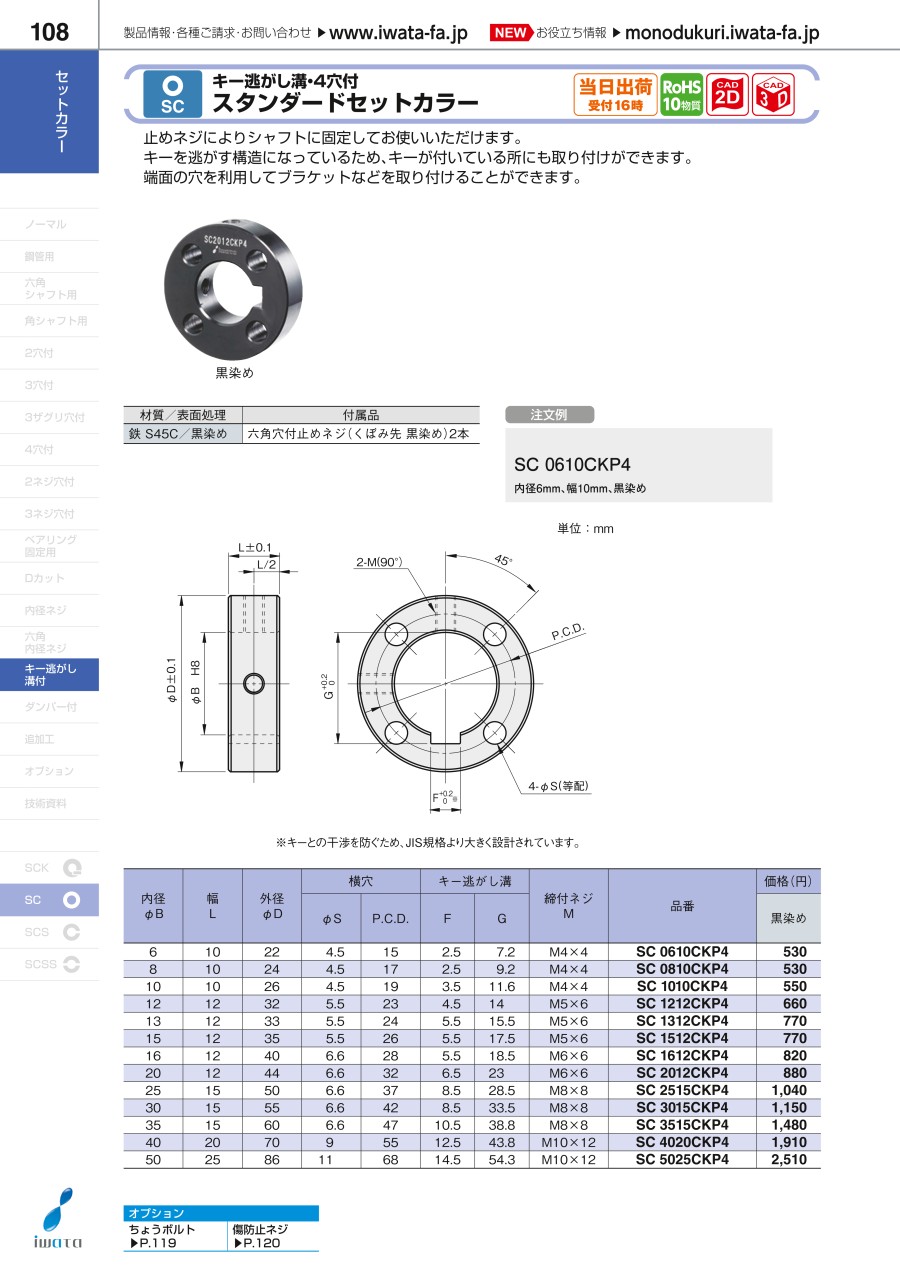

外形図
※キーとの干渉を防ぐため、JIS規格より大きく設計されています。
製品仕様
| 材質 / 表面処理 | 付属品 |
|---|---|
| 鉄 S45C / 黒染め | 六角穴付止めネジ（くぼみ先 黒染め） 2本 |
規格表
選定サポート情報
注文例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
541円 ( 595円 ) | 在庫品1日目当日出荷可能 |
602円 ( 662円 ) | 在庫品1日目当日出荷可能 |
617円 ( 679円 ) | 在庫品1日目当日出荷可能 |
742円 ( 816円 ) | 在庫品1日目当日出荷可能 |
775円 ( 853円 ) | 在庫品1日目当日出荷可能 |
864円 ( 950円 ) | 在庫品1日目当日出荷可能 |
917円 ( 1,009円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
1,164円 ( 1,280円 ) | 在庫品1日目当日出荷可能 |
1,284円 ( 1,412円 ) | 在庫品1日目当日出荷可能 |
1,674円 ( 1,841円 ) | 在庫品1日目当日出荷可能 |
2,108円 ( 2,319円 ) | 在庫品1日目当日出荷可能 |
2,712円 ( 2,983円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・止めネジによりシャフトに固定してお使いいただけます。
・キーを逃がす構造になっているため、キーが付いている所にも取り付けができます。
・端面の穴を利用してブラケットなどを取り付けることができます。
カタログ
スタンダードセットカラー キー逃がし溝付・4穴付のレビュー
支柱固定用
5
5.02019/11/12
支柱固定用に、使うことがよくあります。形状が豊富で助かっています
0人が参考にしています。
シャフト形状部品のズレ防止に
5
5.02018/08/07
シャフト形状部品のズレ防止に、手軽で手頃な価格でしっかりと固定できるのでいつも使っています。
0人が参考にしています。
