未確定：候補が261型番あります。
内径 B(mm)
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 20
- 22
- 25
- 28
- 30
- 32
- 35
- 38
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
幅 L(mm)
~mm- 5
- 6
- 7
- 8
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 22
- 25
- 28
- 32
外径 D(mm)
~mm- 7
- 8
- 10
- 11
- 12
- 14
- 15
- 16
- 18
- 20
- 22
- 24
- 25
- 26
- 28
- 30
- 32
- 34
- 38
- 42
- 45
- 49
- 50
- 53
- 55
- 59
- 60
- 64
- 70
- 72
- 75
- 79
- 81
- 88
- 94
- 113
- 119
- 126
表面処理
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 5日以内
スタンダードセットカラー ノーマル
- 通常単価(税別)
- 170円～5,272円
- 税込単価
- 187円～5,799円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・止めネジによりシャフトに固定してお使いいただけます。・30°面取り側の端面では、ベアリングの...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が261型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※樹脂 POM（白色）は除く
製品仕様
| 材質記号 | 材質/表面処理 | 付属品 |
|---|---|---|
| C | 鉄 S45C/黒染め | 六角穴付止めネジ（くぼみ先 黒染め）2本 |
| U | 鉄 S45C/三価クロメートメッキ | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
| M | 鉄 S45C/無電解ニッケルメッキ | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
| N | 鉄 S45C/ニッケルクロムメッキ | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
| S | ステンレス SUS304 | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
| A | アルミ A2017 | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
| X | 樹脂 POM（白色） | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |

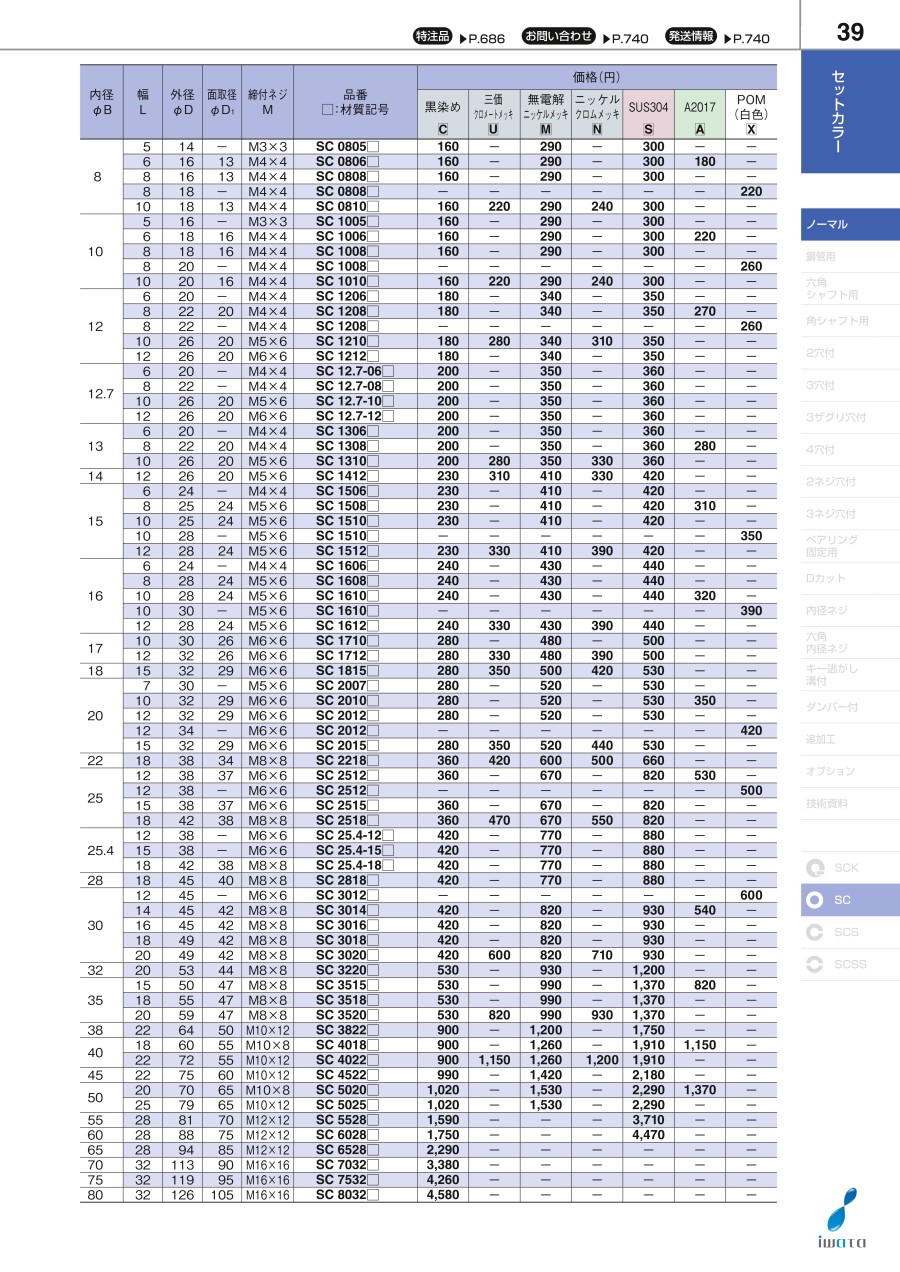

規格表
★印は止めネジが一本となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
343円 ( 377円 ) | 在庫品1日目当日出荷可能 |
419円 ( 461円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 4日目 |
325円 ( 358円 ) | 5日目 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
184円 ( 202円 ) | 4日目 |
325円 ( 358円 ) | 5日目 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
237円 ( 261円 ) | 在庫品1日目当日出荷可能 |
411円 ( 452円 ) | 5日目 |
419円 ( 461円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
245円 ( 270円 ) | 5日目 |
419円 ( 461円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 4日目 |
311円 ( 342円 ) | 5日目 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
426円 ( 469円 ) | 在庫品1日目当日出荷可能 |
293円 ( 322円 ) | 5日目 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
263円 ( 289円 ) | 在庫品1日目当日出荷可能 |
466円 ( 513円 ) | 4日目 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
466円 ( 513円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
297円 ( 327円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
466円 ( 513円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
305円 ( 336円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
322円 ( 354円 ) | 在庫品1日目当日出荷可能 |
305円 ( 336円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・止めネジによりシャフトに固定してお使いいただけます。
・30°面取り側の端面では、ベアリングの内輪を押さえることもできます。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
