インラインチェック弁
- 通常単価(税別)
- 7,782円～9,474円
- 税込単価
- 8,560円～10,421円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
ラインに軸線方向に組み込み、クラッキング圧力に達するとチェック弁を押し開き、一方向のみに油を流し、逆方...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 型番 | 呼び径 | 最高使用圧力 MPa{kgf/cm2} | 最大流量 L/min | 質量 kg |
|---|---|---|---|---|
| HDIN-T03-※※ | 3/8 | 21{210} | 30 | 0.3 |
| HDIN-T06-※※ | 3/4 | 75 | 0.7 | |
| HDIN-T10-※※ | 1 1/4 | 190 | 2.7 |
クラッキング圧力表
クラッキング圧力0形（0MPa{0kgf/cm2}）は入口（IN）が下になるように取り付けて下さい。
断面構造図
規格表
| 基本型番 | 寸法 | |||
|---|---|---|---|---|
| A | B | C | D | |
| HDIN-T03 | 76 | 27 | 31.2 | 3/8 |
| HDIN-T06 | 98.4 | 36 | 41.6 | 3/4 |
| HDIN-T10 | 133 | 60 | 69.3 | 1 1/4 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,490円 ( 9,339円 ) | 在庫品1日目当日出荷可能 |
7,782円 ( 8,560円 ) | 在庫品1日目当日出荷可能 |
8,530円 ( 9,383円 ) | 6日目 |
9,474円 ( 10,421円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ラインに軸線方向に組み込み、クラッキング圧力に達するとチェック弁を押し開き、一方向のみに油を流し、逆方向の流れは阻止します。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

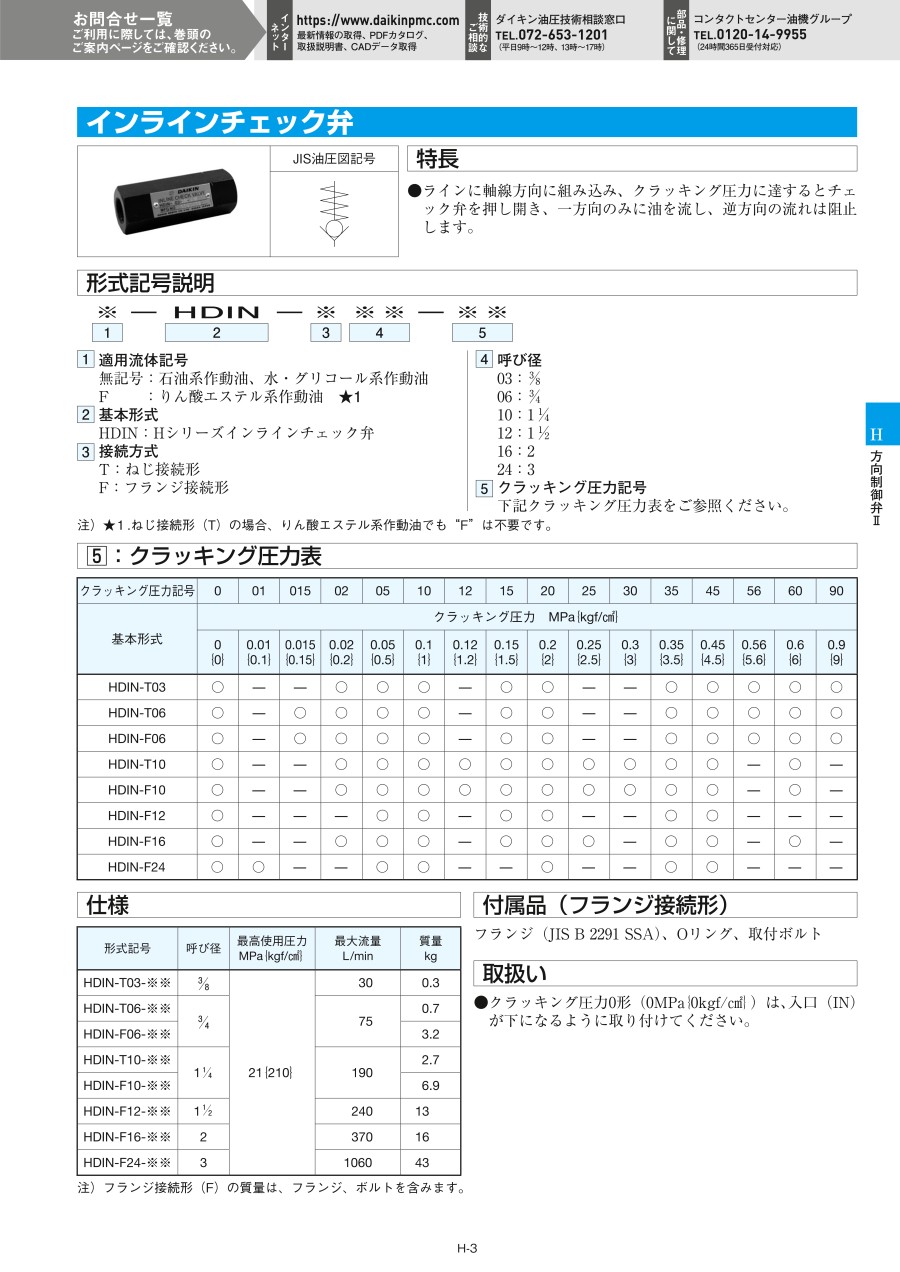

カタログ
