ダイキン工業（油圧機器）

02シリーズスタック形パイロットチェック弁

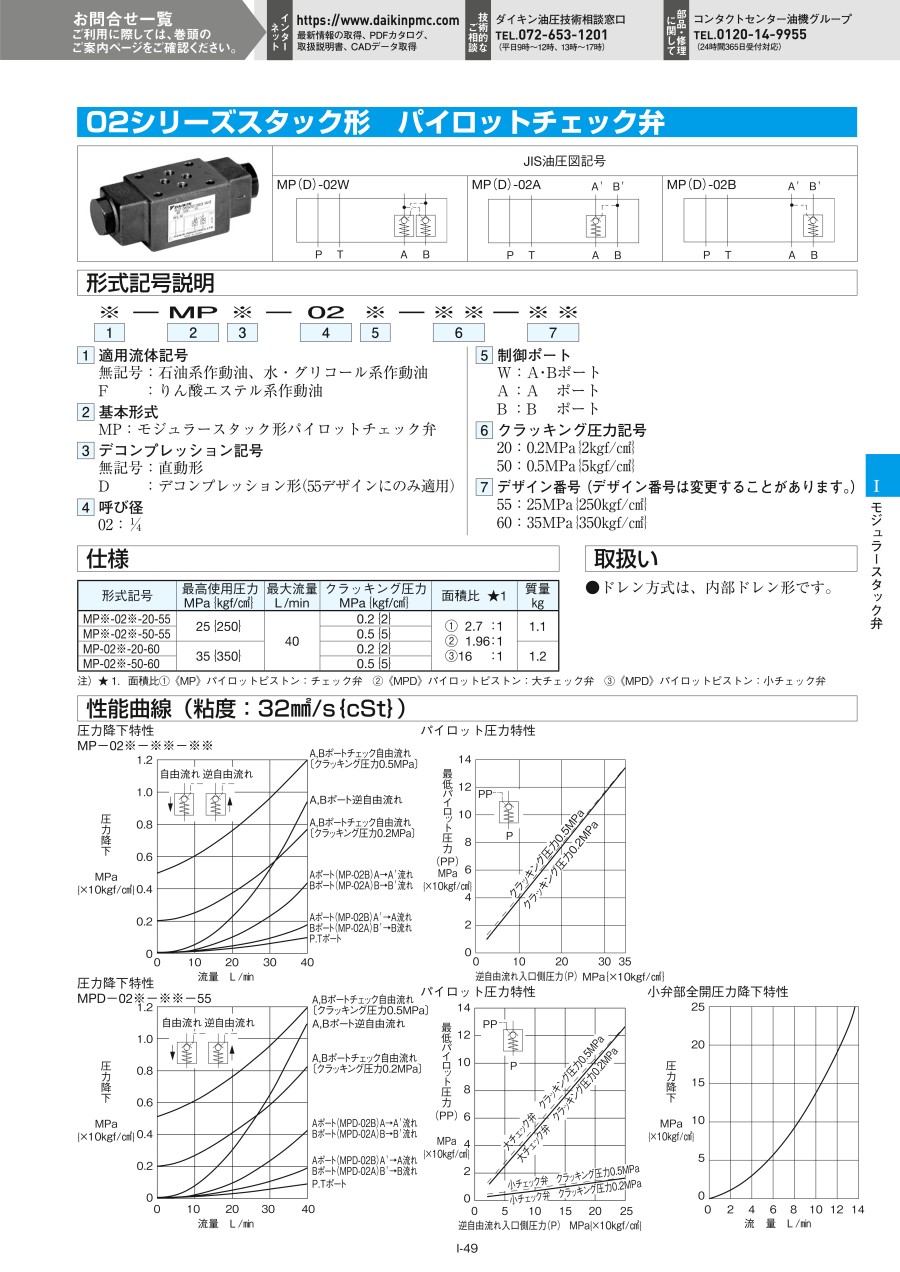

カタログ

通常単価(税別): 16,910円

税込単価: 18,601円

通常出荷日：6日目

制御部をモジュラー化し、スタック（積み上げ）構造にした制御弁です。

MP-02A-50-55

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

MP-02A-50-55の仕様・寸法情報

種類

油圧パイロットチェック弁

最高使用圧力(範囲)(MPa)

21.1～31

最大流量(ℓ/min)

接続の種類

モジュラー(積層)

呼びサイズ

1/4

最高使用圧力(MPa)

種類(チェック弁)

積層形 A

ドレン

内部

ISO4401ポート種類

ISO4401-03

クラッキング圧力(MPa)

0.5

制御ポート

Aポート

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MP-02W-55

MP-02A-55

MP-02B-55

製品仕様

ドレン方式は、内部ドレン形です。

型番	最高使用圧力 MPa{kgf/cm²}	最大流量 L/min	クラッキング圧力 MPa{kgf/cm²}	面積比_注	質量 kg
MP※-02※-20-55	25{250}	40	0.2{2}	2.7:1	1.1
MP※-02※-50-55	25{250}	40	0.5{5}	2.7:1	1.1

注）面積比パイロットピストン：チェック弁

断面構造図

MP-02※-55

シール部品一覧表

品番	名称	個数		部品仕様
品番	名称	MP-02W	MP-02A,B	部品仕様
7	Oリング	4	4	AS568-012（NBR,Hs90）
8	Oリング	2	1	JIS B 2401 1B P18

型番リスト

表示件数

型番

MP-02A-50-55

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

16,910円

( 18,601円 )

6日目

詳細情報

基本情報

基本情報

制御部をモジュラー化し、スタック（積み上げ）構造にした制御弁です。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

02シリーズスタック形パイロットチェック弁の型番MP-02A-50-55のページです。型番MP-02A-50-55に関する仕様情報を記載しております。
