メカニカル部品技術窓口
絞り弁・チェック弁付絞り弁
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
HDFTC-G03の仕様・寸法情報
最高使用圧力Mpa{kgf/cm2}
21{210}
呼び径
3/8B(10A)
適用流体
石油系作動油、水・グリコール系作動油
接続方式
ガスケット取付形
最大制御流量(L/min)
30
チェック弁
チェック弁付
商品情報
外形図
HDFT（C）-G03,G06
HDFT-T※※
製品仕様
製品仕様
| 型番 | 呼び径 | 最高使用圧力 MPa｛kgf/cm2｝ | 最大制御流量 L/min | チェック弁 クラッキング圧力 MPa｛kgf/cm2｝ | 質量 kg |
|---|---|---|---|---|---|
| HDFT（C）-G03 | 3/8 | 21｛210｝ | 30 | 0.2｛2｝ | 2.7 |
| HDFT（C）-G06 | 3/4 | 75 | 4.2 | ||
| HDFT-T06 | 3.6 |
付属品
| 接続方式 | 型番 | 六角穴付ボルト | 本数 | 締付トルク N・m｛kgf・cm｝ |
|---|---|---|---|---|
| ガスケット取付形 | HDFT（C）-G03 | M10×70 | 4 | 48～63｛480～630｝ |
| HDFT（C）-G06 | M10×80 | 4 | 48～63｛480～630｝ | |
| フランジ接続形 | フランジ（JIS B 2291 SSA）、Oリング、取付ボルト | |||
取扱い
- スプールタイプのため、流量調整ハンドルを完全に締め込んだ状態でも、流量は零にはなりません。
- 絞り弁は、両方向の流れを制御できますが、チェック弁付絞り弁の逆方向は、自由流れとなります。
規格表
| 型番 | A | B | C | D | E | F | G | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDFT（C）-G03 | 147.5 | 18 | 7 | 66.5 | 55 | 34 | 22 | 14 | 64 | 44 | 70 | 98 |
| HDFT（C）-G06 | 182.5 | 21 | 10 | 76.5 | 65 | 40 | 30 | 20 | 68 | 46 | 90 | 122 |
| HDFT-T06 | 124.0 | 10 | 58 | 58 | 102 | 3/4 | □60 | - | - | - | - | - |

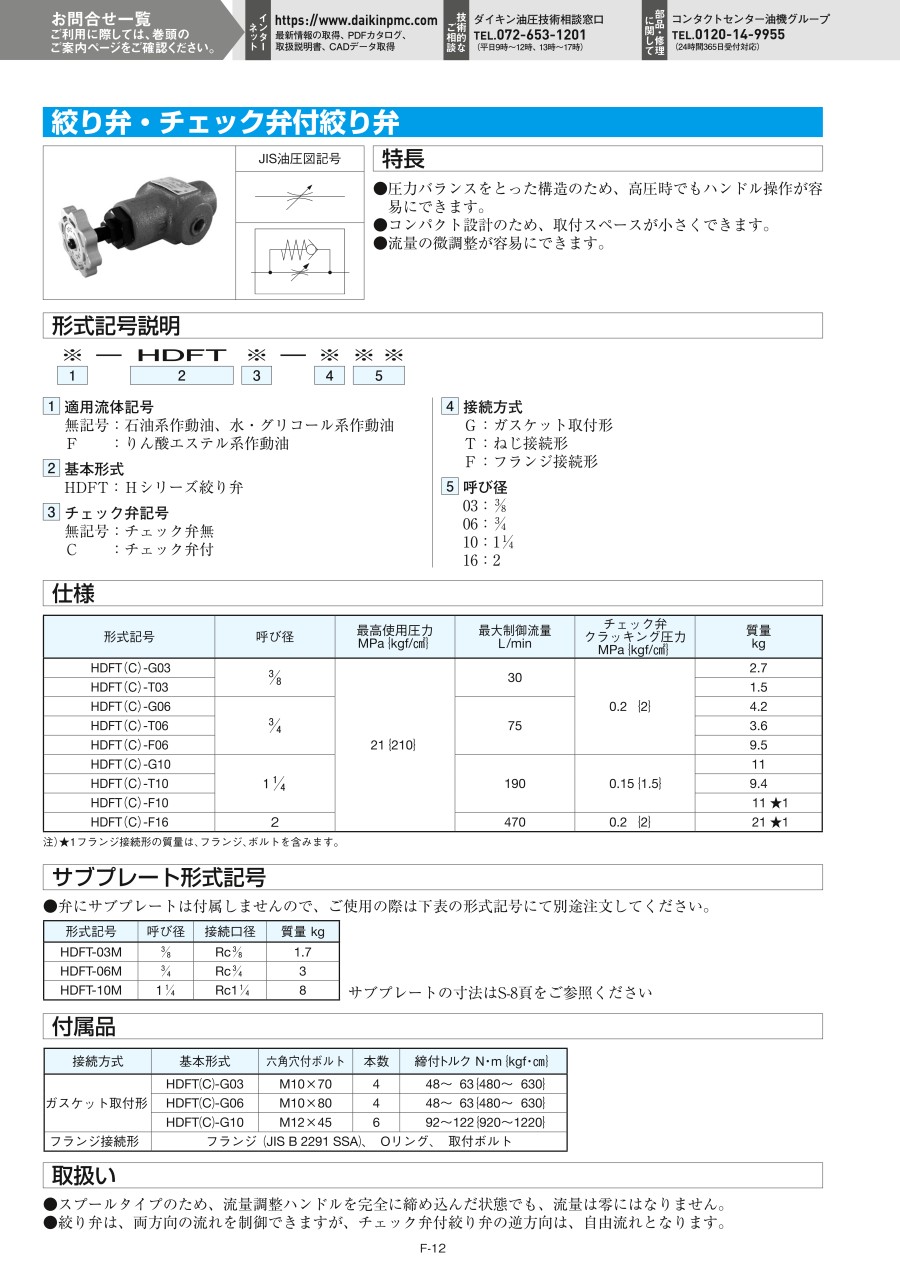

カタログ
絞り弁・チェック弁付絞り弁の型番HDFTC-G03のページです。
型番HDFTC-G03に関する仕様情報を記載しております。
