ダイキン工業（油圧機器）

02シリーズスタック形 Pポート流量調整弁

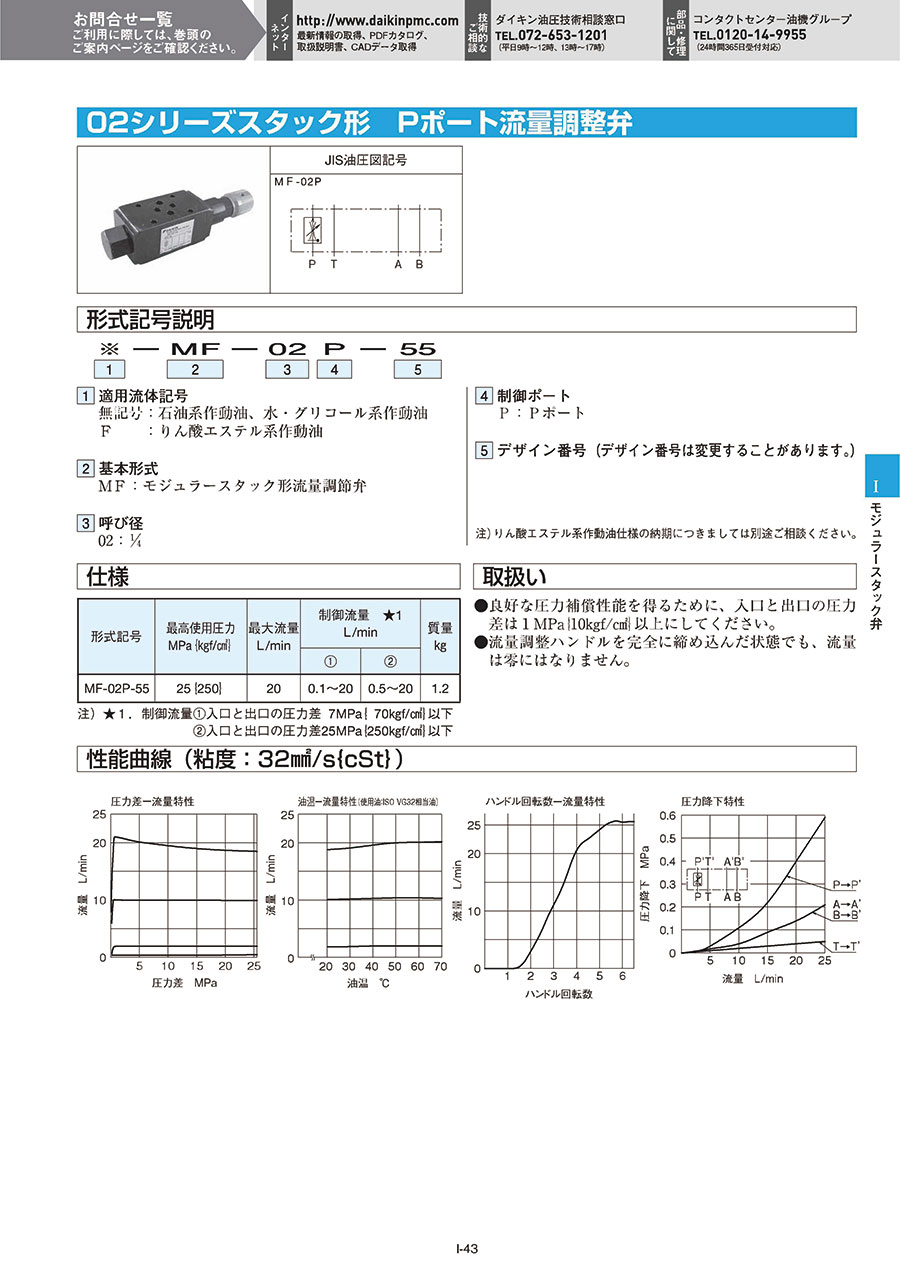

カタログ

通常単価(税別): 47,059円

税込単価: 51,765円

通常出荷日：6日目

制御部をモジュラー化し、スタック（積み上げ）構造にした制御弁です。

MF-02P-55

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

MF-02P-55の仕様・寸法情報

最高使用圧力Mpa{kgf/cm2}

25{250}

呼び径

1/4B(8A)

制御ポート

Pポート

最大流量(L/min)

適用流体

石油系作動油、水・グリコール系作動油

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	最高使用圧力 MPa｛kgf/cm²｝	最大流量 L/min	制御流量 ※1 L/min		質量 kg
型番	最高使用圧力 MPa｛kgf/cm²｝	最大流量 L/min	（1）	（2）	質量 kg
MF-02P-55	25｛250｝	20	0.1～20	0.5～20	1.2

注）※1.制御流量
（1）入口と出口の圧力差 7MPa｛70kgf/cm²｝以下
（2）入口と出口の圧力差25MPa｛250kgf/cm²｝以下

選定サポート情報

形式記号説明

（1）適用流体記号
無記号：石油系作動油、水・グリコール系作動油
F：りん酸エステル系作動油
（2）基本形式
MF：モジュラースタック形流量調節弁
（3）呼び径
02：1/4

（4）制御ポート
P：Pポート
（5）デザイン番号（デザイン番号は変更することがあります。）

性能・試験情報

性能曲線（粘度：32mm²/s｛cSt｝）

圧力差-流量特性

油温-流量特性
（使用油：ISO VG32相当油）

ハンドル回転数-流量特性

圧力降下特性

注意・禁止事項

取扱い

良好な圧力補償性能を得るために、入口と出口の圧力差は、1MPa｛10kgf/cm²｝以上にしてください。
流量調整ハンドルを完全に締め込んだ状態でも、流量は零にはなりません。
