ダイキン工業（油圧機器）

02シリーズスタック形 A、Bポート絞り弁

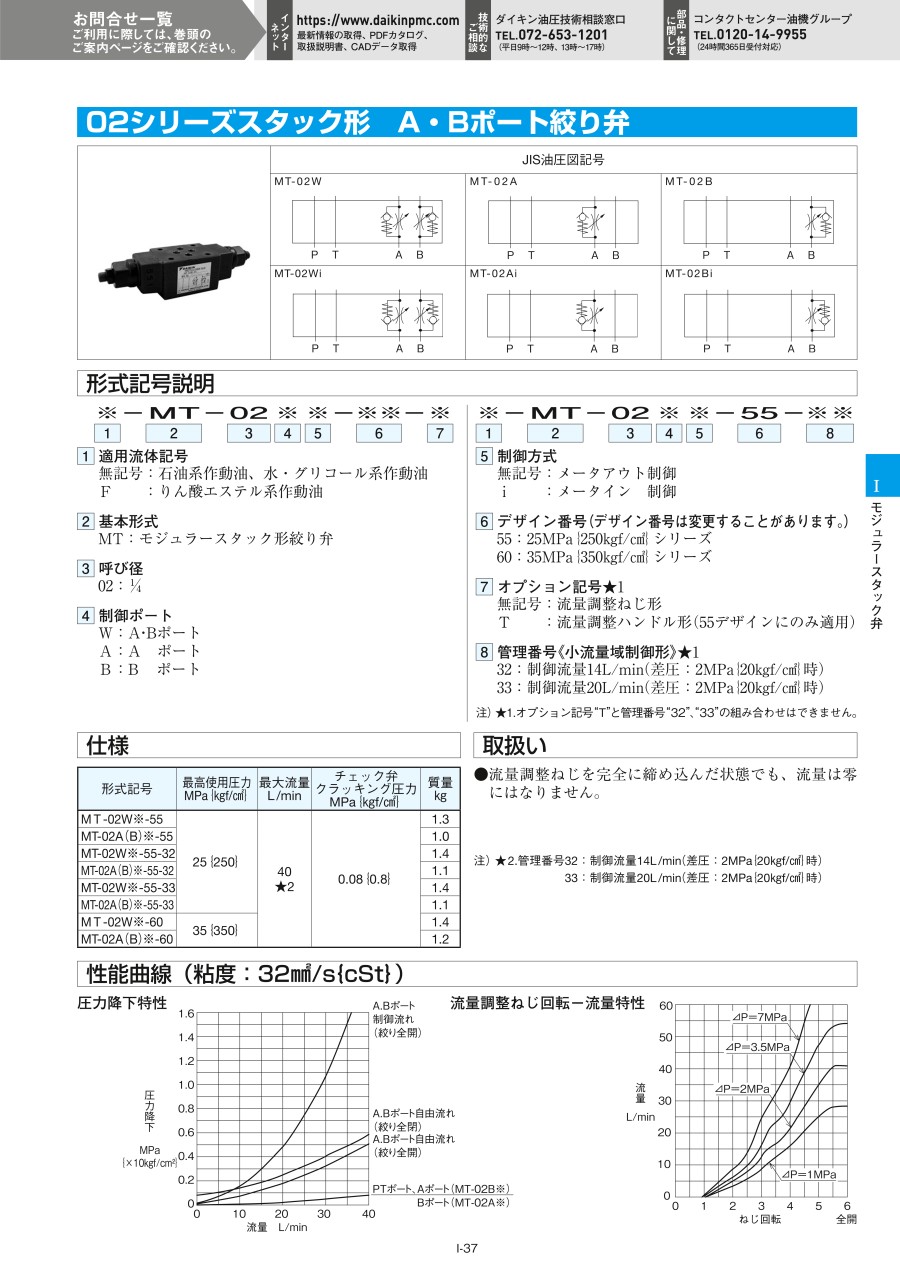

カタログ

通常単価(税別): 15,606円

税込単価: 17,167円

通常出荷日：6日目

制御部をモジュラー化し、スタック（積み上げ）構造にした制御弁です。

MT-02WI-55

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

MT-02WI-55の仕様・寸法情報

最高使用圧力Mpa{kgf/cm2}

25{250}

制御方式

メータイン制御

呼び径

1/4B(8A)

制御ポート

A・Bポート

最大流量(L/min)

チェック弁クラッキング圧力Mpa{kgf/cm2}

0.08{0.8}

適用流体

石油系作動油、水・グリコール系作動油

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	最高使用圧力 MPa {kgf/cm²}	最大流量 L/min	チェック弁クラッキング圧力 MPa {kgf/cm²}	質量 kg
MT-02W※-55	25 {250}	40	0.08 {0.8}	1.3
MT-02A（B）※-55	25 {250}	40	0.08 {0.8}	1.0

性能曲線（粘度：32mm²/s {cSt}）

断面構造図

型番リスト

表示件数

型番

MT-02WI-55

制御ポート	最小発注数量

A・Bポート

1個

通常単価(税別) (税込単価)	通常出荷日

15,606円

( 17,167円 )

6日目

詳細情報

基本情報

基本情報

制御部をモジュラー化し、スタック（積み上げ）構造にした制御弁です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

02シリーズスタック形 A、Bポート絞り弁の型番MT-02WI-55のページです。型番MT-02WI-55に関する仕様情報を記載しております。
