手動操作弁 Dシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
DMO4-3T03-2Cの仕様・寸法情報
種類
油圧手動切換弁
最高使用圧力(範囲)(MPa)
7.1～16
最大流量(ℓ/min)
25
接続の種類
インライン
呼びサイズ
3/8
中立位置ポジション
オールポートクローズ
切換の種類
3位置
スプールばね形式
スプリングセンタ形
最高使用圧力(MPa)
14
-
-
商品情報
外形図
DMO4-※T03
スプリングセンタ形
ノースプリング形
スプリングオフセット形
製品仕様
製品仕様
| 型番 | 呼び径 | 最高使用圧力 MPa｛kgf/cm2｝ | 最大流量 L/min | 許容背圧 MPa｛kgf/cm2｝ | 質量 kg |
|---|---|---|---|---|---|
| DMO4-※※03 | 3/8 | 14｛140｝ | 25 | 7｛70｝ | 4.2 |
モデル表
規格表
| 呼び径 | スプール 作動方式 | 寸法 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | N | P | T | V | X | S | ||
| 3/8 | C | 102 | 84 | 80 | 112.9 | 98 | 40 | 3/8 | 217.8 | 77 | 27 | 9.5 | 9.5 | 58 | 14 | - | 116 | 230 |
| B | 102.4 | 207.3 | 9.5 | 58 | - | |||||||||||||
| N | 102.4 | 207.3 | 8 | 52 | 15.5 | |||||||||||||

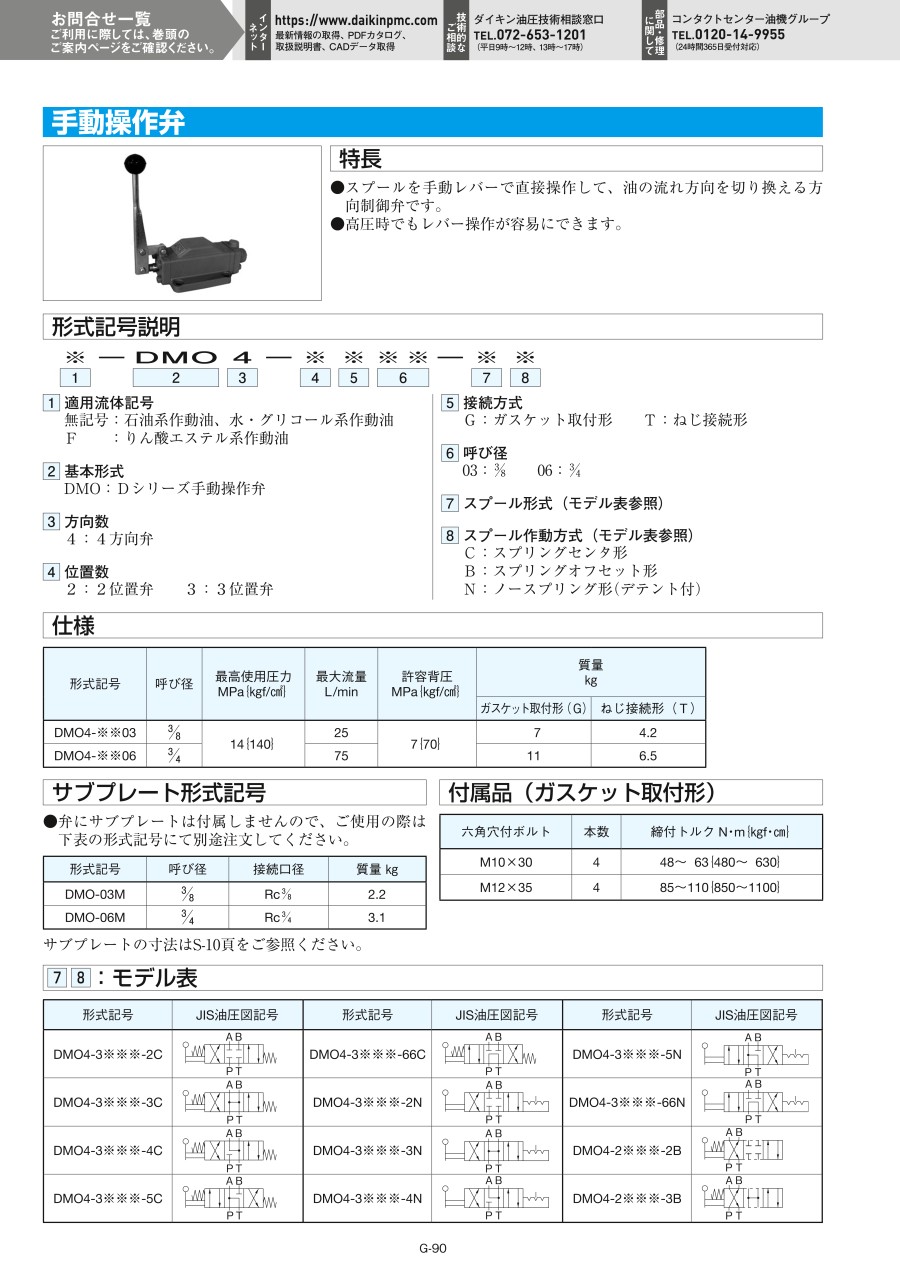

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。手動操作弁 Dシリーズの型番DMO4-3T03-2Cのページです。
型番DMO4-3T03-2Cに関する仕様情報を記載しております。
