ニードルストップバルブ（内ねじ式） VBシリーズ

カタログ |

通常単価(税別): 15,736円～27,485円

税込単価: 17,310円～30,234円

通常出荷日：19日目

汎用型のストップバルブ（VBシリーズ）。【特長】・20.5MPaまでの最高使用圧力に対応。【用途】・様...

よく一緒に見られています

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

イハラサイエンス

通常出荷日：19 日目～

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

D：Connection（Angle）

RF：接続部

RF：接続部（

角度

角度）

下部の取付

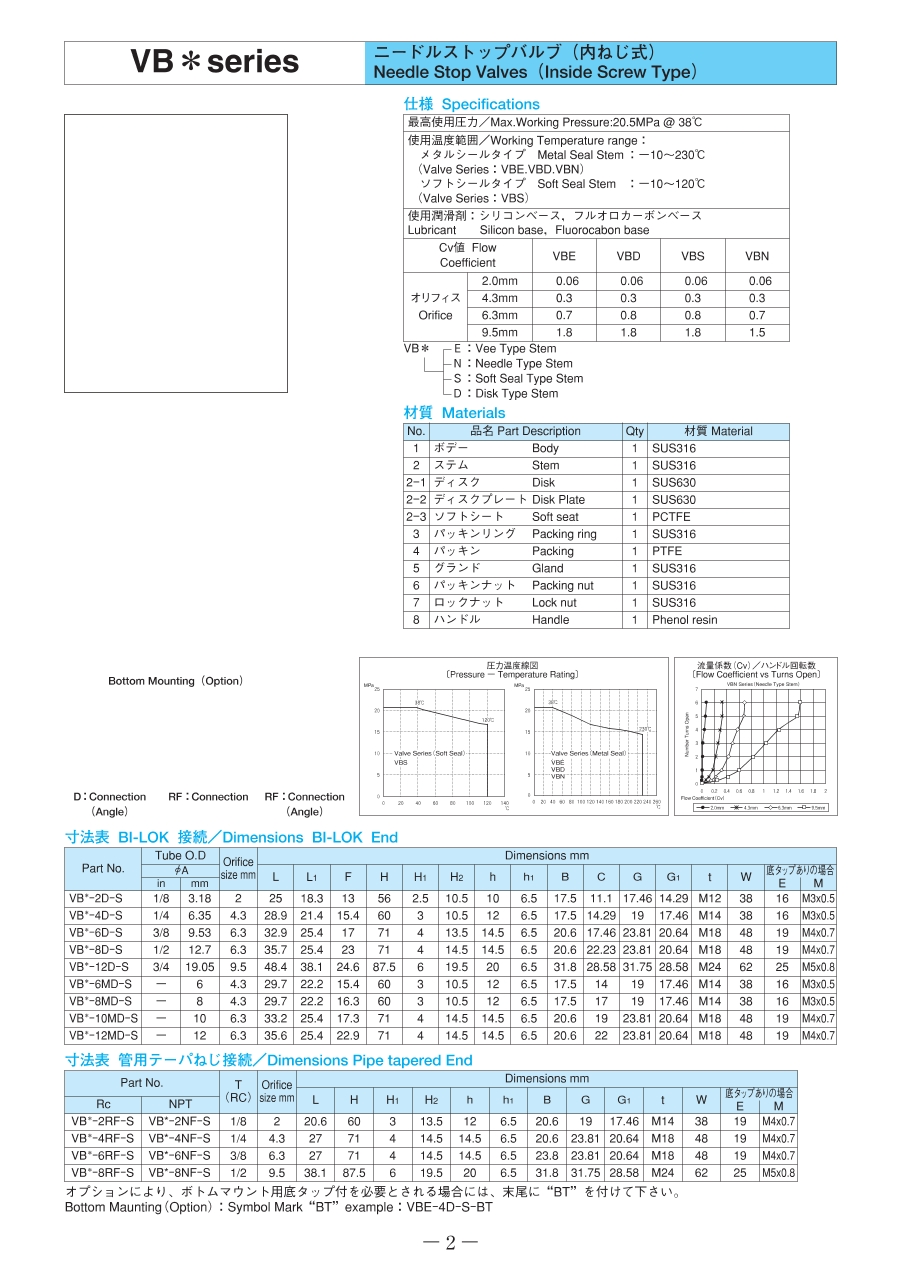

製品仕様

材質表

品番	名称	個数	材質
1	ボディ	1	SUS316
2	ステム	1	SUS316
2-1	ディスク	1	SUS630
2-2	ディスクプレート	1	SUS630
2-3	ソフトシート	1	PCTFE
3	パッキンリング	1	SUS316
4	パッキン	1	PTFE
5	グランド	1	SUS316
6	パッキンナット	1	SUS316
7	ロックナット	1	SUS316
8	ハンドル	1	Phenol resin

規格表

寸法表 BI-LOK 接続

型番	チューブ外径		オリフィスサイズ（mm）	（mm）
	φA			L	L1	F	H	H1	H2	h	h1
	in	mm		L	L1	F	H	H1	H2	h	h1
VB*-2D-S	1/8	3.18	2	25	18.3	13	56	2.5	10.5	10	6.5
VB*-4D-S	1/4	6.35	4.3	28.9	21.4	15.4	60	3	10.5	12	6.5
VB*-6D-S	3/8	9.53	6.3	32.9	25.4	17	71	4	13.5	14.5	6.5
VB*-8D-S	1/2	12.7	6.3	35.7	25.4	23	71	4	14.5	14.5	6.5
VB*-6MD-S	-	6	4.3	29.7	22.2	15.4	60	3	10.5	12	6.5
VB*-8MD-S	-	8	4.3	29.7	22.2	16.3	60	3	10.5	12	6.5
VB*-10MD-S	-	10	6.3	33.2	25.4	17.3	71	4	14.5	14.5	6.5
VB*-12MD-S	-	12	6.3	35.6	25.4	22.9	71	4	14.5	14.5	6.5

型番	（mm）
	B	C	G	G1	t	w	底タップありの場合
	B	C	G	G1	t	w	E	M
VB*-2D-S	17.5	11.1	17.46	14.29	M12	38	16	M3×0.5
VB*-4D-S	17.5	14.29	19	17.46	M14	38	16	M3×0.5
VB*-6D-S	20.6	17.46	23.81	20.64	M18	48	19	M4×0.7
VB*-8D-S	20.6	22.23	23.81	20.64	M18	48	19	M4×0.7
VB*-6MD-S	17.5	14	19	17.46	M14	38	16	M3×0.5
VB*-8MD-S	17.5	17	19	17.46	M14	38	16	M3×0.5
VB*-10MD-S	20.6	19	23.81	20.64	M18	48	19	M4×0.7
VB*-12MD-S	20.6	22	23.81	20.64	M18	48	19	M4×0.7

寸法表管用テーパねじ接続

型番		T （Rc）	オリフィスサイズ（mm）	（mm）
Rc	NPT			L	H	H1	H2	h	h1	B	G	G1	t	W	底タップありの場合
Rc	NPT			L	H	H1	H2	h	h1	B	G	G1	t	W	E	M
VB*-2RF-S	VB*-2NF-S	1/8	2	20.6	60	3	13.5	12	6.5	20.6	19	17.46	M14	38	19	M4×0.7
VB*-4RF-S	VB*-4NF-S	1/4	4.3	27	71	4	14.5	14.5	6.5	20.6	23.81	20.64	M18	48	19	M4×0.7
VB*-6RF-S	VB*-6NF-S	3/8	6.3	27	71	4	14.5	14.5	6.5	23.8	23.81	20.64	M18	48	19	M4×0.7
VB*-8RF-S	VB*-8NF-S	1/2	9.5	38.1	87.5	6	19.5	20	6.5	31.8	31.75	28.58	M24	62	25	M5×0.8

性能・試験情報

圧力温度線図

流量係数グラフ

型番リスト

表示件数

型番

供給側接続種類

供給側配管ねじの呼び

制御側接続種類

制御側配管ねじの呼び

使用温度範囲

(℃)

接続口径

(mm)

ステムタイプ

最小発注数量

BI-LOK接続	-	BI-LOK接続	-	-10～230	3.18	ディスクタイプ	1個
[Rc(R)] Female NPT	1/8B	[Rc(R)] Female NPT	1/8B	-10～230	-	ディスクタイプ	1個
[Rc(R)] Rc	1/8B	[Rc(R)] Rc	1/8B	-10～230	-	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	6.35	ディスクタイプ	1個
[Rc(R)] Female NPT	1/4B	[Rc(R)] Female NPT	1/4B	-10～230	-	ディスクタイプ	1個
[Rc(R)] Rc	1/4B	[Rc(R)] Rc	1/4B	-10～230	-	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	9.53	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	6	ディスクタイプ	1個
[Rc(R)] Female NPT	3/8B	[Rc(R)] Female NPT	3/8B	-10～230	-	ディスクタイプ	1個
[Rc(R)] Rc	3/8B	[Rc(R)] Rc	3/8B	-10～230	-	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	12.7	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	8	ディスクタイプ	1個
[Rc(R)] Female NPT	1/2B	[Rc(R)] Female NPT	1/2B	-10～230	-	ディスクタイプ	1個
[Rc(R)] Rc	1/2B	[Rc(R)] Rc	1/2B	-10～230	-	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	10	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	12	ディスクタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	3.18	Vタイプ	1個
[Rc(R)] Female NPT	1/8B	[Rc(R)] Female NPT	1/8B	-10～230	-	Vタイプ	1個
[Rc(R)] Rc	1/8B	[Rc(R)] Rc	1/8B	-10～230	-	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	6.35	Vタイプ	1個
[Rc(R)] Female NPT	1/4B	[Rc(R)] Female NPT	1/4B	-10～230	-	Vタイプ	1個
[Rc(R)] Rc	1/4B	[Rc(R)] Rc	1/4B	-10～230	-	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	9.53	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	6	Vタイプ	1個
[Rc(R)] Female NPT	3/8B	[Rc(R)] Female NPT	3/8B	-10～230	-	Vタイプ	1個
[Rc(R)] Rc	3/8B	[Rc(R)] Rc	3/8B	-10～230	-	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	12.7	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	8	Vタイプ	1個
[Rc(R)] Female NPT	1/2B	[Rc(R)] Female NPT	1/2B	-10～230	-	Vタイプ	1個
[Rc(R)] Rc	1/2B	[Rc(R)] Rc	1/2B	-10～230	-	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	10	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～230	12	Vタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	3.18	ソフトシールタイプ	1個
[Rc(R)] Female NPT	1/8B	[Rc(R)] Female NPT	1/8B	-10～120	-	ソフトシールタイプ	1個
[Rc(R)] Rc	1/8B	[Rc(R)] Rc	1/8B	-10～120	-	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	6.35	ソフトシールタイプ	1個
[Rc(R)] Female NPT	1/4B	[Rc(R)] Female NPT	1/4B	-10～120	-	ソフトシールタイプ	1個
[Rc(R)] Rc	1/4B	[Rc(R)] Rc	1/4B	-10～120	-	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	9.53	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	6	ソフトシールタイプ	1個
[Rc(R)] Female NPT	3/8B	[Rc(R)] Female NPT	3/8B	-10～120	-	ソフトシールタイプ	1個
[Rc(R)] Rc	3/8B	[Rc(R)] Rc	3/8B	-10～120	-	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	12.7	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	8	ソフトシールタイプ	1個
[Rc(R)] Female NPT	1/2B	[Rc(R)] Female NPT	1/2B	-10～120	-	ソフトシールタイプ	1個
[Rc(R)] Rc	1/2B	[Rc(R)] Rc	1/2B	-10～120	-	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	10	ソフトシールタイプ	1個
BI-LOK接続	-	BI-LOK接続	-	-10～120	12	ソフトシールタイプ	1個

通常単価(税別) (税込単価)	通常出荷日

17,938円 ( 19,732円 )	19日目
19,216円 ( 21,138円 )	19日目
19,216円 ( 21,138円 )	19日目
17,938円 ( 19,732円 )	19日目
19,216円 ( 21,138円 )	19日目
19,216円 ( 21,138円 )	19日目
24,521円 ( 26,973円 )	19日目
17,472円 ( 19,219円 )	19日目
20,240円 ( 22,264円 )	19日目
20,240円 ( 22,264円 )	19日目
25,773円 ( 28,350円 )	19日目
18,413円 ( 20,254円 )	19日目
22,768円 ( 25,045円 )	19日目
22,768円 ( 25,045円 )	19日目
24,521円 ( 26,973円 )	19日目
25,773円 ( 28,350円 )	19日目
15,736円 ( 17,310円 )	19日目
16,726円 ( 18,399円 )	19日目
16,726円 ( 18,399円 )	19日目
15,736円 ( 17,310円 )	19日目
16,726円 ( 18,399円 )	19日目
16,726円 ( 18,399円 )	19日目
19,066円 ( 20,973円 )	19日目
15,922円 ( 17,514円 )	19日目
17,827円 ( 19,610円 )	19日目
17,827円 ( 19,610円 )	19日目
22,719円 ( 24,991円 )	19日目
16,369円 ( 18,006円 )	19日目
19,784円 ( 21,762円 )	19日目
19,784円 ( 21,762円 )	19日目
21,626円 ( 23,789円 )	19日目
22,719円 ( 24,991円 )	19日目
19,137円 ( 21,051円 )	19日目
18,378円 ( 20,216円 )	19日目
20,503円 ( 22,553円 )	19日目
19,137円 ( 21,051円 )	19日目
17,899円 ( 19,689円 )	19日目
18,378円 ( 20,216円 )	19日目
26,526円 ( 29,179円 )	19日目
19,137円 ( 21,051円 )	19日目
19,103円 ( 21,013円 )	19日目
19,635円 ( 21,599円 )	19日目
27,485円 ( 30,234円 )	19日目
20,087円 ( 22,096円 )	19日目
21,763円 ( 23,939円 )	19日目
21,763円 ( 23,939円 )	19日目
26,526円 ( 29,179円 )	19日目
27,485円 ( 30,234円 )	19日目

詳細情報

基本情報

基本情報

汎用型のストップバルブ（VBシリーズ）。
【特長】
・20.5MPaまでの最高使用圧力に対応。
【用途】
・様々な用途で使用されるストップバルブで、用途にあわせた製品を供給。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ダブルフェルールタイプチューブ継手ユニオン MDUA
ステンレスチューブ用のくい込み継手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニードルストップバルブ（内ねじ式） VBシリーズのレビュー
