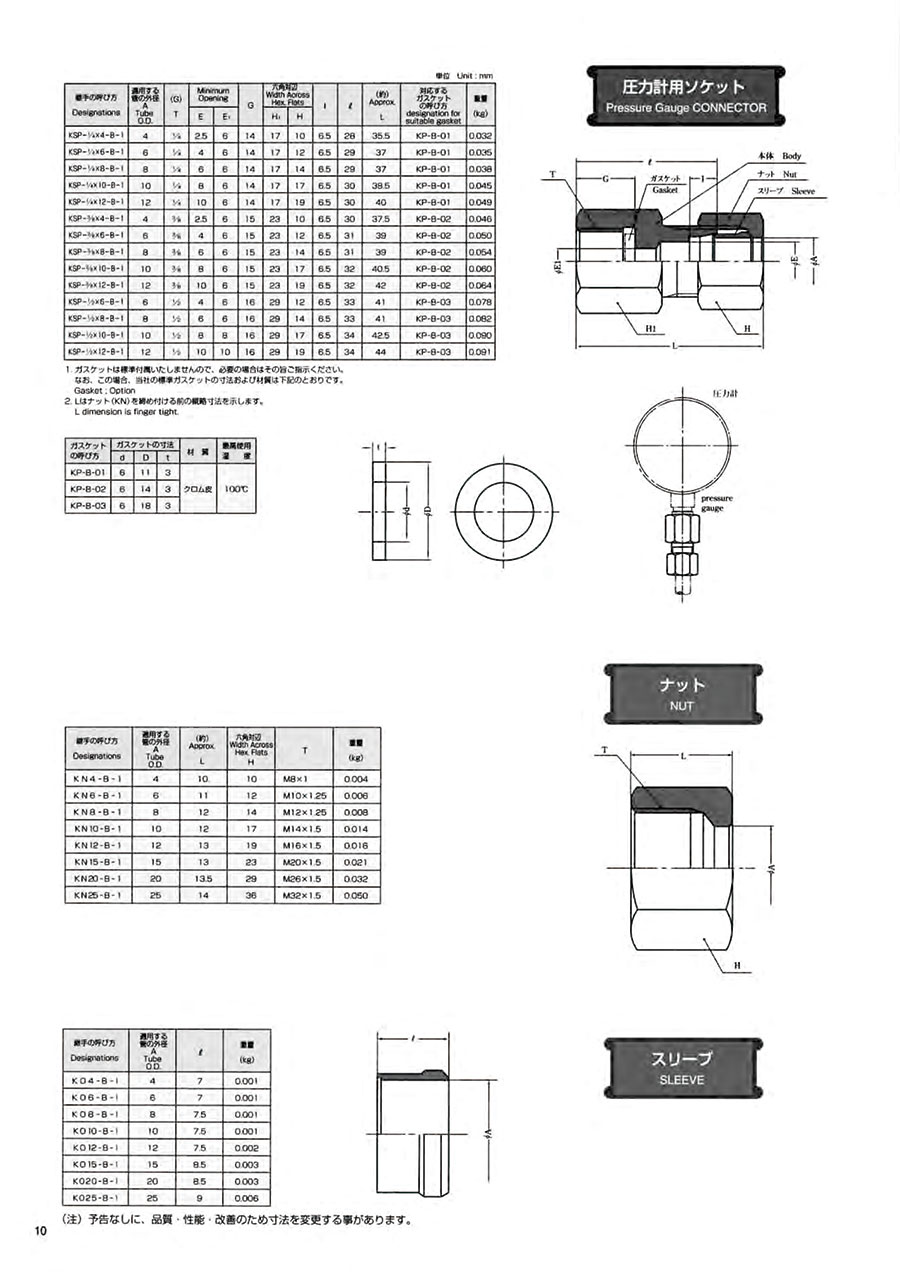

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="B-1形銅管用くい込み継手 ナット KN 外形図01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004987946/221004987946_001_20230801115855.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><ul class="m-list"><li>材質：C2600&nbsp;or&nbsp;C3771</li></ul><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="B-1形銅管用くい込み継手 ナット KN 規格表01"><colgroup><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /><col width="16.7%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">適用管外径A</th><th style="text-align: center;">L</th><th style="text-align: center;">六角対辺H</th><th style="text-align: center;">T</th><th style="text-align: center;">重量（kg）</th></tr></thead><tbody><tr><td style="text-align: center;">KN4-B-1</td><td style="text-align: center;">4</td><td style="text-align: center;">10</td><td style="text-align: center;">10</td><td style="text-align: center;">M8&times;1</td><td style="text-align: center;">0.004</td></tr><tr><td style="text-align: center;">KN6-B-1</td><td style="text-align: center;">6</td><td style="text-align: center;">11</td><td style="text-align: center;">12</td><td style="text-align: center;">M10&times;1.25</td><td style="text-align: center;">0.006</td></tr><tr><td style="text-align: center;">KN8-B-1</td><td style="text-align: center;">8</td><td style="text-align: center;">12</td><td style="text-align: center;">14</td><td style="text-align: center;">M12&times;1.25</td><td style="text-align: center;">0.008</td></tr><tr><td style="text-align: center;">KN10-B-1</td><td style="text-align: center;">10</td><td style="text-align: center;">13</td><td style="text-align: center;">17</td><td style="text-align: center;">M14&times;1.5</td><td style="text-align: center;">0.014</td></tr><tr><td style="text-align: center;">KN12-B-1</td><td style="text-align: center;">12</td><td style="text-align: center;">13</td><td style="text-align: center;">19</td><td style="text-align: center;">M16&times;1.5</td><td style="text-align: center;">0.016</td></tr><tr><td style="text-align: center;">KN15-B-1</td><td style="text-align: center;">15</td><td style="text-align: center;">13</td><td style="text-align: center;">23</td><td style="text-align: center;">M20&times;1.5</td><td style="text-align: center;">0.021</td></tr><tr><td style="text-align: center;">KN20-B-1</td><td style="text-align: center;">20</td><td style="text-align: center;">13.5</td><td style="text-align: center;">29</td><td style="text-align: center;">M26&times;1.5</td><td style="text-align: center;">0.032</td></tr><tr><td style="text-align: center;">KN25-B-1</td><td style="text-align: center;">25</td><td style="text-align: center;">14</td><td style="text-align: center;">36</td><td style="text-align: center;">M32&times;1.5</td><td style="text-align: center;">0.050</td></tr></tbody></table>
