メカニカル部品技術窓口
高圧管継手 差込み溶接形管継手 WRMレジューシングインサート
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
WRM24-208Jの仕様・寸法情報
種類
差込型
継手 形状
レデューサ
材質
炭素鋼
同径・異径
異径
径の呼び １
3
径の呼び ２
2 1/2
呼び厚さ
Sch.80
使用流体
水 / 空気 / 油
形状
タイプ1
適用管外径(φ)
77.1
適用管外径(異径の場合)(φ)
89.1
-
-
商品情報

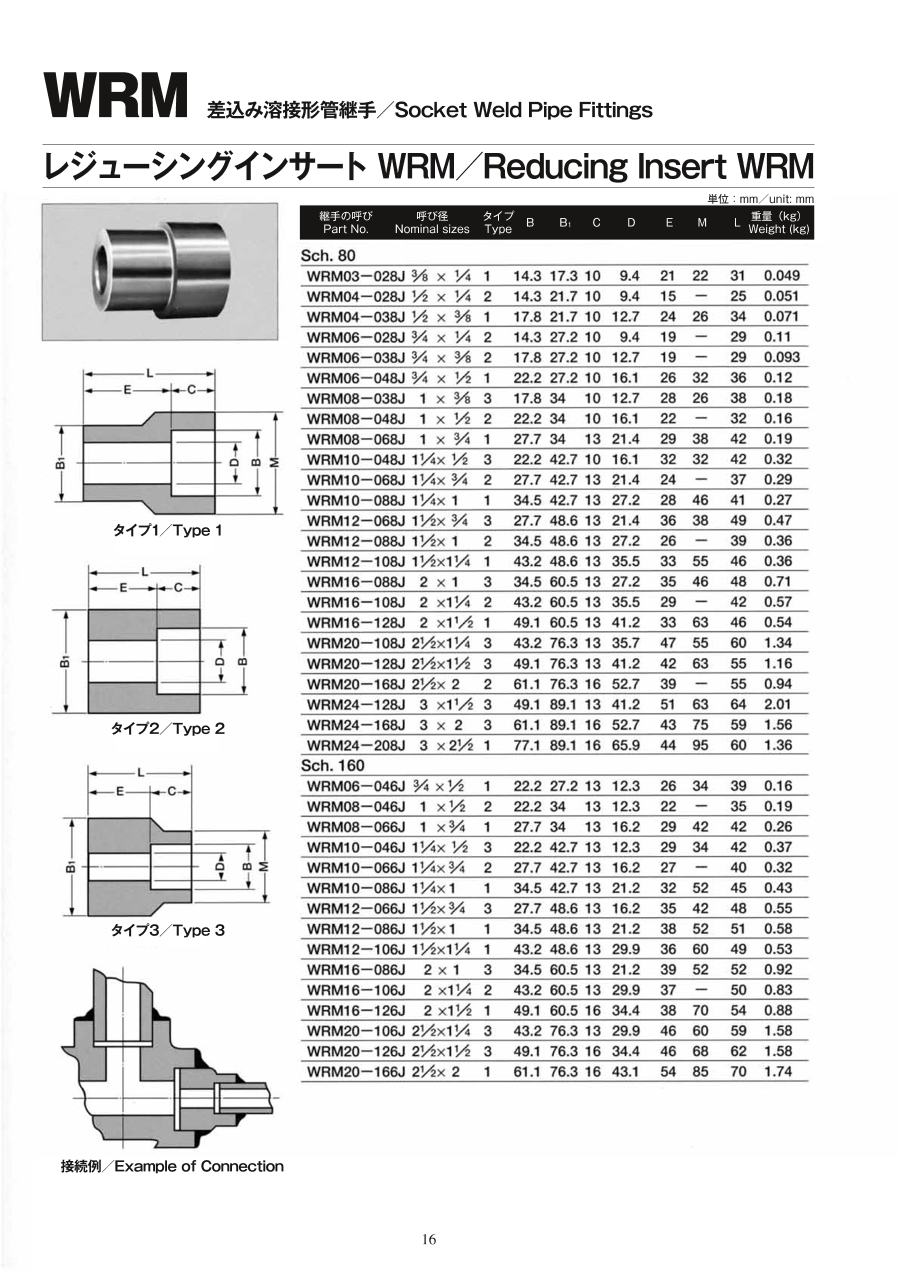

外形図
TYPE1
TYPE2
TYPE3
製品仕様
- 材質：S25C又は相当品
規格表
| 型番Sch.80 | 呼び径 | Type | B | B1 | C | D | E | M | L | 重量（㎏） |
|---|---|---|---|---|---|---|---|---|---|---|
| WRM03-028J | 3/8×1/4 | 1 | 14.3 | 17.3 | 10 | 9.4 | 21 | 22 | 31 | 0.049 |
| WRM04-028J | 1/2×1/4 | 2 | 14.3 | 21.7 | 10 | 9.4 | 15 | - | 25 | 0.051 |
| WRM04-038J | 1/2×3/8 | 1 | 17.8 | 21.7 | 10 | 12.7 | 24 | 26 | 34 | 0.071 |
| WRM06-028J | 3/4×1/4 | 2 | 14.3 | 27.2 | 10 | 9.4 | 19 | - | 29 | 0.11 |
| WRM06-038J | 3/4×3/8 | 2 | 17.8 | 27.2 | 10 | 12.7 | 19 | - | 29 | 0.093 |
| WRM06-048J | 3/4×1/2 | 1 | 22.2 | 27.2 | 10 | 16.1 | 26 | 32 | 36 | 0.12 |
| WRM08-038J | 1×3/8 | 3 | 17.8 | 34.0 | 10 | 12.7 | 28 | 26 | 38 | 0.18 |
| WRM08-048J | 1×1/2 | 2 | 22.2 | 34.0 | 10 | 16.1 | 22 | - | 32 | 0.16 |
| WRM08-068J | 1×3/4 | 1 | 27.7 | 34.0 | 13 | 21.4 | 29 | 38 | 42 | 0.19 |
| WRM10-048J | 1 1/4×1/2 | 3 | 22.2 | 42.7 | 10 | 16.1 | 32 | 32 | 42 | 0.32 |
| WRM10-068J | 1 1/4×3/4 | 2 | 27.7 | 42.7 | 13 | 21.4 | 24 | - | 37 | 0.29 |
| WRM10-088J | 1 1/4×1 | 1 | 34.5 | 42.7 | 13 | 27.2 | 28 | 46 | 41 | 0.27 |
| WRM12-068J | 1 1/2×3/4 | 3 | 27.7 | 48.6 | 13 | 21.4 | 36 | 38 | 49 | 0.47 |
| WRM12-088J | 1 1/2×1 | 2 | 34.5 | 48.6 | 13 | 27.2 | 26 | - | 39 | 0.36 |
| WRM12-108J | 1 1/2×1 1/4 | 1 | 43.2 | 48.6 | 13 | 35.5 | 33 | 55 | 46 | 0.36 |
| WRM16-088J | 2×1 | 3 | 34.5 | 60.5 | 13 | 27.2 | 35 | 46 | 48 | 0.71 |
| WRM16-108J | 2×1 1/4 | 2 | 43.2 | 60.5 | 13 | 35.5 | 29 | - | 42 | 0.57 |
| WRM16-128J | 2×1 1/2 | 1 | 49.1 | 60.5 | 13 | 41.2 | 33 | 63 | 46 | 0.54 |
| WRM20-108J | 2 1/2×1 1/4 | 3 | 43.2 | 76.3 | 13 | 35.7 | 47 | 55 | 60 | 1.34 |
| WRM20-128J | 2 1/2×1 1/2 | 3 | 49.1 | 76.3 | 13 | 41.2 | 42 | 63 | 55 | 1.16 |
| WRM20-168J | 2 1/2×2 | 2 | 61.1 | 76.3 | 16 | 52.7 | 39 | - | 55 | 0.94 |
| WRM24-128J | 3×1 1/2 | 3 | 49.1 | 89.1 | 13 | 41.2 | 51 | 63 | 64 | 2.01 |
| WRM24-168J | 3×2 | 3 | 61.1 | 89.1 | 16 | 52.7 | 43 | 75 | 59 | 1.56 |
| WRM24-208J | 3×2 1/2 | 1 | 77.1 | 89.1 | 16 | 65.9 | 44 | 95 | 60 | 1.36 |
詳細情報
基本情報
差し込み溶接式継手。
【特長】
・一般油圧用の中高圧配管用。
・スケジュール管に対応。
・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。
【用途】
・油圧関連産業、パワープラン卜、石油、LNG、化学、製鉄プラント等に便利。
類似品類似品をすべて見る
商品担当おすすめ
高圧管継手 差込み溶接形管継手 WRMレジューシングインサートの型番WRM24-208Jのページです。
型番WRM24-208Jに関する仕様情報を記載しております。
高圧管継手 差込み溶接形管継手 WRMレジューシングインサートのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
Q使用温度範囲を教えて下さい。
A
範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
