高圧管継手 差込み溶接形管継手 WLB45°エルボ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
WLB16-160Fの仕様・寸法情報
種類
差込型
継手 形状
45°エルボ
材質
炭素鋼
同径・異径
同径
径の呼び １
2
呼び厚さ
Sch.160
使用流体
水 / 空気 / 油
適用管外径(φ)
61.1
商品情報
外形図
製品仕様
- 材質：S25C or A105

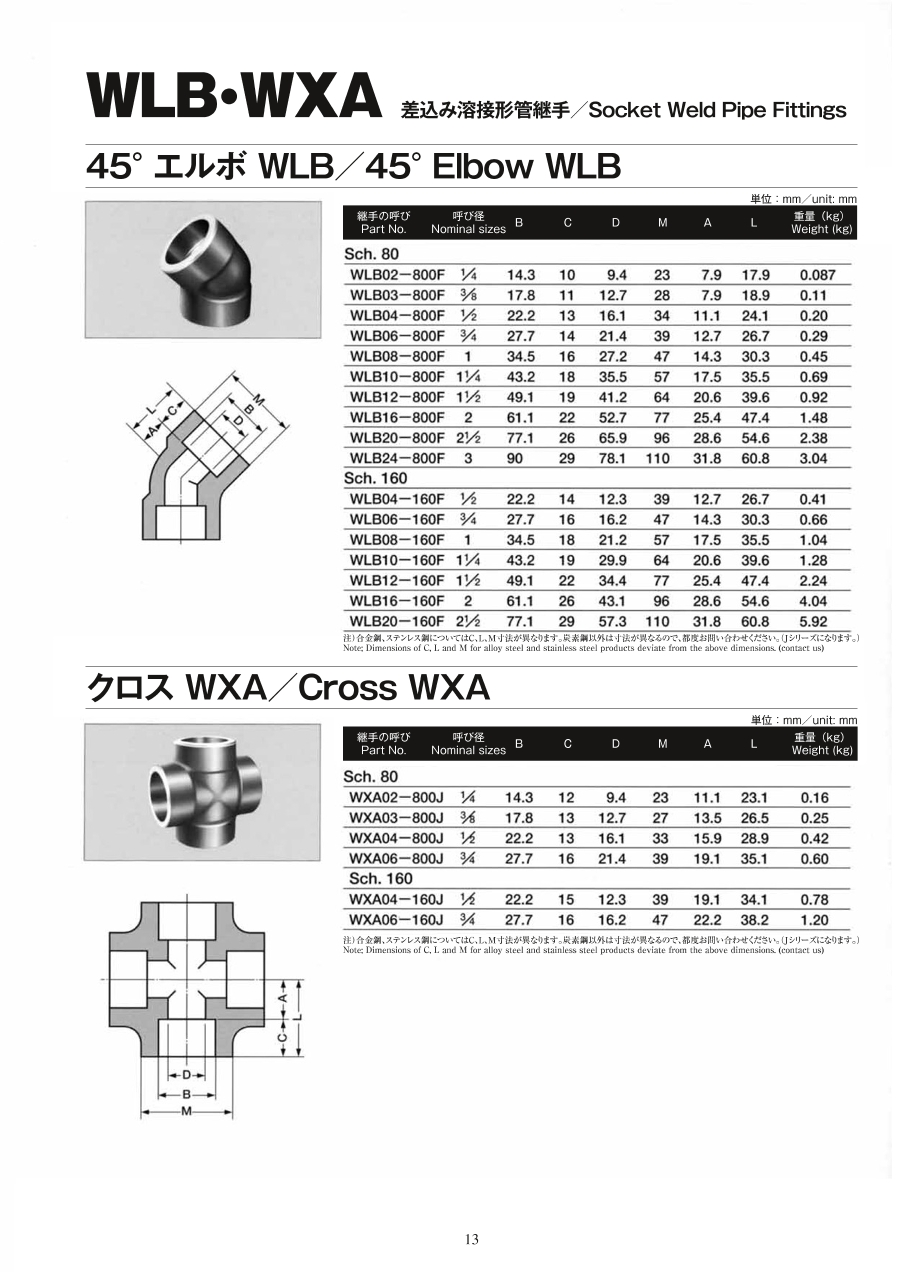

規格表
| 型番 | 呼び径 | B | C | D | M | A | L | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|
| WLB04-160F | 1/2 | 22.2 | 14 | 12.3 | 39 | 12.7 | 26.7 | 0.41 |
| WLB06-160F | 3/4 | 27.7 | 16 | 16.2 | 47 | 14.3 | 30.3 | 0.66 |
| WLB08-160F | 1 | 34.5 | 18 | 21.2 | 57 | 17.5 | 35.5 | 1.04 |
| WLB10-160F | 1 1/4 | 43.2 | 19 | 29.9 | 64 | 20.6 | 39.6 | 1.28 |
| WLB12-160F | 1 1/2 | 49.1 | 22 | 34.4 | 77 | 25.4 | 47.4 | 2.24 |
| WLB16-160F | 2 | 61.1 | 26 | 43.1 | 96 | 28.6 | 54.6 | 4.04 |
| 型番 | 呼び径 | B | C | D | M | A | L | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|
| WLB02-800F | 1/4 | 14.3 | 10 | 9.4 | 23 | 7.9 | 17.9 | 0.087 |
| WLB03-800F | 3/8 | 17.8 | 11 | 12.7 | 28 | 7.9 | 18.9 | 0.11 |
| WLB04-800F | 1/2 | 22.2 | 13 | 16.1 | 34 | 11.1 | 24.1 | 0.20 |
| WLB06-800F | 3/4 | 27.7 | 14 | 21.4 | 39 | 12.7 | 26.7 | 0.29 |
| WLB08-800F | 1 | 34.5 | 16 | 27.2 | 47 | 14.3 | 30.3 | 0.45 |
| WLB10-800F | 1 1/4 | 43.2 | 18 | 35.5 | 57 | 17.5 | 35.5 | 0.69 |
| WLB12-800F | 1 1/2 | 49.1 | 19 | 41.2 | 64 | 20.6 | 39.6 | 0.92 |
| WLB16-800F | 2 | 61.1 | 22 | 52.7 | 77 | 25.4 | 47.4 | 1.48 |
詳細情報
基本情報
差し込み溶接型継手の45°エルボ。
【特長】
・一般油圧用の中高圧配管用の継手。
・スケジュール管に対応。
【用途】
・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等。
・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。
類似品類似品をすべて見る
商品担当おすすめ
高圧管継手 差込み溶接形管継手 WLB45°エルボの型番WLB16-160Fのページです。
型番WLB16-160Fに関する仕様情報を記載しております。
高圧管継手 差込み溶接形管継手 WLB45°エルボのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
Q使用温度範囲を教えて下さい。
A
範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
