高圧管継手 差込み溶接形管継手 STD特殊ティー
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
STD16-168Fの仕様・寸法情報
種類
差込型
継手 形状
ティー
材質
炭素鋼
同径・異径
同径
径の呼び １
2
使用流体
水 / 空気 / 油
適用管外径(φ)
61.1
-
-
商品情報
外形図
製品仕様
- 材質：S25C または A105

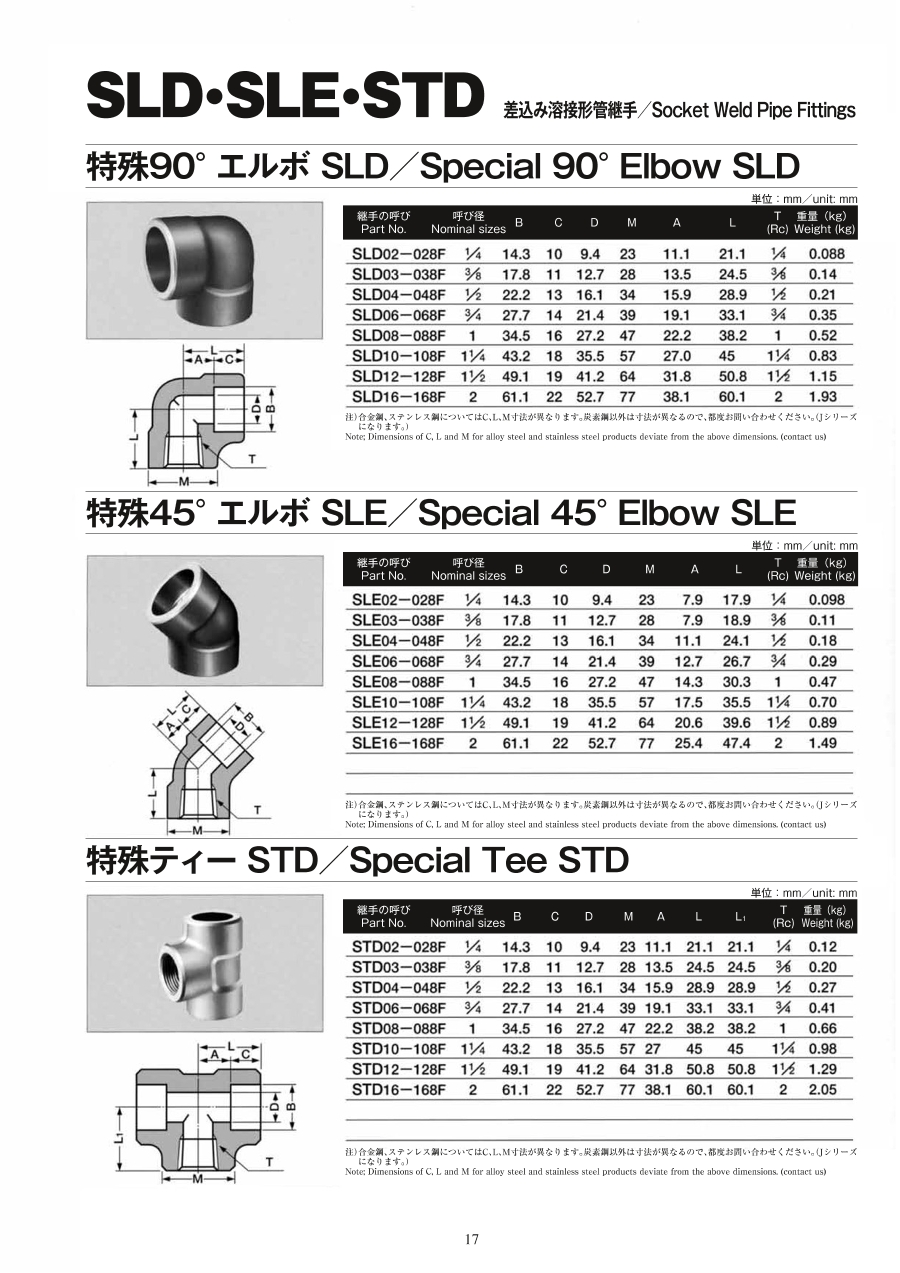

規格表
| 型番 | 呼び径 | B | C | D | M | A | L | L1 | T （Rc） | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| STD02-028F | 1/4 | 14.3 | 10 | 9.4 | 23 | 11.1 | 21.1 | 21.1 | 1/4 | 0.12 |
| STD03-038F | 3/8 | 17.8 | 11 | 12.7 | 28 | 13.5 | 24.5 | 24.5 | 3/8 | 0.20 |
| STD04-048F | 1/2 | 22.2 | 13 | 16.1 | 34 | 15.9 | 28.9 | 28.9 | 1/2 | 0.27 |
| STD06-068F | 3/4 | 27.7 | 14 | 21.4 | 39 | 19.1 | 33.1 | 33.1 | 3/4 | 0.41 |
| STD08-088F | 1 | 34.5 | 16 | 27.2 | 47 | 22.2 | 38.2 | 38.2 | 1 | 0.66 |
| STD10-108F | 1 1/4 | 43.2 | 18 | 35.5 | 57 | 27.0 | 45 | 45 | 1 1/4 | 0.98 |
| STD12-128F | 1 1/2 | 49.1 | 19 | 41.2 | 64 | 31.8 | 50.8 | 50.8 | 1 1/2 | 1.29 |
| STD16-168F | 2 | 61.1 | 22 | 52.7 | 77 | 38.1 | 60.1 | 60.1 | 2 | 2.05 |
詳細情報
基本情報
差し込み溶接型継手の特殊ティー。
【特長】
・一般油圧用の中高圧配管用の継手。
・スケジュール管に対応。
【用途】
・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等。
・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。
類似品類似品をすべて見る
商品担当おすすめ
高圧管継手 差込み溶接形管継手 STD特殊ティーの型番STD16-168Fのページです。
型番STD16-168Fに関する仕様情報を記載しております。
高圧管継手 差込み溶接形管継手 STD特殊ティーのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
Q使用温度範囲を教えて下さい。
A
範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
