ハンマーキャスター

軽荷重用キャスター 420Y・155 車輪径32～50mm

Name: 軽荷重用キャスター 420Y・155 車輪径32～50mm
Brand: ハンマーキャスター
SKU: 221004982176
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 150円～774円

税込単価: 165円～851円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

取付方法が非常に特徴的なキャスターです。【特長】・取付けは縦横どちらでも可能。・車輪はゴム、またはナイ...

詳細を確認

44.0

よく一緒に見られています

ハンマーキャスター

平付けプレートタイプキャスター 420R・420GRP 車輪径25～75mm

通常価格(税別)： 115円 (税込価格：127円)

通常出荷日：在庫品1日目

よく一緒に見られています

ハンマーキャスター

平付けプレートタイプキャスター 420G・415G 車輪径25～75mm

通常価格(税別)： 164円 (税込価格：180円)

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

取り付け方法が非常に特徴的なキャスター

420Y-R 50mm

155-R 50mm

製品仕様と外形図

420Y 外形図

155 外形図

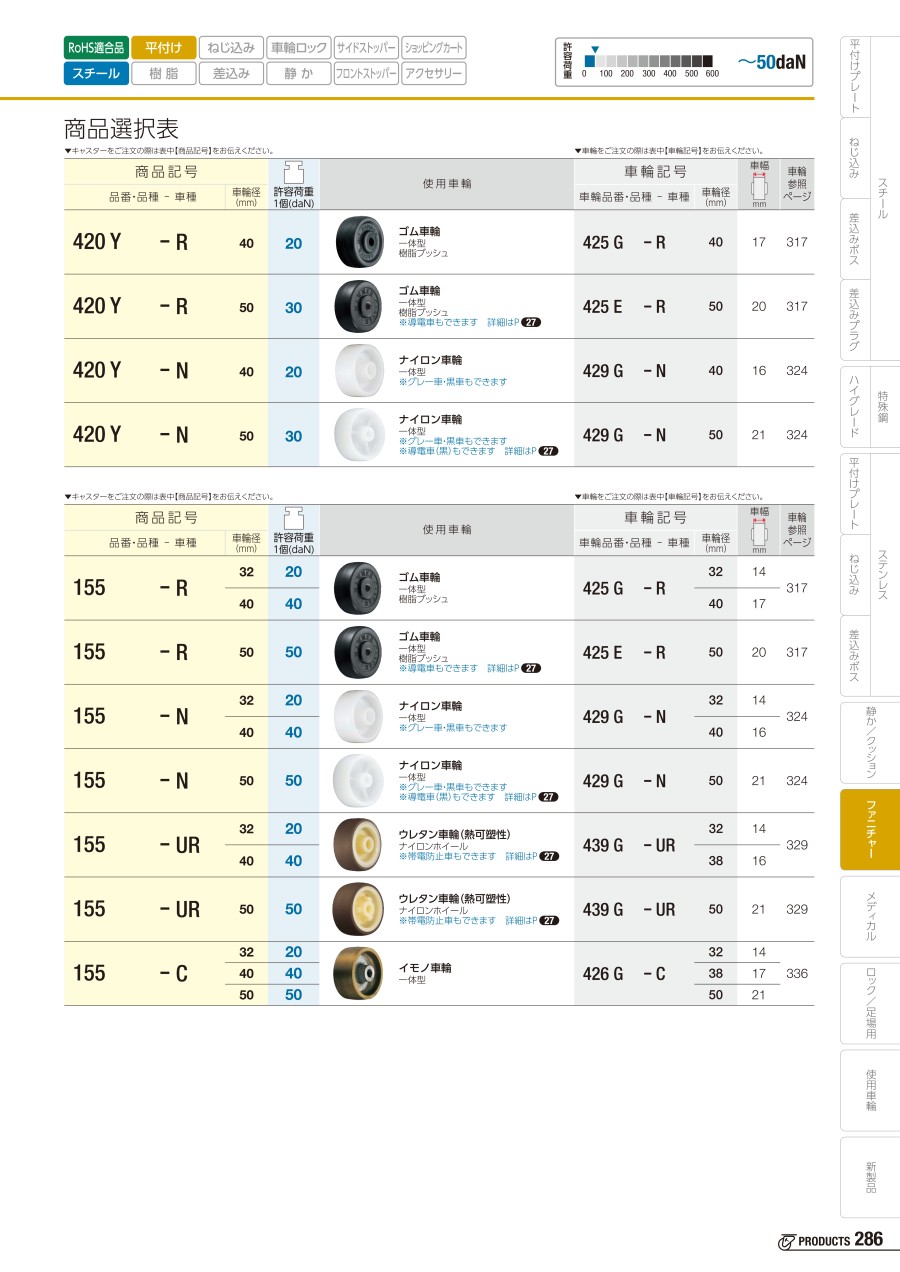

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 Amm	取付穴径 Pmm	偏心 Emm	旋回半径 mm
420Y	40	61	45	10	19.0	40
420Y	50	74	55	10	25.0	51

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 amm	取付穴径 Pmm	h mm	b mm
155	32	34	31×20	12	5.3	57	7.5
	40	42	35×25	12	6.5	65	8
	50	52	40×30	14	6.5	77	8

商品記号			許容荷重1個(daN)	車輪構成	車輪記号		車輪幅(mm)
品番・品種	車種	車輪径(mm)	許容荷重1個(daN)	車輪構成	車輪記号		車輪幅(mm)
420Y	-R	40	20	ゴム一体車輪樹脂ブッシュ入	425G-R	40	17
420Y	-R	50	30	ゴム一体車輪樹脂ブッシュ入	425E-R	50	20
420Y	-N	40	20	ナイロン一体車輪	429G-N	40	16
420Y	-N	50	30	ナイロン一体車輪	429G-N	50	21
155	-R	32	20	ゴム一体車輪樹脂ブッシュ入	425G-R	32	14
155	-R	40	40	ゴム一体車輪樹脂ブッシュ入	425G-R	40	17
155	-R	50	50	ゴム一体車輪樹脂ブッシュ入	425E-R	50	20
155	-N	32	20	ナイロン一体車輪	429G-N	32	14
155	-N	40	40	ナイロン一体車輪	429G-N	40	16
155	-N	50	50	ナイロン一体車輪	429G-N	50	21
155	-UR	32	20	ナイロンホイール熱可塑性ウレタン巻車輪	439G-UR	32	14
155	-UR	40	40	ナイロンホイール熱可塑性ウレタン巻車輪	439G-UR	38	16
155	-UR	50	50	ナイロンホイール熱可塑性ウレタン巻車輪	439G-UR	50	21
155	-C	32	20	イモノ一体車輪	426G-C	32	14
		40	40			38	17
		50	50			50	21

型番リスト

表示件数

型番

キャスタタイプ

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

許容荷重【範囲選択】

(daN)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向(X)

(mm)

取付穴種類

許容荷重 1個

(daN)

取付座A プレート長さ)

(mm)

取付座B (プレート幅)

(mm)

旋回半径

(mm)

取付穴径 P

(mm)

偏心 E もしくは E1,E2

(mm)

旋回式/固定式

全長 h もしくは H

(mm)

品番

車種

車輪幅(mm)

車輪構成

最小発注数量

平付けプレート固定式	～50	34	～35.00	32	イモノ	耐熱性 / 耐寒性	～54.9	12	丸穴（2つ穴）	20	31	20	-	5.3	-	固定式	57	7.5	-	C	14	イモノ一体車輪	1個
平付けプレート固定式	～50	42	35.01～80.00	40	イモノ	耐熱性 / 耐寒性	～54.9	12	丸穴（2つ穴）	40	35	25	-	6.5	-	固定式	65	8	-	C	17	イモノ一体車輪	1個
平付けプレート固定式	50.1～70	52	35.01～80.00	50	イモノ	耐熱性 / 耐寒性	～54.9	14	丸穴（2つ穴）	50	40	30	-	6.5	-	固定式	77	8	-	C	21	イモノ一体車輪	1個
平付けプレート固定式	～50	34	～35.00	32	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	～54.9	12	丸穴（2つ穴）	20	31	20	-	5.3	-	固定式	57	7.5	-	N	14	ナイロン一体車輪	1個
平付けプレート固定式	～50	42	35.01～80.00	40	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	～54.9	12	丸穴（2つ穴）	40	35	25	-	6.5	-	固定式	65	8	-	N	16	ナイロン一体車輪	1個
平付けプレート固定式	50.1～70	52	35.01～80.00	50	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	～54.9	14	丸穴（2つ穴）	50	40	30	-	6.5	-	固定式	77	8	-	N	21	ナイロン一体車輪	1個
平付けプレート固定式	50.1～70	52	35.01～80.00	50	ゴム	-	～54.9	14	丸穴（2つ穴）	50	40	30	-	6.5	-	固定式	77	8	-	R	20	ゴム一体車輪樹脂ブッシュ入	1個
平付けプレート固定式	～50	34	～35.00	32	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	～54.9	12	丸穴（2つ穴）	20	31	20	-	5.3	-	固定式	57	7.5	-	UR	14	ナイロンホイール熱可塑性ウレタン巻車輪	1個
平付けプレート固定式	～50	42	35.01～80.00	40	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	～54.9	12	丸穴（2つ穴）	40	35	25	-	6.5	-	固定式	65	8	-	UR	16	ナイロンホイール熱可塑性ウレタン巻車輪	1個
平付けプレート固定式	50.1～70	52	35.01～80.00	50	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	～54.9	14	丸穴（2つ穴）	50	40	30	-	6.5	-	固定式	77	8	-	UR	21	ナイロンホイール熱可塑性ウレタン巻車輪	1個
通し穴式	50.1～70	61	～35.00	40	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	-	-	-	20	45	-	40	10	19.0	旋回式	-	-	Y	N	16	ナイロン一体車輪	1個
通し穴式	70.1～100	74	～35.00	50	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	-	-	-	30	55	-	51	10	25.0	旋回式	-	-	Y	N	21	ナイロン一体車輪	1個
通し穴式	50.1～70	61	～35.00	40	ゴム	-	-	-	-	20	45	-	40	10	19.0	旋回式	-	-	Y	R	17	ゴム一体車輪樹脂ブッシュ入	1個
通し穴式	70.1～100	74	～35.00	50	ゴム	-	-	-	-	30	55	-	51	10	25.0	旋回式	-	-	Y	R	20	ゴム一体車輪樹脂ブッシュ入	1個

通常単価(税別) (税込単価)	通常出荷日

434円 ( 477円 )	6日目
427円 ( 470円 )	6日目
680円 ( 748円 )	6日目
150円 ( 165円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
339円 ( 373円 )	在庫品1日目当日出荷可能
428円 ( 471円 )	在庫品1日目当日出荷可能
189円 ( 208円 )	6日目
314円 ( 345円 )	6日目
519円 ( 571円 )	6日目
470円 ( 517円 )	在庫品1日目当日出荷可能
658円 ( 724円 )	6日目
484円 ( 532円 )	在庫品1日目当日出荷可能
774円 ( 851円 )	6日目

詳細情報

基本情報

基本情報

取付方法が非常に特徴的なキャスターです。
【特長】
・取付けは縦横どちらでも可能。
・車輪はゴム、またはナイロンを耐荷重、環境によって選択可能。
・車輪サイズは40または50の2サイズ。
【用途】
・一般家庭や事業所で使用されているあらゆる軽量製品に適しています。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

軽荷重用キャスター 420Y・155 車輪径32～50mmのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

開発試作品の足回りに使用

満足度：4.02018/06/27

開発試作品の足回りに使用しました。得意先様からのご要望スペックを満たすため環境によって取り付けが縦横どちらでも可能という...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのように選べば良いですか？

通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
