ねじ込みタイプキャスター 920EA・915EA 車輪径75～125mm

Name: ねじ込みタイプキャスター 920EA・915EA 車輪径75～125mm
Brand: ハンマーキャスター
SKU: 221004981872
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,489円～3,909円

税込単価: 1,638円～4,300円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

ねじ込みタイプキャスター 420EA・415EA 車輪径80～150mm

3.8

通常価格(税別)： 1,005円 (税込価格：1,106円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

ねじ込みタイプキャスター 420MA・415MA 車輪径75～125mm

3.7

通常価格(税別)： 1,997円 (税込価格：2,197円)

通常出荷日：在庫品1日目

クロムメッキ仕上げで、デザイン性と軽快さを要求される機器に最適な旋回式ねじ込み...

詳細情報を確認する

キャスタタイプ
ねじ込み式
金具材質
スチール
許容荷重【範囲選択】 (daN)
35.01～80.00
車輪材質
ゴム
ねじT もしくは取付ねじ穴M
M16×2.0
荷重区分
軽荷重
軸長 L (mm)
40
（金具・本体）処理　仕上
クロームメッキ仕上
旋回式/固定式
旋回式
品番
EA

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

920EA

915EA

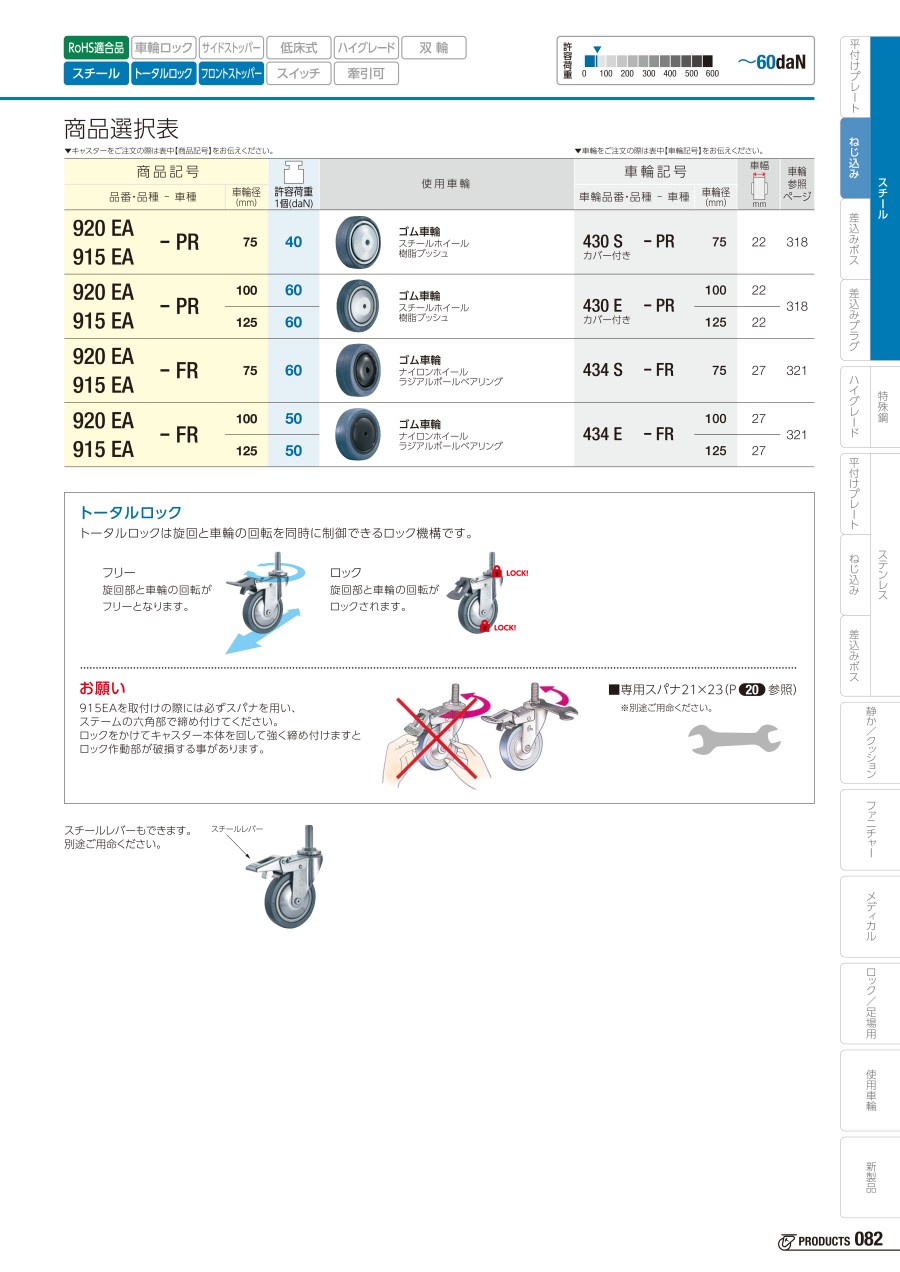

製品仕様

920EA（旋回式）

ねじ込みタイプキャスター 920EA・915EA 車輪径75～125mm 外観2

915EA（旋回式・トータルロック付き）

商品記号			許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
品番・品種	車種	車輪径(mm)	許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
920EA 915EA	-PR	75	40	鉄板ホイールゴム巻車輪樹脂ブッシュ入	430S-PR カバー付	75	22
920EA 915EA	-PR	100	60	鉄板ホイールゴム巻車輪樹脂ブッシュ入	430E-PR カバー付	100	22
920EA 915EA	-PR	125	60	鉄板ホイールゴム巻車輪樹脂ブッシュ入	430E-PR カバー付	125	22
920EA 915EA	-FR	75	60	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	434S-FR	75	27
920EA 915EA	-FR	100	50	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	434E-FR	100	27
920EA 915EA	-FR	125	50	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	434E-FR	125	27

キャスター寸法表

品番・品種	車輪径 Dmm	取付高 Hmm	ねじ Tmm	軸長 Lmm	V mm	偏心 Emm	旋回半径 mm
920EA	75	114	M16×2.0	40	-	32.0	71
	100	139	M16×2.0	40	-	39.0	90
	125	167	M16×2.0	40	-	42.0	106
915EA	75	114	M16×2.0	40	113	32.0	113
	100	139	M16×2.0	40	125	39.0	125
	125	167	M16×2.0	40	125	42.0	125

商品特長詳細

トータルロック（915EA）
トータルロックは旋回と車輪の回転を同時に制御できるロック機構です。

フリー：旋回部と車輪の回転がフリーとなります
ロック：旋回部と車輪の回転がロックされます

注意・禁止事項

お願い

915EAを取付けの際には必ずスパナを用い、ステームの六角部で締め付けてください。
ロックをかけてキャスター本体を回して強く締め付けますとロック作動部が破損する事があります。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

ストッパ

許容荷重 1個

(daN)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

Ｖ

(mm)

車種

車輪幅(mm)

車輪構成

最小発注数量

100.1～130	114	70.1～95	75	トータルロックキャスター	60	113	32	113	FR	27	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	139	95.1～125	100	トータルロックキャスター	50	125	39.0	125	FR	27	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	167	95.1～125	125	トータルロックキャスター	50	125	42.0	125	FR	27	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
100.1～130	114	70.1～95	75	トータルロックキャスター	40	113	32	113	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	139	95.1～125	100	トータルロックキャスター	60	125	39.0	125	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	167	95.1～125	125	トータルロックキャスター	60	125	42.0	125	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
100.1～130	114	70.1～95	75	なし	60	71	32	-	FR	27	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	139	95.1～125	100	なし	50	90	39.0	-	FR	27	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	167	95.1～125	125	なし	50	106	42.0	-	FR	27	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
100.1～130	114	70.1～95	75	なし	40	71	32	-	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	139	95.1～125	100	なし	60	90	39.0	-	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	167	95.1～125	125	なし	60	106	42.0	-	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個

通常単価(税別) (税込単価)	通常出荷日

2,442円 ( 2,686円 )	在庫品1日目当日出荷可能
3,006円 ( 3,307円 )	6日目
3,909円 ( 4,300円 )	6日目
2,204円 ( 2,424円 )	在庫品1日目当日出荷可能
2,762円 ( 3,038円 )	在庫品1日目当日出荷可能
3,398円 ( 3,738円 )	6日目
1,644円 ( 1,808円 )	6日目
2,106円 ( 2,317円 )	6日目
2,966円 ( 3,263円 )	6日目
1,489円 ( 1,638円 )	6日目
1,868円 ( 2,055円 )	6日目
2,714円 ( 2,985円 )	6日目

詳細情報

基本情報

基本情報

クロムメッキ仕上げで、デザイン性と軽快さを要求される機器に最適な旋回式ねじ込みキャスターです。
【特長】
・PR車輪はカバー付。
・915EAはトータルロック機構を採用。
・本体：クロームメッキ仕上。
【用途】
・医療用ベッドや医療機器、また作業台脚部など幅広い環境で使用されています。

カタログ

カタログ (見開き版)

商品担当おすすめ

ハンマーキャスター
ねじ込みタイプキャスター 420A・415A 車輪径32～75mm
5種類のねじから取付の状況に合わせたねじをお選びいただけるねじ込みキャスター420Aです。用途に合わせてご選定下さい。
ハンマーキャスター
ねじ込みタイプキャスター 420EA・415EA 車輪径40～75mm
クロームメッキ仕上げで、デザイン性と軽快さを要求される機器に最適なねじ込みキャスター420EAです。事務機器や家具、屋内運搬車や軽量ラック等、デザイン性と軽快さを要求される環境で幅広く使用されています

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ込みタイプキャスター 920EA・915EA 車輪径75～125mmのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

搬送用台車に対する移動用脚部として

満足度：4.02020/01/29

自社内利用の製品搬送用台車に対する移動用脚部として使用しています。同設備を複数台製作、所有するにあたり、既存品での利用実...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのように選べば良いですか？

通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
