平付けプレートタイプキャスター 500BPS・519BPS・500BPR 車輪径100～200mm

Name: 平付けプレートタイプキャスター 500BPS・519BPS・500BPR 車輪径100～200mm
Brand: ハンマーキャスター
SKU: 221004981782
Rating: 3 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 7,640円～20,284円

税込単価: 8,404円～22,312円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420S・413S 車輪径100～150mm

4.5

通常価格(税別)： 1,797円 (税込価格：1,977円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

特殊樹脂車輪付キャスター 500BPS・519BPS・500BPR-HBN 150mm

通常価格(税別)： 13,522円 (税込価格：14,874円)

通常出荷日：在庫品1日目

極厚の材料をウエルディング（溶接）加工し、耐久性、耐荷重性能を満足させたキャス...

詳細情報を確認する

金具材質
スチール
取付穴種類
長穴（4つ穴）
荷重区分
重荷重
取付穴径 P (mm)
13
（金具・本体）処理　仕上
ユニクロームメッキ仕上
車輪幅(mm)
50

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

500BPS

100～150mm

200mm

519BPS

100～150mm

200mm

500BPR

100～150mm

200mm

製品仕様

500BPS-CU 150mm

519BPS-CR 200mm

500BPR-CR 150mm

500BPR-CU 200mm

規格表

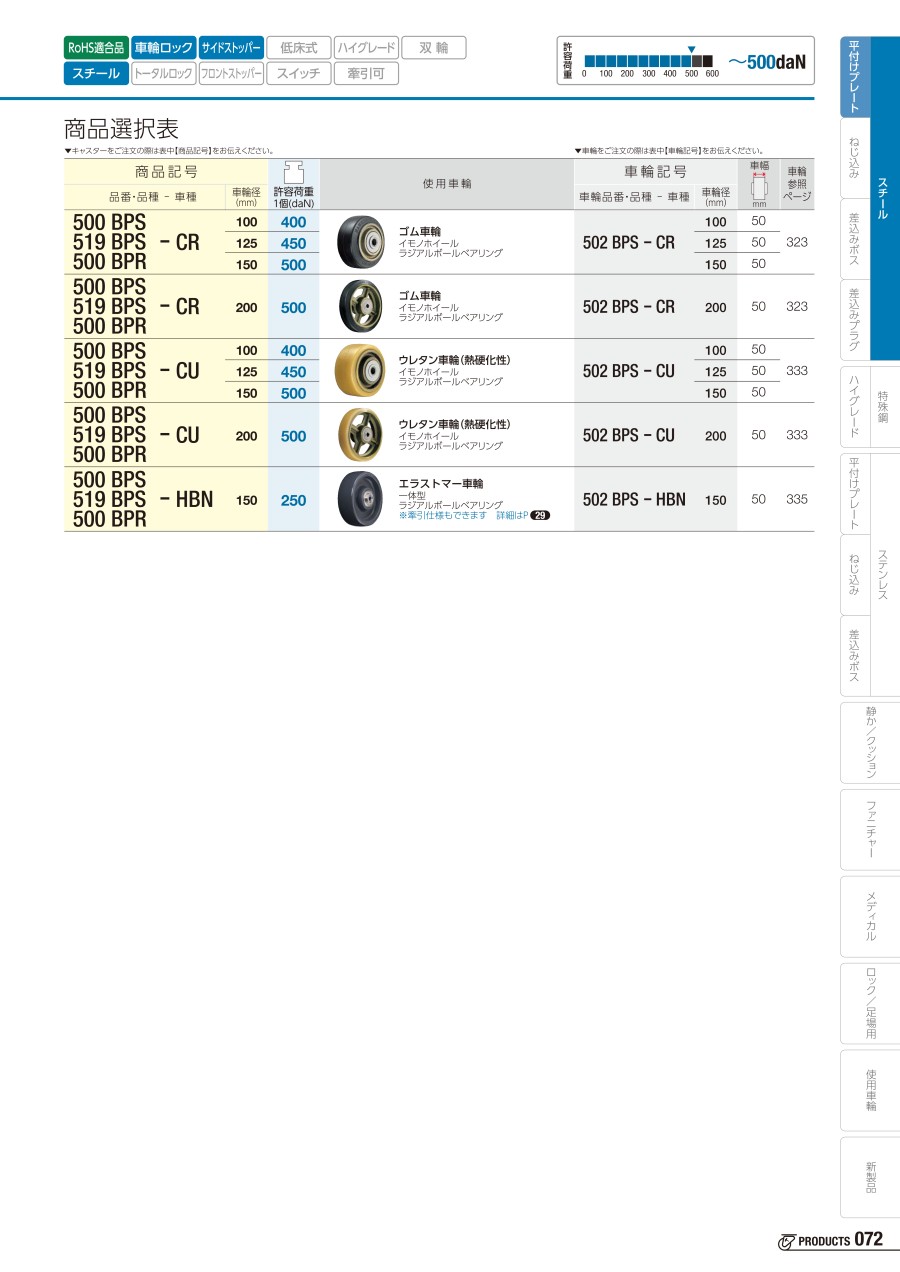

商品選択表

商品記号			許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
品番・品種	車種	車輪径（mm）	許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
500BPS 519BPS 500BPR	-CR	100	400	イモノホイールゴム巻車輪ラジアルボールベアリング入	502BPS-CR	100	50
		125	450			125	50
		150	500			150	50
500BPS 519BPS 500BPR	-CR	200	500	イモノホイールゴム巻車輪ラジアルボールベアリング入	502BPS-CR	200	50
500BPS 519BPS 500BPR	-CU	100	400	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	502BPS-CU	100	50
		125	450			125	50
		150	500			150	50
500BPS 519BPS 500BPR	-CU	200	500	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	502BPS-CU	200	50

キャスター寸法表

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm (X'×Y')mm	取付穴径 Pmm	偏心 Emm	旋回半径 mm
500BPS	100	142	114×102	80×76 （88×64）	13	40.0	95
	125	164	114×102	80×76 （88×64）	13	45.0	112
	150	187	114×102	80×76 （88×64）	13	38.0	118
	200	246	159×115	125.5×62（133.5×85.5）	13	58.0	163
519BPS	100	142	114×102	80×76 （88×64）	13	40.0	112
	125	164	114×102	80×76 （88×64）	13	45.0	115
	150	187	114×102	80×76 （88×64）	13	38.0	118
	200	246	159×115	125.5×62（ 133.5×85.5）	13	58.0	163

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm (X'×Y')mm	取付穴径 Pmm
500BPR	100	142	114×102	80×76 （88×64）	13
	125	164	114×102	80×76 （88×64）	13
	150	187	114×102	80×76 （88×64）	13
	200	246	159×115	125.5×62（133.5×85.5）	13

500BPS、519BPSはグリスニップル付で注油作業も簡単。

型番リスト

表示件数

型番

キャスタタイプ

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向(X)

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向(Y)

(mm)

許容荷重 1個

(daN)

取付座A プレート長さ)

(mm)

取付座B (プレート幅)

(mm)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

旋回式/固定式

品番

車種

車輪構成

最小発注数量

平付けプレート固定式	130.1～170	142	320.01～485.00	95.1～125	100	ゴム	なし	-	80～84.9	80(88)	75～79.9	76(64)	400	114	102	-	-	固定式	BPR	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	130.1～170	164	320.01～485.00	95.1～125	125	ゴム	なし	-	80～84.9	80(88)	75～79.9	76(64)	450	114	102	-	-	固定式	BPR	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	170.1～200	187	485.01～750.00	125.1～160	150	ゴム	なし	-	80～84.9	80(88)	75～79.9	76(64)	500	114	102	-	-	固定式	BPR	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	200.1～250	246	485.01～750.00	160.1～250	200	ゴム	なし	-	100～	125.5(133.5)	60～64.9	62(85.5)	500	159	115	-	-	固定式	BPR	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	130.1～170	142	320.01～485.00	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	400	114	102	-	-	固定式	BPR	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	130.1～170	164	320.01～485.00	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	450	114	102	-	-	固定式	BPR	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	170.1～200	187	485.01～750.00	125.1～160	150	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	500	114	102	-	-	固定式	BPR	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	200.1～250	246	485.01～750.00	160.1～250	200	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	125.5(133.5)	60～64.9	62(85.5)	500	159	115	-	-	固定式	BPR	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	142	320.01～485.00	95.1～125	100	ゴム	なし	-	80～84.9	80(88)	75～79.9	76(64)	400	114	102	95	40.0	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	164	320.01～485.00	95.1～125	125	ゴム	なし	-	80～84.9	80(88)	75～79.9	76(64)	450	114	102	112	45.0	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	170.1～200	187	485.01～750.00	125.1～160	150	ゴム	なし	-	80～84.9	80(88)	75～79.9	76(64)	500	114	102	118	38	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	200.1～250	246	485.01～750.00	160.1～250	200	ゴム	なし	-	100～	125.5(133.5)	60～64.9	62(85.5)	500	159	115	163	58.0	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	142	320.01～485.00	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	400	114	102	95	40.0	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	164	320.01～485.00	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	450	114	102	112	45.0	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	170.1～200	187	485.01～750.00	125.1～160	150	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	500	114	102	118	38	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	200.1～250	246	485.01～750.00	160.1～250	200	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	125.5(133.5)	60～64.9	62(85.5)	500	159	115	163	58.0	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	142	320.01～485.00	95.1～125	100	ゴム	回転ストッパ付	-	80～84.9	80(88)	75～79.9	76(64)	400	114	102	112	40.0	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	164	320.01～485.00	95.1～125	125	ゴム	回転ストッパ付	-	80～84.9	80(88)	75～79.9	76(64)	450	114	102	115	45.0	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	170.1～200	187	485.01～750.00	125.1～160	150	ゴム	回転ストッパ付	-	80～84.9	80(88)	75～79.9	76(64)	500	114	102	118	38	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	200.1～250	246	485.01～750.00	160.1～250	200	ゴム	回転ストッパ付	-	100～	125.5(133.5)	60～64.9	62(85.5)	500	159	115	163	58.0	旋回式	BPS	CR	イモノホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	142	320.01～485.00	95.1～125	100	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	400	114	102	112	40.0	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	164	320.01～485.00	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	450	114	102	115	45.0	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	170.1～200	187	485.01～750.00	125.1～160	150	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(88)	75～79.9	76(64)	500	114	102	118	38	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	200.1～250	246	485.01～750.00	160.1～250	200	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	125.5(133.5)	60～64.9	62(85.5)	500	159	115	163	58.0	旋回式	BPS	CU	イモノホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個

通常単価(税別) (税込単価)	通常出荷日

7,640円 ( 8,404円 )	在庫品1日目当日出荷可能
7,905円 ( 8,696円 )	在庫品1日目当日出荷可能
8,031円 ( 8,834円 )	在庫品1日目当日出荷可能
12,011円 ( 13,212円 )	在庫品1日目当日出荷可能
8,577円 ( 9,435円 )	7日目
10,723円 ( 11,795円 )	在庫品1日目当日出荷可能
11,503円 ( 12,653円 )	在庫品1日目当日出荷可能
15,812円 ( 17,393円 )	在庫品1日目当日出荷可能
8,156円 ( 8,972円 )	在庫品1日目当日出荷可能
9,646円 ( 10,611円 )	8日目
10,667円 ( 11,734円 )	在庫品1日目当日出荷可能
14,779円 ( 16,257円 )	9日目
10,730円 ( 11,803円 )	在庫品1日目当日出荷可能
11,999円 ( 13,199円 )	6日目
14,761円 ( 16,237円 )	在庫品1日目当日出荷可能
17,800円 ( 19,580円 )	9日目
9,185円 ( 10,104円 )	在庫品1日目当日出荷可能
10,943円 ( 12,037円 )	在庫品1日目当日出荷可能
15,809円 ( 17,390円 )	在庫品1日目当日出荷可能
15,529円 ( 17,082円 )	在庫品1日目当日出荷可能
12,720円 ( 13,992円 )	在庫品1日目当日出荷可能
14,736円 ( 16,210円 )	6日目
14,793円 ( 16,272円 )	在庫品1日目当日出荷可能
20,284円 ( 22,312円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

極厚の材料をウエルディング（溶接）加工し、耐久性、耐荷重性能を満足させたキャスターです。
【特長】
・旋回部に熱処理を施し、優れた耐摩耗性。
・車輪回転部にラジアルボールベアリングを使用し、車輪の回転が円滑。
・必要耐荷重により車径が選択可能。
・固定式、旋回式が選択でき、旋回式はストッパー有無が選択可能。
【用途】
・高荷重と走行安定性を求められる大型機械や大型運搬車等に最適です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
鋳物キャスタ　重荷重用タイプ
幅広い用途のご使用いただける重荷重タイプの鋳物キャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平付けプレートタイプキャスター 500BPS・519BPS・500BPR 車輪径100～200mmのレビュー

3平均満足度：3.02件のレビュー

星5
50%
星4
0%
星3
0%
星2
0%
星1
50%

台車

満足度：1.02019/10/29

取付ピッチが間違って記載されています。プレートを作り直さなければいけなくなりました。誤80×64（88×76）正80...もっと読む

ミスミからのコメント

この度はお客様にご迷惑をおかけし大変申し訳ございませんでした。早急にカタログページ情報を修正させていただきます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

5人が参考にしています。

客先使用依頼

満足度：5.02022/08/02

1.0トン台車を2.0トン以上の台車へ仕様変更で取り付けてテストしたが、2.0トンの重さを掛けてもスムーズに動いて、良い...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどのように選べば良いですか。

通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
