平付けプレートタイプキャスター 540 1S・545 1S 車輪径50～75mm
- 通常単価(税別)
- 3,020円～7,977円
- 税込単価
- 3,322円～8,775円
通常出荷日：在庫品1日目～11日目一部当日出荷可能
420S-100mmと同じ取付寸法の低床式重荷重用キャスターです。【特長】・取り付け高さが低いコンパク...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
540 1S
545 1S
製品仕様
540 1S(旋回式)
545 1S(旋回式・ストッパー付)
規格表
キャスター寸法表
| 品番・品種 | 車輪径 Dmm | 取付高 Hmm | 取付座 A×Bmm | 取付寸法 X×Ymm (X'×Y')mm | 取付穴径 Pmm | V mm | K mm | 偏心 Emm | 旋回半径 mm |
|---|---|---|---|---|---|---|---|---|---|
| 540 1 S | 50 | 79 | 90×90 | 68×68 (71×71) | 11 | - | - | 20.0 | 48 |
| 65 | 90 | 90×90 | 68×68 (71×71) | 11 | - | - | 22.0 | 58 | |
| 75 | 100 | 90×90 | 68×68 (71×71) | 11 | - | - | 23.0 | 63 | |
| 545 1 S | 50 | 79 | 90×90 | 68×68 (71×71) | 11 | 87 | 18 | 20.0 | 88 |
| 65 | 90 | 90×90 | 68×68 (71×71) | 11 | 85 | 16 | 22.0 | 87 | |
| 75 | 100 | 90×90 | 68×68 (71×71) | 11 | 86 | 19 | 23.0 | 88 |

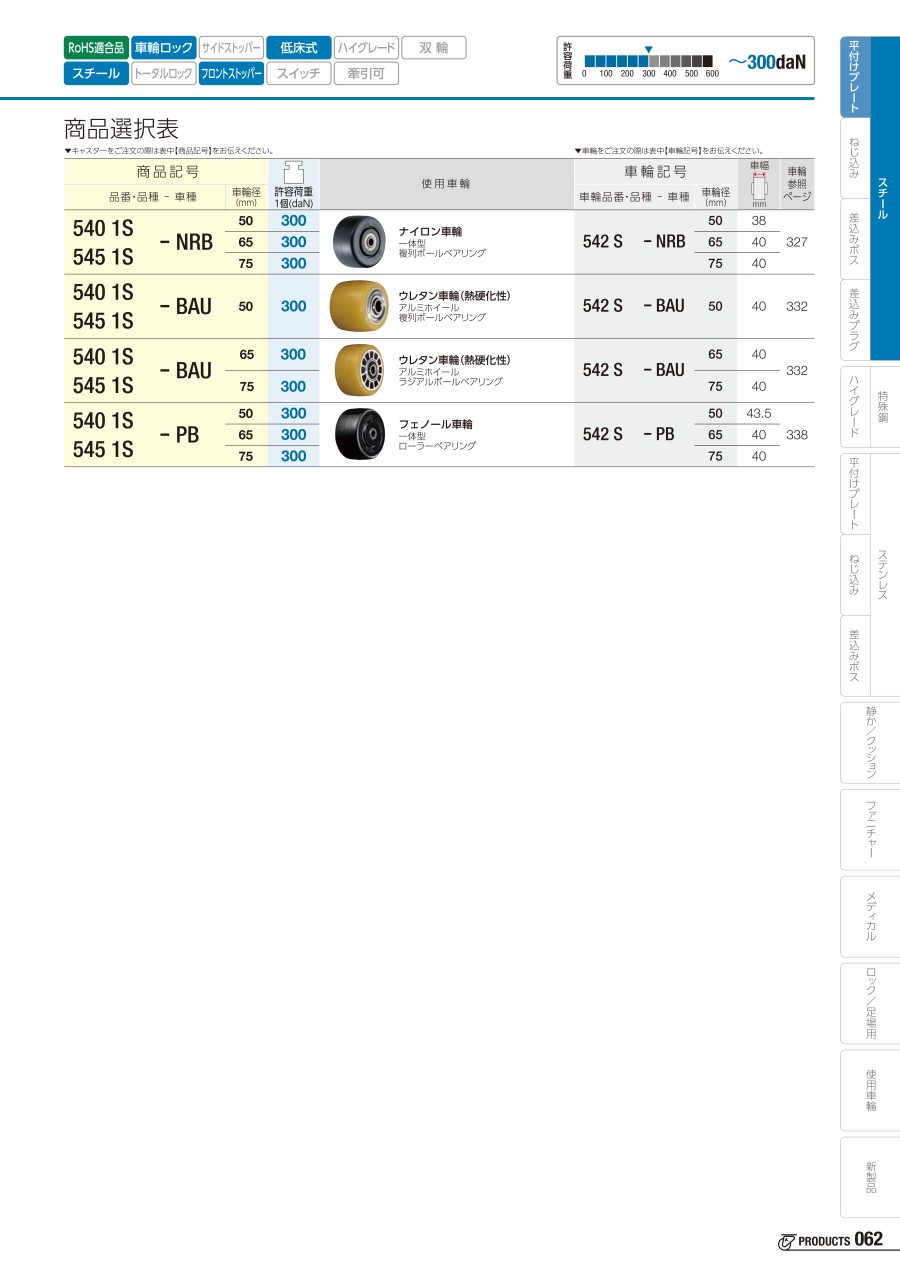

商品選択表
| 商品記号 | 許容荷重 1個(daN) | 車輪構成 | 車輪記号 | 車輪幅 (mm) | |||
|---|---|---|---|---|---|---|---|
| 品番・品種 | 車種 | 車輪径(mm) | |||||
| 540 1 S 545 1 S | -NRB | 50 | 300 | ナイロン一体車輪 複列ボールベアリング入 | 542S - NRB | 50 | 38 |
| 65 | 300 | 65 | 40 | ||||
| 75 | 300 | 75 | 40 | ||||
| 540 1 S 545 1 S | -BAU | 50 | 300 | アルミホイール 熱硬化性ウレタン巻車輪 複列ボールベアリング入 | 542S - BAU | 50 | 40 |
| 540 1 S 545 1 S | -BAU | 65 | 300 | アルミホイール 熱硬化性ウレタン巻車輪 ラジアルボールベアリング入 | 542S - BAU | 65 | 40 |
| 75 | 300 | 75 | 40 | ||||
| 540 1 S 545 1 S | -PB | 50 | 300 | フェノール一体車輪 ローラーベアリング入 | 542S - PB | 50 | 43.5 |
| 65 | 300 | 65 | 40 | ||||
| 75 | 300 | 75 | 40 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,777円 ( 5,255円 ) | 6日目 |
5,290円 ( 5,819円 ) | 6日目 |
5,741円 ( 6,315円 ) | 在庫品1日目当日出荷可能 |
3,020円 ( 3,322円 ) | 6日目 |
3,829円 ( 4,212円 ) | 2日目 |
3,504円 ( 3,854円 ) | 6日目 |
4,050円 ( 4,455円 ) | 9日目 |
4,988円 ( 5,487円 ) | 9日目 |
5,373円 ( 5,910円 ) | 9日目 |
6,687円 ( 7,356円 ) | 11日目 |
7,685円 ( 8,454円 ) | 6日目 |
7,977円 ( 8,775円 ) | 6日目 |
4,936円 ( 5,430円 ) | 11日目 |
5,465円 ( 6,012円 ) | 6日目 |
5,954円 ( 6,549円 ) | 6日目 |
6,016円 ( 6,618円 ) | 9日目 |
6,482円 ( 7,130円 ) | 9日目 |
6,874円 ( 7,561円 ) | 9日目 |
詳細情報
基本情報
420S-100mmと同じ取付寸法の低床式重荷重用キャスターです。
【特長】
・取り付け高さが低いコンパクト設計。
・重荷重への優れた耐久性（許容荷重300DdaN）。
・円滑な車輪の回転。
・用途に合せ車輪の材質及び車径、ストッパーの有無が選択可能。
・低床式・重荷重用。
・金具：黒亜鉛メッキ仕上。
【用途】
・重量物で安定を求められる大型機械や重量物運搬用に最適です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
平付けプレートタイプキャスター 540 1S・545 1S 車輪径50～75mmのレビュー
機械のキャスター
5
5.02019/07/05
取付板が車輪が７５ｍｍが通常の１００ｍｍと同じだったので、
取付穴を変更せずに、高さを低くするのに大変役に立ちました。
1人が参考にしています。
よくあるご質問（FAQ）
Q使用注意点について教えてください。
A
走行スピード2km/h以下でご使用ください。
