平付けプレートタイプキャスター 540S・545S・540SR 車輪径50～75mm

Name: 平付けプレートタイプキャスター 540S・545S・540SR 車輪径50～75mm
Brand: ハンマーキャスター
SKU: 221004981726
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 2,546円～7,128円

税込単価: 2,801円～7,841円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

オールステンレスキャスター 540S・545S・540SR ステン車輪径50-75mm

通常価格(税別)： 4,539円 (税込価格：4,993円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 540 1S・545 1S 車輪径50～75mm

通常価格(税別)： 3,020円 (税込価格：3,322円)

通常出荷日：在庫品1日目

取付高の低さと重荷重の要求を満足した低床式重荷重用キャスターです。【特長】・コ...

詳細情報を確認する

金具材質
スチール
取付高さ【範囲選択】 (mm)
70.1～100
許容荷重【範囲選択】 (daN)
220.01～320.00
取付穴ピッチ長手方向【範囲選択】 (mm)
55～64.9
取付穴ピッチ長手方向(X) (mm)
63
取付穴ピッチ短手方向【範囲選択】 (mm)
60～64.9
取付穴ピッチ短手方向(Y) (mm)
63
取付穴種類
丸穴
許容荷重 1個 (daN)
300
荷重区分
重荷重
特性
低床式重荷重
取付座A プレート長さ) (mm)
82
取付穴径 P (mm)
8.8
（金具・本体）処理　仕上
黒亜鉛メッキ仕上

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

平付けプレートタイプキャスター 540S･545S･540SR 車輪径50～75mm:関連画像

540S-NRB

545S-BAU

540SR-BAU

540SR-NRB

製品仕様

540S-NRB 75mm

545S-BAU 65mm

540SR-BAU 75mm

540SR-NRB 50mm

規格表

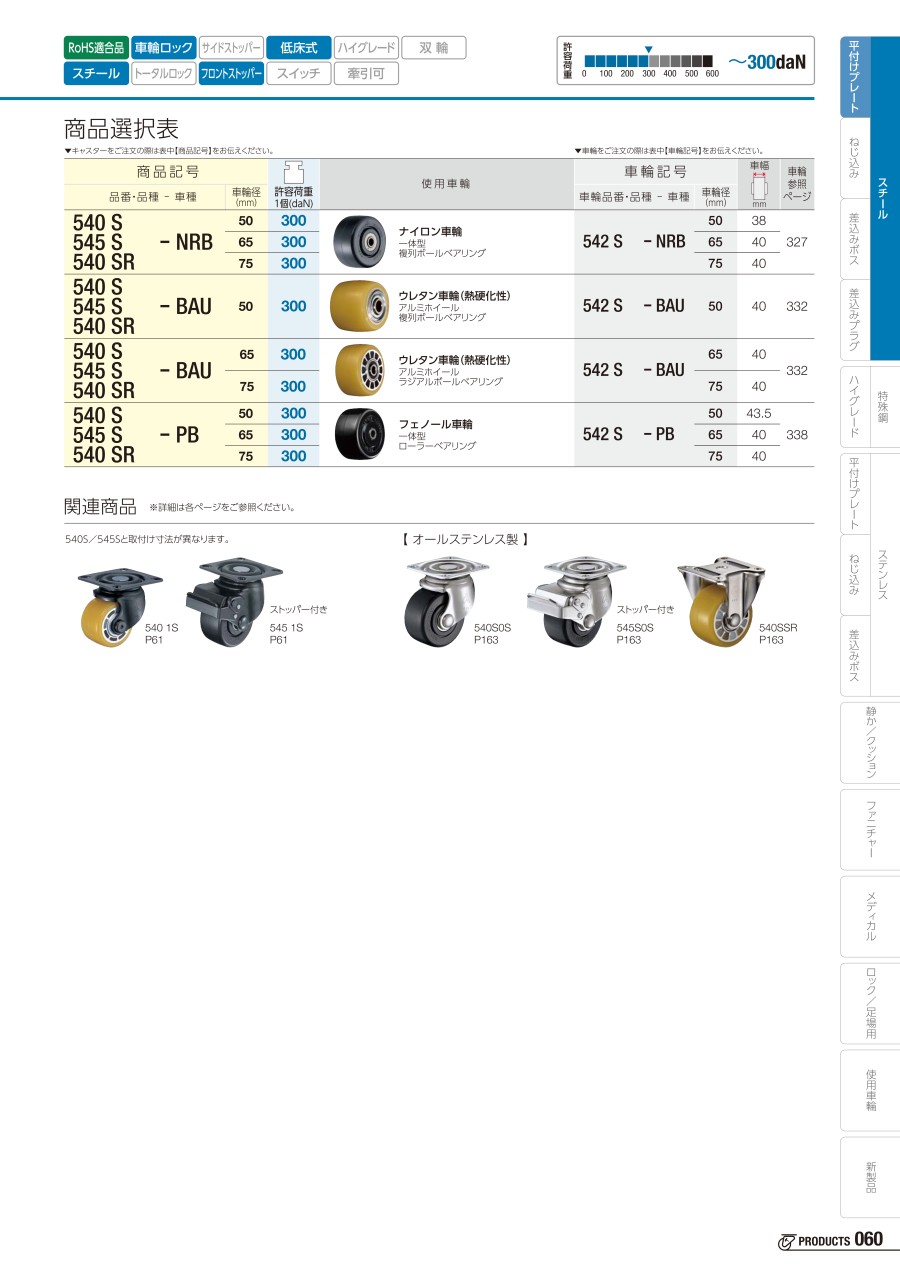

商品選択表

商品記号			許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
品番・品種	車種	車輪径(mm)	許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
540S	-NRB	50	300	ナイロン一体車輪複列ボールベアリング入	542S-NRB	50	38
545S		65	300			65	40
540SR		75	300			75	40
540S	-BAU	50	300	アルミホイール熱硬化性ウレタン巻車輪複列ボールベアリング入	542S-BAU	50	40
545S
540SR
540S	-BAU	65	300	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	542S-BAU	65	40
545S		65	300			65	40
545S		75	300			75	40
540SR		75	300			75	40
540S	-PB	50	300	フェノール一体車輪ローラーベアリング入	542S-PB	50	43.5
545S		65	300			65	40
540SR		75	300			75	40

キャスター寸法表

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm	取付穴径 Pmm	V mm	K mm	偏心 Emm	旋回半径 mm
540S	50	79	82×82	63×63	8.8	-	-	20.0	48
	65	90	82×82	63×63	8.8	-	-	22.0	58
	75	100	82×82	63×63	8.8	-	-	23.0	63
545S	50	79	82×82	63×63	8.8	87	18	20.0	88
	65	90	82×82	63×63	8.8	85	16	22.0	87
	75	100	82×82	63×63	8.8	86	19	23.0	88

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm	取付穴径 Pmm
540SR	50	79	82×89.5	63×63	8.8
	65	90	82×89.5	63×63	8.8
	75	100	82×89.5	63×63	8.8

注）走行スピード2km/h以下で使用すること。

型番リスト

表示件数

型番

キャスタタイプ

取付高 H もしくは H1,H2

(mm)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

取付座B (プレート幅)

(mm)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

Ｖ

(mm)

Ｋ

(mm)

旋回式/固定式

品番

車種

車輪幅(mm)

車輪構成

最小発注数量

平付けプレート旋回式	79	～50	50	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	82	48	20	-	-	旋回式	S	BAU	40	アルミホイール熱硬化性ウレタン巻車輪複列ボールベアリング入	1個
平付けプレート旋回式	90	70.1～95	65	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	82	58	22	-	-	旋回式	S	BAU	40	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100	70.1～95	75	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	82	63	23	-	-	旋回式	S	BAU	40	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	79	～50	50	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	48	20	-	-	旋回式	S	NRB	38	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート旋回式	90	70.1～95	65	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	58	22	-	-	旋回式	S	NRB	40	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート旋回式	100	70.1～95	75	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	63	23	-	-	旋回式	S	NRB	40	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート旋回式	79	～50	50	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	48	20	-	-	旋回式	S	PB	43.5	フェノール一体車輪ローラーベアリング入	1個
平付けプレート旋回式	90	70.1～95	65	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	58	22	-	-	旋回式	S	PB	40	フェノール一体車輪ローラーベアリング入	1個
平付けプレート旋回式	100	70.1～95	75	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	63	23	-	-	旋回式	S	PB	40	フェノール一体車輪ローラーベアリング入	1個
平付けプレート固定式	79	～50	50	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	89.5	-	-	-	-	固定式	SR	BAU	40	アルミホイール熱硬化性ウレタン巻車輪複列ボールベアリング入	1個
平付けプレート固定式	90	70.1～95	65	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	89.5	-	-	-	-	固定式	SR	BAU	40	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100	70.1～95	75	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	89.5	-	-	-	-	固定式	SR	BAU	40	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	79	～50	50	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	89.5	-	-	-	-	固定式	SR	NRB	38	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート固定式	90	70.1～95	65	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	89.5	-	-	-	-	固定式	SR	NRB	40	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート固定式	100	70.1～95	75	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	89.5	-	-	-	-	固定式	SR	NRB	40	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート固定式	79	～50	50	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	89.5	-	-	-	-	固定式	SR	PB	43.5	フェノール一体車輪ローラーベアリング入	1個
平付けプレート固定式	90	70.1～95	65	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	89.5	-	-	-	-	固定式	SR	PB	40	フェノール一体車輪ローラーベアリング入	1個
平付けプレート固定式	100	70.1～95	75	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	89.5	-	-	-	-	固定式	SR	PB	40	フェノール一体車輪ローラーベアリング入	1個
平付けプレート旋回式	79	～50	50	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	82	88	20	87	18	旋回式	S	BAU	40	アルミホイール熱硬化性ウレタン巻車輪複列ボールベアリング入	1個
平付けプレート旋回式	90	70.1～95	65	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	82	87	22	85	16	旋回式	S	BAU	40	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100	70.1～95	75	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	82	88	23	86	19	旋回式	S	BAU	40	アルミホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	79	～50	50	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	88	20	87	18	旋回式	S	NRB	38	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート旋回式	90	70.1～95	65	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	87	22	85	16	旋回式	S	NRB	40	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート旋回式	100	70.1～95	75	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	88	23	86	19	旋回式	S	NRB	40	ナイロン一体車輪複列ボールベアリング入	1個
平付けプレート旋回式	79	～50	50	フェノール	回転ストッパ付	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	88	20	87	18	旋回式	S	PB	43.5	フェノール一体車輪ローラーベアリング入	1個
平付けプレート旋回式	90	70.1～95	65	フェノール	回転ストッパ付	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	87	22	85	16	旋回式	S	PB	40	フェノール一体車輪ローラーベアリング入	1個
平付けプレート旋回式	100	70.1～95	75	フェノール	回転ストッパ付	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	82	88	23	86	19	旋回式	S	PB	40	フェノール一体車輪ローラーベアリング入	1個

通常単価(税別) (税込単価)	通常出荷日

4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
5,314円 ( 5,845円 )	在庫品1日目当日出荷可能
5,637円 ( 6,201円 )	在庫品1日目当日出荷可能
3,196円 ( 3,516円 )	在庫品1日目当日出荷可能
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	9日目
4,863円 ( 5,349円 )	11日目
5,523円 ( 6,075円 )	9日目
4,250円 ( 4,675円 )	在庫品1日目当日出荷可能
4,887円 ( 5,376円 )	在庫品1日目当日出荷可能
5,103円 ( 5,613円 )	在庫品1日目当日出荷可能
2,546円 ( 2,801円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能
2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
3,339円 ( 3,673円 )	9日目
4,313円 ( 4,744円 )	9日目
4,847円 ( 5,332円 )	9日目
6,066円 ( 6,673円 )	在庫品1日目当日出荷可能
7,009円 ( 7,710円 )	在庫品1日目当日出荷可能
7,128円 ( 7,841円 )	在庫品1日目当日出荷可能
4,649円 ( 5,114円 )	在庫品1日目当日出荷可能
5,269円 ( 5,796円 )	在庫品1日目当日出荷可能
5,638円 ( 6,202円 )	在庫品1日目当日出荷可能
6,068円 ( 6,675円 )	9日目
6,328円 ( 6,961円 )	9日目
6,661円 ( 7,327円 )	9日目

詳細情報

基本情報

基本情報

取付高の低さと重荷重の要求を満足した低床式重荷重用キャスターです。
【特長】
・コンパクト設計で取付高さが低く、重荷重に対する耐久性に優れ、車輪の回転が円滑。
・ナイロン車輪は特殊ナイロンのため、重荷重で長時間固定されても歪まない。
・用途に合せ車輪の材質及び車径を選択可能。
・固定式、旋回式が選択でき、旋回式はストッパー有無を選択可能。
【用途】
・重量物で安定を求められる大型機械や重量物運搬用に最適です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ハンマーキャスター
平付けプレートタイプキャスター 540 1S・545 1S 車輪径50～75mm
540S･545S･540SRと形状違いの低床重荷重キャスター540　1Sです。用途に合わせてご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平付けプレートタイプキャスター 540S・545S・540SR 車輪径50～75mmのレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

重量物を載せる平台車に使用

満足度：5.02022/01/21

「低床式重荷重用キャスター」と言うカタログ通り、取付高さを低く出来、且つ耐荷重の高い物を探して、この型番に辿り着きました...もっと読む

0人が参考にしています。

重量物をのせる台車へ使用

満足度：5.02020/04/03

重量のある治具等を載せる台車へ使用。耐久性があり、滑らかな動きをしてくれるので、とてもいいと思っています。ストッパーの有...もっと読む

0人が参考にしています。

装置の架台に使用

満足度：4.02019/10/02

設計部門が耐荷重などを考慮して選定しています。キャスターはハンマーキャスターを使用することが多く、使い勝手なども把握して...もっと読む

0人が参考にしています。

試作品（搬送用台車、作業架台）にて性能評価に使用

満足度：3.02019/10/02

試作品（搬送用台車、作業架台）にて性能を比較検討、評価目的で各社の類似品を種々利用しました。型番：540SR-NRB75...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q使用注意点について教えてください。

走行スピード2km/h以下でご使用ください。
