固定式キャスター 420JR/413JR/420JRP/413JRP 100-150mm

Name: 固定式キャスター 420JR/413JR/420JRP/413JRP 100-150mm
Brand: ハンマーキャスター
SKU: 221004981704
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,117円～6,961円

税込単価: 2,329円～7,657円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420SR・420SRP 車輪径100～150mm

4.8

通常価格(税別)： 1,389円 (税込価格：1,528円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420S・413S 車輪径100～150mm

4.5

通常価格(税別)： 1,797円 (税込価格：1,977円)

通常出荷日：在庫品1日目

旋回式キャスター420J・413Jと併用できる強靭な固定式キャスターです。【特...

詳細情報を確認する

キャスタタイプ
平付けプレート固定式
金具材質
スチール
荷重区分
中荷重
取付穴径 P (mm)
11
（金具・本体）処理　仕上
ユニクロームメッキ仕上
旋回式/固定式
固定式

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

420JR

413JR

420JRP

413JRP

製品仕様

420JR-RBB 125mm

413JR-UBB 150mm

420JRP-UBB 125mm

413JRP-Rbb 150mm

規格表

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm(X'×Y')mm	取付穴径 Pmm
420JR	100	140	110×78	80×45	11
	125	174	140×94	100×56(112×50)	11
	150	199	140×94	100×56(112×50)	11
413JR	100	140	110×78	80×45	11
	125	174	140×94	100×56(112×50)	11
	150	199	140×94	100×56(112×50)	11
420JRP	100	140	100×100	70×70(80×80)	11
	125	174	110×110	80×80(90×90)	11
	150	199	120×120	90×90(100×100)	11
413JRP	100	140	100×100	70×70(80×80)	11
	125	174	110×110	80×80(90×90)	11
	150	199	120×120	90×90(100×100)	11

商品記号			許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
品番・品種	車種	車輪径(mm)	許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
420JR 413JR	-RBB	100	140	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	435S-RBB	100	32
		125	200			125	38
		150	220			150	40
420JR 413JR	-UBB	100	140	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	423S-UBB	100	32
		125	200			125	38
		150	220			150	40
420JRP 413JRP	-RBB	100	140	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	435S-RBB	100	32
		125	200			125	38
		150	220			150	40
420JRP 413JRP	-UBB	100	140	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	423S-UBB	100	32
		125	200			125	38
		150	220			150	40

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向(X)

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向(Y)

(mm)

取付穴種類

許容荷重 1個

(daN)

取付座A プレート長さ)

(mm)

取付座B (プレート幅)

(mm)

品番

車種

車輪幅(mm)

車輪構成

最小発注数量

130.1～170	140	80.01～140.00	95.1～125	100	ゴム	回転ストッパ付	-	80～84.9	80	40～49.9	45	丸穴	140	110	78	JR	RBB	32	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	200	140	94	JR	RBB	38	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	220	140	94	JR	RBB	40	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80	40～49.9	45	丸穴	140	110	78	JR	UBB	32	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	200	140	94	JR	UBB	38	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	220	140	94	JR	UBB	40	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ゴム	回転ストッパ付	-	65～74.9	70(80)	65～74.9	70(80)	長穴（4つ穴）	140	100	100	JRP	RBB	32	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	80～84.9	80(90)	80～99.9	80(90)	長穴（4つ穴）	200	110	110	JRP	RBB	38	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	85～99.9	90(100)	80～99.9	90(100)	長穴（4つ穴）	220	120	120	JRP	RBB	40	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	65～74.9	70(80)	65～74.9	70(80)	長穴（4つ穴）	140	100	100	JRP	UBB	32	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(90)	80～99.9	80(90)	長穴（4つ穴）	200	110	110	JRP	UBB	38	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	85～99.9	90(100)	80～99.9	90(100)	長穴（4つ穴）	220	120	120	JRP	UBB	40	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ゴム	なし	-	80～84.9	80	40～49.9	45	丸穴	140	110	78	JR	RBB	32	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ゴム	なし	-	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	200	140	94	JR	RBB	38	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ゴム	なし	-	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	220	140	94	JR	RBB	40	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80	40～49.9	45	丸穴	140	110	78	JR	UBB	32	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	200	140	94	JR	UBB	38	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	100～	100(112)	50～59.9	56(50)	長穴（4つ穴）	220	140	94	JR	UBB	40	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ゴム	なし	-	65～74.9	70(80)	65～74.9	70(80)	長穴（4つ穴）	140	100	100	JRP	RBB	32	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ゴム	なし	-	80～84.9	80(90)	80～99.9	80(90)	長穴（4つ穴）	200	110	110	JRP	RBB	38	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ゴム	なし	-	85～99.9	90(100)	80～99.9	90(100)	長穴（4つ穴）	220	120	120	JRP	RBB	40	鉄板ホイールゴム巻車輪ラジアルボールベアリング入	1個
130.1～170	140	80.01～140.00	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	65～74.9	70(80)	65～74.9	70(80)	長穴（4つ穴）	140	100	100	JRP	UBB	32	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	174	140.01～220.00	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80～84.9	80(90)	80～99.9	80(90)	長穴（4つ穴）	200	110	110	JRP	UBB	38	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	199	140.01～220.00	125.1～160	150	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	85～99.9	90(100)	80～99.9	90(100)	長穴（4つ穴）	220	120	120	JRP	UBB	40	鉄板ホイール熱硬化性ウレタン巻車輪ラジアルボールベアリング入	1個

通常単価(税別) (税込単価)	通常出荷日

2,624円 ( 2,886円 )	11日目
3,375円 ( 3,713円 )	在庫品1日目当日出荷可能
3,814円 ( 4,195円 )	10日目
3,748円 ( 4,123円 )	在庫品1日目当日出荷可能
4,946円 ( 5,441円 )	6日目
6,180円 ( 6,798円 )	6日目
3,428円 ( 3,771円 )	9日目
4,287円 ( 4,716円 )	9日目
4,720円 ( 5,192円 )	9日目
4,342円 ( 4,776円 )	9日目
5,620円 ( 6,182円 )	9日目
6,961円 ( 7,657円 )	9日目
2,117円 ( 2,329円 )	在庫品1日目当日出荷可能
3,938円 ( 4,332円 )	在庫品1日目当日出荷可能
3,302円 ( 3,632円 )	6日目
3,187円 ( 3,506円 )	6日目
4,249円 ( 4,674円 )	6日目
5,745円 ( 6,320円 )	6日目
2,648円 ( 2,913円 )	6日目
3,421円 ( 3,763円 )	6日目
3,917円 ( 4,309円 )	在庫品1日目当日出荷可能
3,931円 ( 4,324円 )	6日目
4,590円 ( 5,049円 )	6日目
6,378円 ( 7,016円 )	6日目

詳細情報

基本情報

基本情報

旋回式キャスター420J・413Jと併用できる強靭な固定式キャスターです。
【特長】
・組合せて使用可能。
・車輪はラジアルボールベアリング入り。
・車輪はゴムまたはウレタンが選べ、耐荷重、環境によって選択可能。
・車輪サイズも100、125または150の3サイズ。
【用途】
・機械の移動や重量物運搬用として多く使用されています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

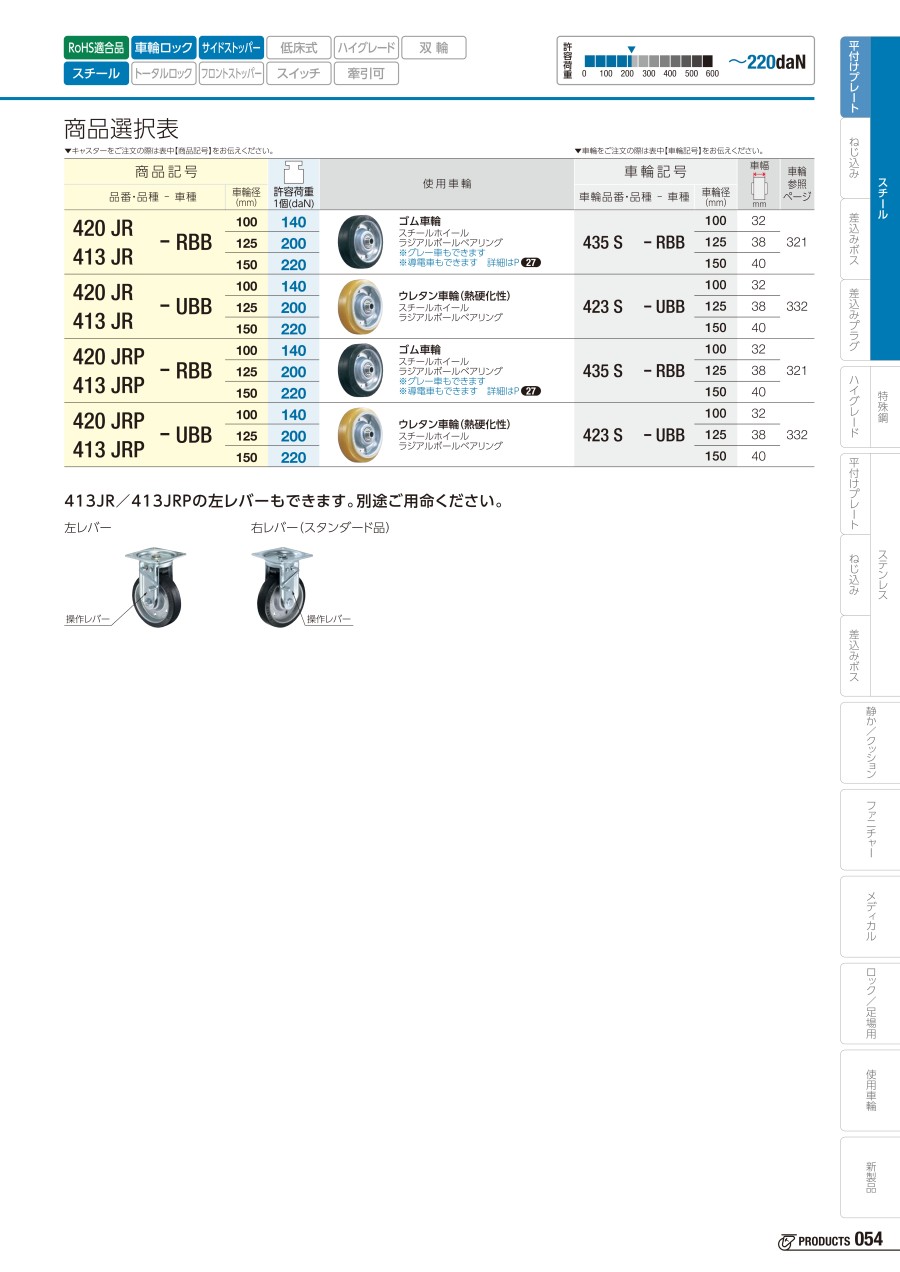

カタログ

カタログ (見開き版)

商品担当おすすめ

ハンマーキャスター
平付けプレートタイプキャスター 420YS・413YS 車輪径100～150mm
420JRと併用可能な旋回式キャスター420YSシリーズです。旋回車が必要な場合はこちらからご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

固定式キャスター 420JR/413JR/420JRP/413JRP 100-150mmのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

台車製作に使用しました

満足度：5.02021/07/21

顧客から設計を含めて製作を依頼されている平台車にこの商品を使用しました。顧客の仕様にあった商品を絞り込み、この商品を選定...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのように選べば良いですか？

通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
