平付けプレートタイプキャスター 413S TL（トータルロック）車輪径100～150mm

Name: 平付けプレートタイプキャスター 413S TL（トータルロック） 車輪径100～150mm
Brand: ハンマーキャスター
SKU: 221004981625
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,437円～5,790円

税込単価: 2,681円～6,369円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420SR・420SRP 車輪径100～150mm

4.8

通常価格(税別)： 1,389円 (税込価格：1,528円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420S・413S 車輪径100～150mm

4.5

通常価格(税別)： 1,797円 (税込価格：1,977円)

通常出荷日：在庫品1日目

旋回と車輪の回転を同時にロックできるトータルロック機構を採用したキャスターです...

詳細情報を確認する

キャスタタイプ
平付けプレート旋回式
金具材質
スチール
ストッパ
トータルロックキャスター
取付穴種類
長穴（4つ穴）
荷重区分
中荷重
取付穴径 P (mm)
11
（金具・本体）処理　仕上
三価クロム化成処理
旋回式/固定式
旋回式
品番
S

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

413S

製品仕様

外観図

413S（旋回式・トータルロック付き）

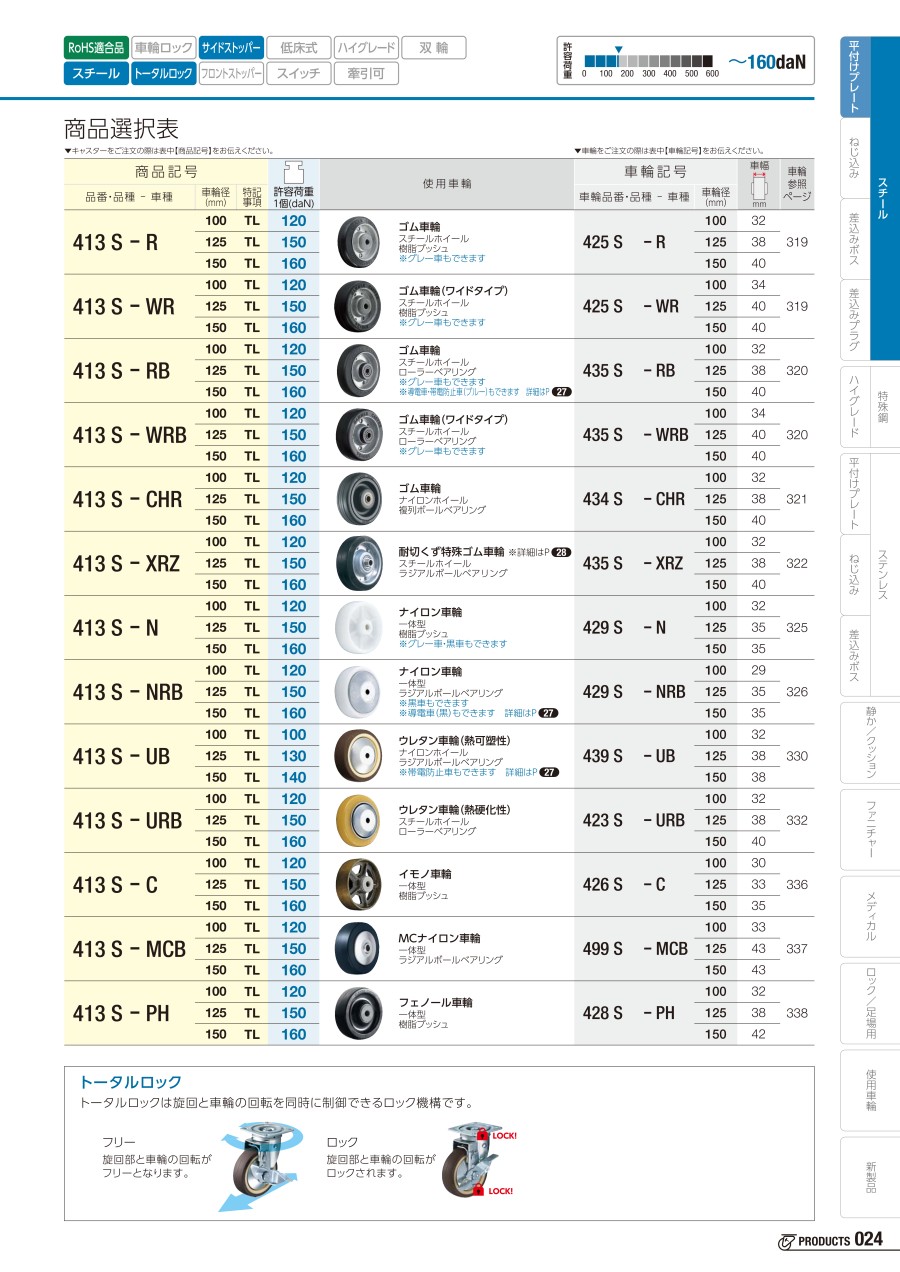

仕様表

商品記号				許容荷重 1個(daN)	使用車輪	車輪記号		車幅 (mm)
品番・品種	車種	車輪径(mm)	特記事項	許容荷重 1個(daN)	使用車輪	車輪記号		車幅 (mm)
413S	-R	100	TL	120	ゴム車輪スチールホイール樹脂ブッシュ	425S-R	100	32
		125	TL	150			125	38
		150	TL	160			150	40
413S	-WR	100	TL	120	ゴム車輪(ワイドタイプ) スチールホイール樹脂ブッシュ	425S-WR	100	34
		125	TL	150			125	40
		150	TL	160			150	40
413S	-RB	100	TL	120	ゴム車輪スチールホイールローラーベアリング	435S-RB	100	32
		125	TL	150			125	38
		150	TL	160			150	40
413S	-WRB	100	TL	120	ゴム車輪(ワイドタイプ) スチールホイールローラーベアリング	435S-WRB	100	34
		125	TL	150			125	40
		150	TL	160			150	40
413S	-CHR	100	TL	120	ゴム車輪ナイロンホイール複列ボールベアリング	434S-CHR	100	32
		125	TL	150			125	38
		150	TL	160			150	40
413S	-N	100	TL	120	ナイロン車輪一体型樹脂ブッシュ	429S-N	100	32
		125	TL	150			125	35
		150	TL	160			150	35
413S	-NRB	100	TL	120	ナイロン車輪一体型ラジアルボールベアリング	429S-NRB	100	29
		125	TL	150			125	35
		150	TL	160			150	35
413S	-UB	100	TL	100	ウレタン車輪(熱可塑性) ナイロンホイールラジアルボールベアリング	439S-UB	100	32
		125	TL	130			125	38
		150	TL	140			150	38
413S	-URB	100	TL	120	ウレタン車輪(熱硬化性) スチールホイールローラーベアリング	423S-URB	100	32
		125	TL	150			125	38
		150	TL	160			150	40
413S	-C	100	TL	120	イモノ車輪一体型樹脂ブッシュ	426S-C	100	30
		125	TL	150			125	33
		150	TL	160			150	35
413S	-MCB	100	TL	120	MCナイロン車輪一体型ラジアルボールベアリング	499S-MCB	100	33
		125	TL	150			125	43
		150	TL	160			150	43
413S	-PH	100	TL	120	フェノール車輪一体型樹脂ブッシュ	428S-PH	100	32
		125	TL	150			125	38
		150	TL	160			150	42

規格表

※旋回部にはスチールボールが上下二段に組込まれております。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向(X)

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向(Y)

(mm)

許容荷重 1個

(daN)

取付座A プレート長さ)

(mm)

取付座B (プレート幅)

(mm)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

車種

車輪幅(mm)

車輪構成

最小発注数量

170.1～200	190	140.01～220.00	125.1～160	150	イモノ	耐熱性 / 耐寒性	75～79.9	75(80)	75～79.9	75(80)	160	102	102	118	41	C	35	イモノ一体車輪樹脂ブッシュ入	1個
130.1～170	132	80.01～140.00	95.1～125	100	ゴム	-	65～74.9	68(71)	65～74.9	68(71)	120	90	90	91	35	CHR	32	ナイロンホイールゴム巻車輪複列ボールベアリング入	1個
130.1～170	132	80.01～140.00	95.1～125	100	[ナイロン] MCナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	65～74.9	68(71)	65～74.9	68(71)	120	90	90	91	35	MCB	33	MCナイロン一体車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] ナイロン	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	75～79.9	75(80)	75～79.9	75(80)	150	102	102	104	38	N	35	ナイロン一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	フェノール	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	75～79.9	75(80)	75～79.9	75(80)	150	102	102	104	38	PH	38	フェノール一体車輪樹脂ブッシュ入	1個
130.1～170	132	80.01～140.00	95.1～125	100	ゴム	-	65～74.9	68(71)	65～74.9	68(71)	120	90	90	91	35	R	32	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	-	75～79.9	75(80)	75～79.9	75(80)	160	102	102	118	41	R	40	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	132	80.01～140.00	95.1～125	100	ゴム	-	65～74.9	68(71)	65～74.9	68(71)	120	90	90	91	35	RB	32	鉄板ホイールゴム巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	-	75～79.9	75(80)	75～79.9	75(80)	150	102	102	104	38	RB	38	鉄板ホイールゴム巻車輪ローラーベアリング入	1個
130.1～170	132	80.01～140.00	95.1～125	100	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	65～74.9	68(71)	65～74.9	68(71)	100	90	90	91	35	UB	32	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	168	80.01～140.00	95.1～125	125	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	75～79.9	75(80)	75～79.9	75(80)	130	102	102	104	38	UB	38	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	75～79.9	75(80)	75～79.9	75(80)	150	102	102	104	38	URB	38	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ウレタン	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	75～79.9	75(80)	75～79.9	75(80)	160	102	102	118	41	URB	40	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	1個
130.1～170	132	80.01～140.00	95.1～125	100	ゴム	-	65～74.9	68(71)	65～74.9	68(71)	120	90	90	91	35	WR	34	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	1個
130.1～170	132	80.01～140.00	95.1～125	100	ゴム	-	65～74.9	68(71)	65～74.9	68(71)	120	90	90	91	35	WRB	34	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	-	75～79.9	75(80)	75～79.9	75(80)	150	102	102	104	38	WRB	40	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	-	75～79.9	75(80)	75～79.9	75(80)	160	102	102	118	41	WRB	40	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個

通常単価(税別) (税込単価)	通常出荷日

5,089円 ( 5,598円 )	9日目
3,131円 ( 3,444円 )	9日目
4,723円 ( 5,195円 )	9日目
3,312円 ( 3,643円 )	9日目
5,327円 ( 5,860円 )	9日目
2,437円 ( 2,681円 )	在庫品1日目当日出荷可能
3,299円 ( 3,629円 )	9日目
2,536円 ( 2,790円 )	9日目
3,377円 ( 3,715円 )	9日目
3,008円 ( 3,309円 )	在庫品1日目当日出荷可能
3,938円 ( 4,332円 )	9日目
5,027円 ( 5,530円 )	9日目
5,790円 ( 6,369円 )	9日目
2,791円 ( 3,070円 )	9日目
2,606円 ( 2,867円 )	9日目
3,471円 ( 3,818円 )	9日目
5,471円 ( 6,018円 )	9日目

詳細情報

基本情報

基本情報

旋回と車輪の回転を同時にロックできるトータルロック機構を採用したキャスターです。
【特長】
・組合わせて使用
・用途に合わせ車輪の材質及び車径が選択可能
・旋回部にはスチールボールが上下二段に組み込まれている
・三価クロム化成処理
【用途】
・大型機械、重量物運搬車などに最適
・工場、事業所などに多く使用されており、堅牢で安定感もあり重量物運搬用に最適です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ハンマーキャスター
方向規制キャスター 420FOS・413FOS 車輪径100～150mm
併用可能な方向規制キャスターです。詳細はページを確認ください。
ハンマーキャスター
平付けプレートタイプキャスター 420SR・420SRP 車輪径100～150mm
併用可能な固定式キャスター420SRです。合わせてご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平付けプレートタイプキャスター 413S TL（トータルロック）車輪径100～150mmのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

重量ケースのキャスターの交換

満足度：5.02018/02/21

手持ちの台車のキャスターがボロボロになったので、交換用に購入。荷重リミットギリギリで使用していますがよく回ります。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qトータルロック機構とはなんですか？

旋回と車輪の回転を同時にロック出来るストッパー機構です。
