平付けプレートタイプキャスター 420S・413S 車輪径50～75mm
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 620円～1,882円
- 税込単価
- 682円～2,070円
荷重に対する抵抗力が大きく、旋回もスムーズな代表的な旋回式キャスターです。【特...
詳細情報を確認する- キャスタタイプ
- 平付けプレート旋回式
- 金具材質
- スチール
- 許容荷重【範囲選択】 (daN)
- 35.01～80.00
- 取付穴ピッチ 長手方向【範囲選択】 (mm)
- 55～64.9
- 取付穴ピッチ 長手方向(X) (mm)
- 55
- 取付穴ピッチ 短手方向【範囲選択】 (mm)
- 40～49.9
- 取付穴ピッチ 短手方向(Y) (mm)
- 42
- 取付穴種類
- 丸穴
- 荷重区分
- 軽荷重
- 取付座A プレート長さ) (mm)
- 70
- 取付座B (プレート幅) (mm)
- 58
- 取付穴径 P (mm)
- 8.8
- （金具・本体）処理 仕上
- 三価クロム化成処理
- 旋回式/固定式
- 旋回式
- 品番
- S
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が40型番あります。
商品情報
外形図
420S
413S
製品仕様
420S(旋回式）
413S（旋回式・ストッパー付き）
規格表
キャスター寸法表
| 品番・品種 | 車輪径 Dmm | 取付高 Hmm | 取付座 A×Bmm | 取付寸法 X×Ymm | 取付穴径 Pmm | 偏心 Emm | 旋回半径 mm |
|---|---|---|---|---|---|---|---|
| 420S | 50 | 70 | 70×58 | 55×42 | 8.8 | 26.0 | 52 |
| 65 | 85 | 70×58 | 55×42 | 8.8 | 29.0 | 63 | |
| 75 | 93 | 70×58 | 55×42 | 8.8 | 28.0 | 67 | |
| 413S | 50 | 70 | 70×58 | 55×42 | 8.8 | 26.0 | 68 |
| 65 | 85 | 70×58 | 55×42 | 8.8 | 29.0 | 69 | |
| 75 | 93 | 70×58 | 55×42 | 8.8 | 28.0 | 69 |

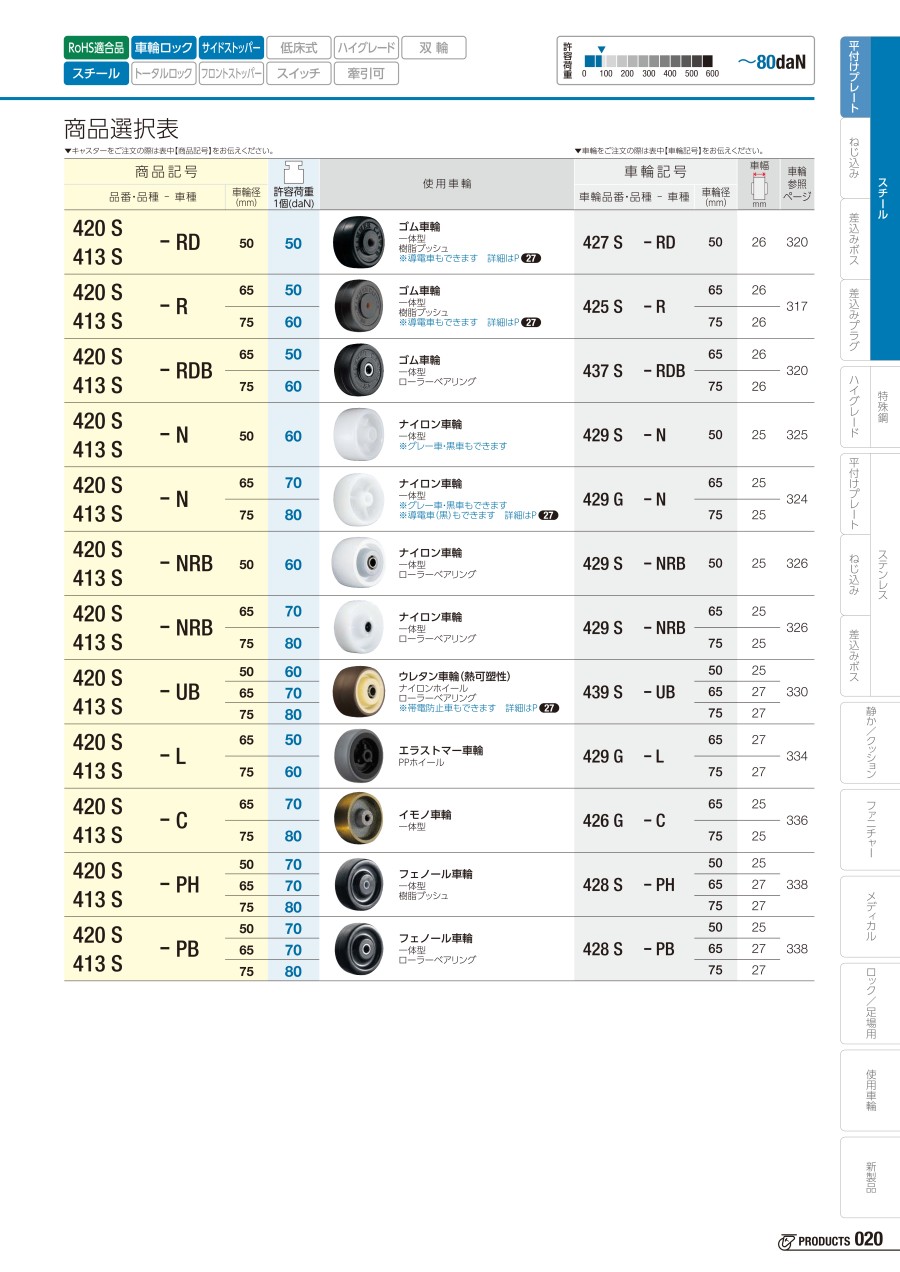

商品選択表
| 商品記号 | 許容荷重 1個(daN) | 車輪構成 | 車輪記号 | 車輪幅 (mm) | |||
|---|---|---|---|---|---|---|---|
| 品番・品種 | 車種 | 車輪径(mm) | |||||
| 420S 413S | -RD | 50 | 50 | ゴム一体車輪 樹脂ブッシュ入 | 427S-RD | 50 | 26 |
| 420S 413S | -R | 65 | 50 | ゴム一体車輪 樹脂ブッシュ入 | 425S-R | 65 | 26 |
| 75 | 60 | 75 | 26 | ||||
| 420S 413S | -RDB | 65 | 50 | ゴム一体車輪 ローラーベアリング入 | 437S-RDB | 65 | 26 |
| 75 | 60 | 75 | 26 | ||||
| 420S 413S | -N | 50 | 60 | ナイロン一体車輪 | 429S-N | 50 | 25 |
| 420S 413S | -N | 65 | 70 | ナイロン一体車輪 | 429G-N | 65 | 25 |
| 75 | 80 | 75 | 25 | ||||
| 420S 413S | -NRB | 50 | 60 | ナイロン一体車輪 ローラーベアリング入 | 429S-NRB | 50 | 25 |
| 420S 413S | -NRB | 65 | 70 | ナイロン一体車輪 ローラーベアリング入 | 429S-NRB | 65 | 25 |
| 75 | 80 | 75 | 25 | ||||
| 420S 413S | -UB | 50 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439S-UB | 50 | 25 |
| 65 | 70 | 65 | 27 | ||||
| 75 | 80 | 75 | 27 | ||||
| 420S 413S | -C | 65 | 70 | イモノ一体車輪 | 426G-C | 65 | 25 |
| 75 | 80 | 75 | 25 | ||||
| 420S 413S | -PH | 50 | 70 | フェノール一体車輪 樹脂ブッシュ入 | 428S-PH | 50 | 25 |
| 65 | 70 | 65 | 27 | ||||
| 75 | 80 | 75 | 27 | ||||
| 420S 413S | -PB | 50 | 70 | フェノール一体車輪 ローラーベアリング入 | 428S-PB | 50 | 25 |
| 65 | 70 | 65 | 27 | ||||
| 75 | 80 | 75 | 27 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,627円 ( 1,790円 ) | 3日目 |
1,697円 ( 1,867円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
1,247円 ( 1,372円 ) | 6日目 |
1,125円 ( 1,238円 ) | 在庫品1日目当日出荷可能 |
1,211円 ( 1,332円 ) | 在庫品1日目当日出荷可能 |
1,413円 ( 1,554円 ) | 6日目 |
1,675円 ( 1,843円 ) | 6日目 |
1,873円 ( 2,060円 ) | 9日目 |
1,219円 ( 1,341円 ) | 6日目 |
1,522円 ( 1,674円 ) | 6日目 |
1,519円 ( 1,671円 ) | 6日目 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
1,001円 ( 1,101円 ) | 在庫品1日目当日出荷可能 |
1,269円 ( 1,396円 ) | 在庫品1日目当日出荷可能 |
1,361円 ( 1,497円 ) | 在庫品1日目当日出荷可能 |
1,487円 ( 1,636円 ) | 在庫品1日目当日出荷可能 |
1,383円 ( 1,521円 ) | 8日目 |
1,698円 ( 1,868円 ) | 6日目 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
628円 ( 691円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
1,096円 ( 1,206円 ) | 6日目 |
1,013円 ( 1,114円 ) | 6日目 |
970円 ( 1,067円 ) | 6日目 |
1,302円 ( 1,432円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,882円 ( 2,070円 ) | 9日目 |
1,255円 ( 1,381円 ) | 6日目 |
1,469円 ( 1,616円 ) | 6日目 |
1,607円 ( 1,768円 ) | 6日目 |
718円 ( 790円 ) | 在庫品1日目当日出荷可能 |
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
642円 ( 706円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,407円 ( 1,548円 ) | 在庫品1日目当日出荷可能 |
1,363円 ( 1,499円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
荷重に対する抵抗力が大きく、旋回もスムーズな代表的な旋回式キャスターです。
【特長】
・組合わせて使用可能。
・旋回部にはスチールボールが上下二段に組み込まれている。
・用途に合わせ車輪の材質及び車径、ストッパーの有無が選択可能。
・金具：三価クロム化成処理。
【用途】
・ハンドトラック・ロールパレット等の物流関連などに最適。
・工場や店舗、事業所などのさまざまな環境で幅広く使用されています。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
ハンマーキャスター
平付けプレートタイプキャスター 420S・413S 車輪径100～150mm
420Sシリーズのサイズ違い（車輪径100～150mm）です。大き目のキャスターが必要な場合はこちらからご選定下さい。
平付けプレートタイプキャスター 420S・413S 車輪径50～75mmのレビュー
装置組立
5
5.02023/07/22
発注数を間違えてしまい即納品を探していましたが
ミスミでは当日出荷可能だったので助かりました。
0人が参考にしています。
工作機械の改善に使用
4
4.02022/04/08
新しく導入した研磨機の水受けに使用しました。
そのままの導入されたものだど移動が容易ではなかったので、このｷｬｽﾀｰを溶...もっと読む
0人が参考にしています。
治具台車
5
5.02022/01/21
納期が短くて品質も問題ありませんでした。また注文したいと思います。
ありがとうございました。
0人が参考にしています。
台車のキャスターに使用
5
5.02021/12/22
台車のキャスターに使用しました。
サイズ、種類豊富で短納期。
いつも助かっております。
製品も問題なく使用出来ました。
0人が参考にしています。
水桶の移動台
5
5.02019/03/21
最初は車輪がゴム巻きホイールを使用していて、ゴム巻きですと
長く使用していると、ゴムが外れてしまいますので、ゴム部が破損...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qどのように選べば良いですか。
A
通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
