平付けプレートタイプキャスター 420M・415M・420MR 車輪径75～125mm

Name: 平付けプレートタイプキャスター 420M・415M・420MR 車輪径75～125mm
Brand: ハンマーキャスター
SKU: 221004981557
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,698円～4,625円

税込単価: 1,868円～5,088円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420E・415E 車輪径85～150mm

通常価格(税別)： 849円 (税込価格：934円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420S・413S 車輪径100～150mm

4.5

通常価格(税別)： 1,797円 (税込価格：1,977円)

通常出荷日：在庫品1日目

産業用に幅広く対応できるキャスタ。【特長】・取付座・取付寸法が各サイズ旋回式・...

詳細情報を確認する

金具材質
スチール
許容荷重【範囲選択】 (daN)
35.01～80.00
取付穴ピッチ長手方向【範囲選択】 (mm)
75～79.9
取付穴ピッチ長手方向(X) (mm)
76(87)
取付穴ピッチ短手方向【範囲選択】 (mm)
50～59.9
取付穴ピッチ短手方向(Y) (mm)
57(60)
取付穴種類
長穴（4つ穴）
荷重区分
軽荷重
取付座A プレート長さ) (mm)
105
取付座B (プレート幅) (mm)
80
取付穴径 P (mm)
8.6
（金具・本体）処理　仕上
クロームメッキ仕上
車輪幅(mm)
32

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

415M

420M

420MR

製品仕様

415M（旋回式トータルロック付き）

420M（旋回式）

420MR（固定式）

トータルロックとは

トータルロックは旋回と車輪の回転を同時にロックできるストッパー機構。

フリー
旋回部と車輪の回転がフリーになる。

ロック
旋回部と車輪の回転がロックされる。

規格表

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm(X'×Y')mm	取付穴径 Pmm	V mm	K mm	偏心 Emm	旋回半径 mm
420M	75	102	105×80	76×57(87×60)	8.6	-	-	30.0	69
	100	125	105×80	76×57(87×60)	8.6	-	-	32.0	84
	125	150	105×80	76×57(87×60)	8.6	-	-	34.0	99
415M	75	102	105×80	76×57(87×60)	8.6	108	10	30.0	108
	100	125	105×80	76×57(87×60)	8.6	117	11	32.0	117
	125	150	105×80	76×57(87×60)	8.6	125	11	34.0	125

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm(X'×Y')mm	取付穴径 Pmm
420MR	75	102	105×80	76×57(87×60)	8.6
	100	125	105×80	76×57(87×60)	8.6
	125	150	105×80	76×57(87×60)	8.6

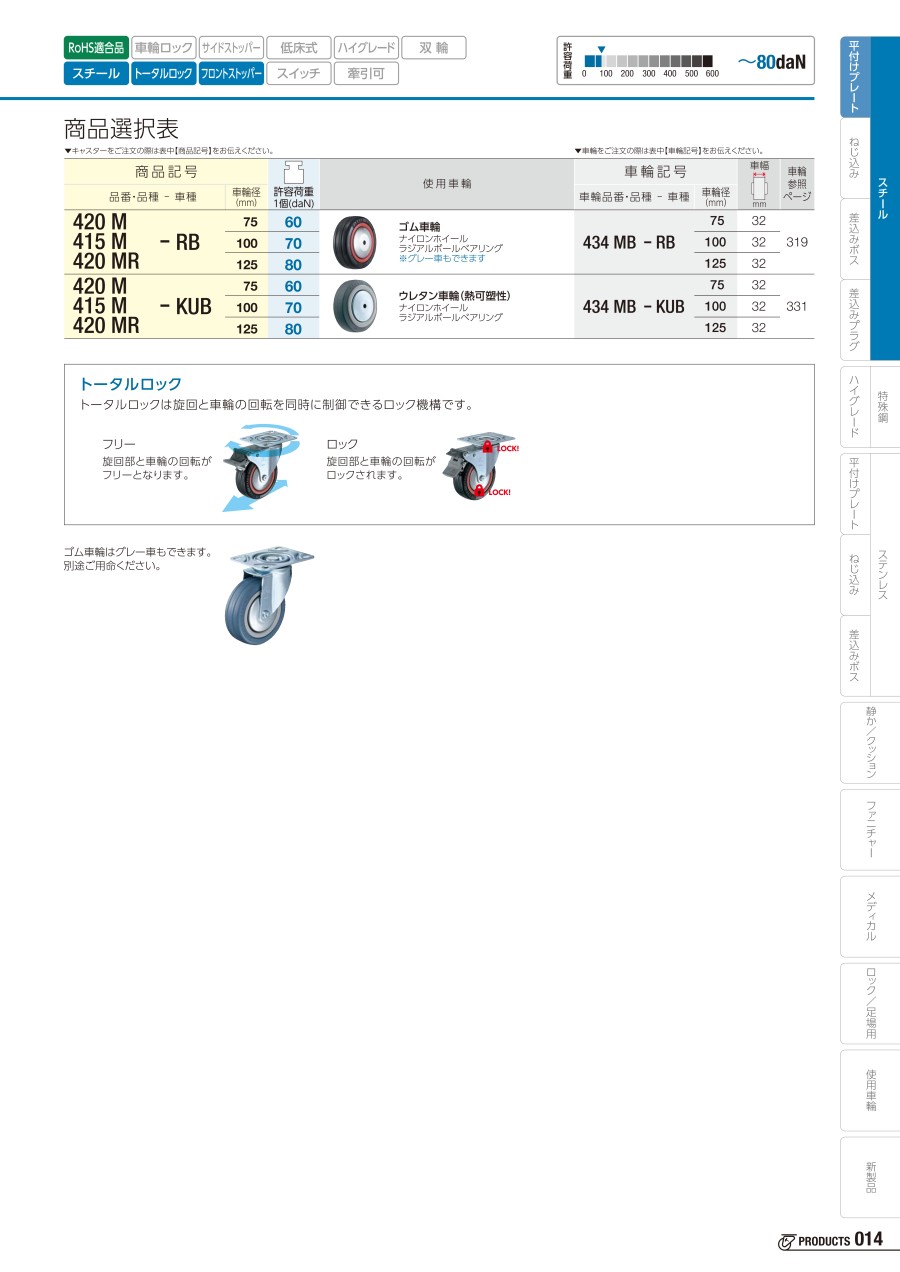

商品選択表

商品記号			許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
品番・品種	車種	車輪径(mm)	許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
420M 415M 420MR	-RB	75	60	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	434MB-RB	75	32
		100	70			100	32
		125	80			125	32
420M 415M 420MR	-KUB	75	60	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	434MB-KUB	75	32
		100	70			100	32
		125	80			125	32

型番リスト

表示件数

型番

キャスタタイプ

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

許容荷重 1個

(daN)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

Ｖ

(mm)

Ｋ

(mm)

旋回式/固定式

色調

品番

車種

車輪構成

最小発注数量

平付けプレート旋回式	100.1～130	102	70.1～95	75	ウレタン	トータルロックキャスター	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	108	30	108	10	旋回式	黒	M	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	125	95.1～125	100	ウレタン	トータルロックキャスター	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	117	32	117	11	旋回式	黒	M	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	150	95.1～125	125	ウレタン	トータルロックキャスター	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80	125	34.0	125	11	旋回式	黒	M	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	102	70.1～95	75	ゴム	トータルロックキャスター	-	60	108	30	108	10	旋回式	黒	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	102	70.1～95	75	ゴム	トータルロックキャスター	-	60	108	30	108	10	旋回式	グレー	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	125	95.1～125	100	ゴム	トータルロックキャスター	-	70	117	32	117	11	旋回式	黒	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	125	95.1～125	100	ゴム	トータルロックキャスター	-	70	117	32	117	11	旋回式	グレー	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	150	95.1～125	125	ゴム	トータルロックキャスター	-	80	125	34.0	125	11	旋回式	黒	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	150	95.1～125	125	ゴム	トータルロックキャスター	-	80	125	34.0	125	11	旋回式	グレー	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	102	70.1～95	75	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	69	30	-	-	旋回式	黒	M	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	125	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	84	32	-	-	旋回式	黒	M	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	150	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80	99	34.0	-	-	旋回式	黒	M	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	102	70.1～95	75	ゴム	なし	-	60	69	30	-	-	旋回式	黒	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	102	70.1～95	75	ゴム	なし	-	60	69	30	-	-	旋回式	グレー	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	125	95.1～125	100	ゴム	なし	-	70	84	32	-	-	旋回式	黒	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	100.1～130	125	95.1～125	100	ゴム	なし	-	70	84	32	-	-	旋回式	グレー	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	150	95.1～125	125	ゴム	なし	-	80	99	34.0	-	-	旋回式	黒	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート旋回式	130.1～170	150	95.1～125	125	ゴム	なし	-	80	99	34.0	-	-	旋回式	グレー	M	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100.1～130	102	70.1～95	75	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	-	-	-	-	固定式	黒	MR	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100.1～130	125	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	-	-	-	-	固定式	黒	MR	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	130.1～170	150	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	80	-	-	-	-	固定式	黒	MR	KUB	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100.1～130	102	70.1～95	75	ゴム	なし	-	60	-	-	-	-	固定式	黒	MR	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100.1～130	102	70.1～95	75	ゴム	なし	-	60	-	-	-	-	固定式	グレー	MR	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100.1～130	125	95.1～125	100	ゴム	なし	-	70	-	-	-	-	固定式	黒	MR	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	100.1～130	125	95.1～125	100	ゴム	なし	-	70	-	-	-	-	固定式	グレー	MR	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	130.1～170	150	95.1～125	125	ゴム	なし	-	80	-	-	-	-	固定式	黒	MR	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個
平付けプレート固定式	130.1～170	150	95.1～125	125	ゴム	なし	-	80	-	-	-	-	固定式	グレー	MR	RB	ナイロンホイールゴム巻車輪ラジアルボールベアリング入	1個

通常単価(税別) (税込単価)	通常出荷日

3,542円 ( 3,896円 )	在庫品1日目当日出荷可能
4,138円 ( 4,552円 )	在庫品1日目当日出荷可能
4,625円 ( 5,088円 )	在庫品1日目当日出荷可能
3,190円 ( 3,509円 )	在庫品1日目当日出荷可能
2,485円 ( 2,734円 )	8日目
3,565円 ( 3,922円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	8日目
4,272円 ( 4,699円 )	6日目
3,501円 ( 3,851円 )	8日目
2,894円 ( 3,183円 )	在庫品1日目当日出荷可能
2,992円 ( 3,291円 )	6日目
3,758円 ( 4,134円 )	6日目
2,011円 ( 2,212円 )	在庫品1日目当日出荷可能
1,768円 ( 1,945円 )	8日目
2,314円 ( 2,545円 )	在庫品1日目当日出荷可能
2,208円 ( 2,429円 )	8日目
3,497円 ( 3,847円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	8日目
2,582円 ( 2,840円 )	11日目
3,075円 ( 3,383円 )	在庫品1日目当日出荷可能
3,344円 ( 3,678円 )	6日目
2,206円 ( 2,427円 )	在庫品1日目当日出荷可能
1,698円 ( 1,868円 )	8日目
2,528円 ( 2,781円 )	7日目
2,089円 ( 2,298円 )	8日目
2,973円 ( 3,270円 )	11日目
2,644円 ( 2,908円 )	8日目

詳細情報

基本情報

基本情報

産業用に幅広く対応できるキャスタ。
【特長】
・取付座・取付寸法が各サイズ旋回式・固定式ともに共通の堅牢さと安定感のあるタイプ。
・車輪は防塵カバー付。
・固定式、旋回式が選択可能。
・車輪サイズは75、100、125の3サイズをラインナップ。
・旋回式はトータルロック機構付が選択可能。
【用途】
・工場や店舗、事務所などに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ハンマーキャスター
平付けプレートタイプキャスター 420S・413S 車輪径50～75mm
一般的な平付けプレートタイプキャスターの420Sです。用途に合わせてご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平付けプレートタイプキャスター 420M・415M・420MR 車輪径75～125mmのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

台車製品に使用

満足度：5.02023/02/03

台車製品に使用しました。車輪径他条件に当てはまるこの製品に決めました。ストッパーが無いタイプの納期が６日後出荷だった...もっと読む

0人が参考にしています。

内製加工設備の部材として購入

満足度：5.02022/09/30

要求通りの機能でスムーズに動きました。移動頻度は多くありませんが、設置、レイアウト変更に役立ちます。納期も短く助かり...もっと読む

0人が参考にしています。

パイプフレーム台車（自作）

満足度：4.02020/12/08

ロック＋解除部分が同位置に有り、他の車輪に比べて上側に有るためか、回転してもロック部分が邪魔にならない。また、静音タイプ...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qトータルロック機構とはなんですか？

旋回と車輪の回転を同時にロック出来るストッパー機構です。
