ハンマーキャスター

平付けプレートタイプキャスター 420E・415E 車輪径85～150mm

Name: 平付けプレートタイプキャスター 420E・415E 車輪径85～150mm
Brand: ハンマーキャスター
SKU: 221004981524
Rating: 5 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 849円～6,612円

税込単価: 934円～7,273円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420E・415E 車輪径40～75mm

4.9

通常価格(税別)： 368円 (税込価格：405円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンマーキャスター

平付けプレートタイプキャスター 420ER・415ER 車輪径85～125mm

通常価格(税別)： 858円 (税込価格：944円)

通常出荷日：在庫品1日目

クロムメッキ仕上げで、デザイン性と軽快さを要求される機器に最適な旋回式キャスタ...

詳細情報を確認する

キャスタタイプ
平付けプレート旋回式
金具材質
スチール
許容荷重【範囲選択】 (daN)
35.01～80.00
取付穴ピッチ長手方向【範囲選択】 (mm)
80～84.9
取付穴ピッチ長手方向(X) (mm)
82
取付穴ピッチ短手方向【範囲選択】 (mm)
40～49.9
取付穴ピッチ短手方向(Y) (mm)
40
取付穴種類
丸穴
荷重区分
軽荷重
取付座A プレート長さ) (mm)
100
取付座B (プレート幅) (mm)
58
取付穴径 P (mm)
8.8
（金具・本体）処理　仕上
クロームメッキ仕上
旋回式/固定式
旋回式
品番
E

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

420E

415E

製品仕様

420E（旋回式）
金具:クロームメッキ仕上

415E（旋回式・ストッパー付き）
金具:クロームメッキ仕上げ（ハンドルは三価クロム化成処理）

規格表

キャスター寸法表

品番・品種	車輪径 Dmm	取付高 Hmm	取付座 A×Bmm	取付寸法 X×Ymm	取付穴径 Pmm	偏心 Emm	旋回半径 mm
420E	85	103	100×58	82×40	8.8	28.0	72
	100	122	100×58	82×40	8.8	32.0	83
	125	148	100×58	82×40	8.8	39.0	103
	150	176	100×58	82×40	8.8	42.0	118
415E	85	103	100×58	82×40	8.8	28.0	74
	100	122	100×58	82×40	8.8	32.0	83
	125	148	100×58	82×40	8.8	39.0	103
	150	176	100×58	82×40	8.8	42.0	118

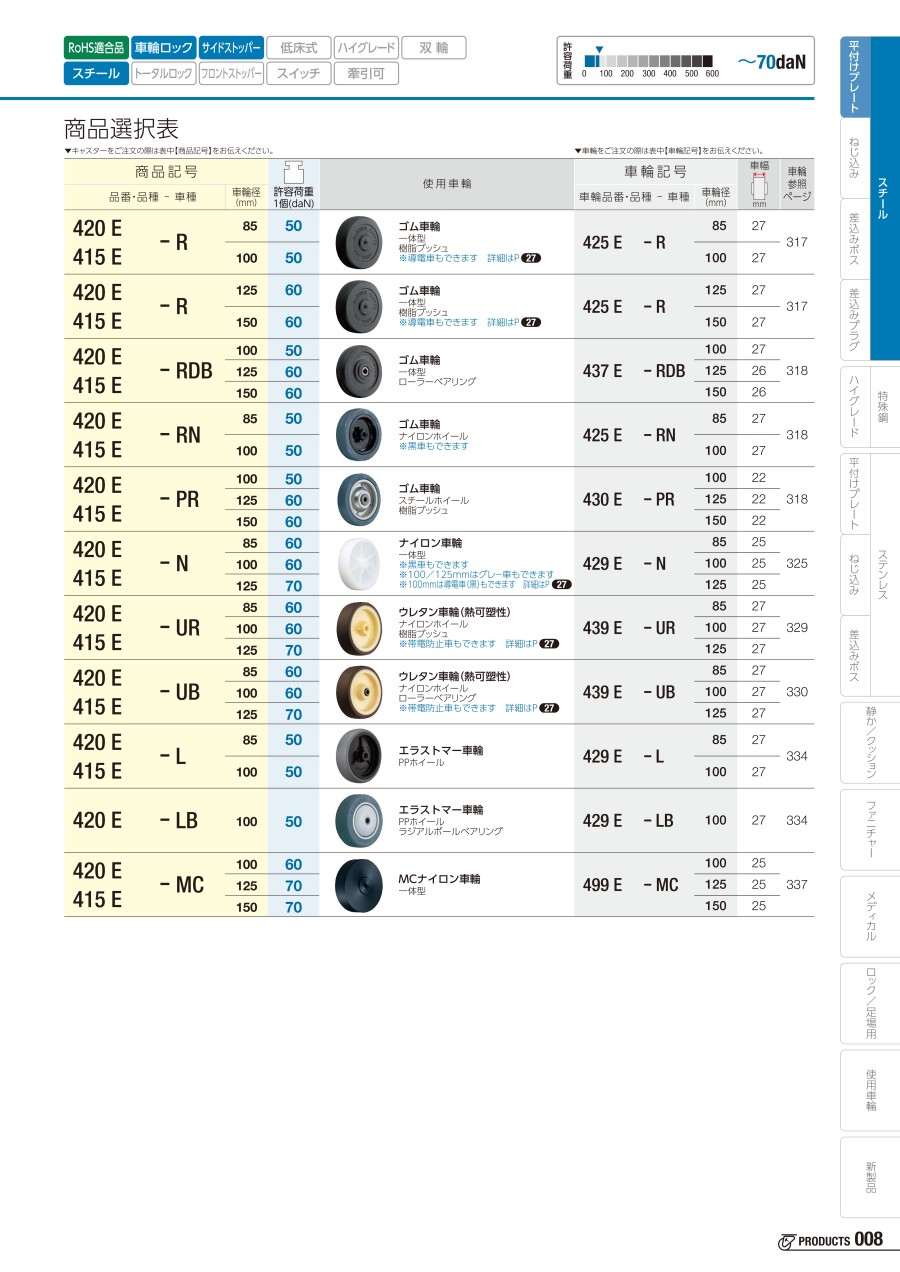

商品選択表

商品記号			許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
品番・品種	車種	車輪径(mm)	許容荷重 1個(daN)	車輪構成	車輪記号		車輪幅 (mm)
420E 415E	-R	85	50	ゴム一体車輪樹脂ブッシュ入	425E-R	85	27
420E 415E	-R	100	50	ゴム一体車輪樹脂ブッシュ入	425E-R	100	27
420E 415E	-R	125	60	ゴム一体車輪樹脂ブッシュ入	425E-R	125	27
420E 415E	-R	150	60	ゴム一体車輪樹脂ブッシュ入	425E-R	150	27
420E 415E	-RDB	100	50	ゴム一体車輪ローラーベアリング入	437E-RDB	100	27
		125	60			125	26
		150	60			150	26
420E 415E	-RN	85	50	ナイロンホイールゴム巻車輪	425E-RN	85	27
420E 415E	-RN	100	50	ナイロンホイールゴム巻車輪	425E-RN	100	27
420E 415E	-PR	100	50	鉄板ホイールゴム巻車輪樹脂ブッシュ入	430E-PR	100	22
		125	60			125	22
		150	60			150	22
420E 415E	-N	85	60	ナイロン一体車輪	429E-N	85	25
		100	60			100	25
		125	70			125	25
420E 415E	-UR	85	60	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	439E-UR	85	27
		100	60			100	27
		125	70			125	27
420E 415E	-UB	85	60	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	439E-UB	85	27
		100	60			100	27
		125	70			125	27
420E	-LB	100	50	PPホイールエラストマー巻車輪ラジアルボールベアリング入	429E-LB	100	27
420E 415E	-MC	100	60	MCナイロン一体車輪	499E-MC	100	25
		125	70			125	25
		150	70			150	25

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

許容荷重 1個

(daN)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

車種

車輪幅(mm)

車輪構成

最小発注数量

100.1～130	122	95.1～125	100	[ナイロン] MCナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	60	83	32	MC	25	MCナイロン一体車輪	1個
130.1～170	148	95.1～125	125	[ナイロン] MCナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	70	103	39.0	MC	25	MCナイロン一体車輪	1個
170.1～200	176	125.1～160	150	[ナイロン] MCナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	70	118	42.0	MC	25	MCナイロン一体車輪	1個
100.1～130	103	70.1～95	85	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	60	74	28.0	N	25	ナイロン一体車輪	1個
100.1～130	122	95.1～125	100	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	60	83	32	N	25	ナイロン一体車輪	1個
130.1～170	148	95.1～125	125	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	70	103	39.0	N	25	ナイロン一体車輪	1個
100.1～130	122	95.1～125	100	ゴム	回転ストッパ付	-	50	83	32	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	148	95.1～125	125	ゴム	回転ストッパ付	-	60	103	39.0	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
170.1～200	176	125.1～160	150	ゴム	回転ストッパ付	-	60	118	42.0	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
100.1～130	103	70.1～95	85	ゴム	回転ストッパ付	-	50	74	28.0	R	27	ゴム一体車輪樹脂ブッシュ入	1個
100.1～130	122	95.1～125	100	ゴム	回転ストッパ付	-	50	83	32	R	27	ゴム一体車輪樹脂ブッシュ入	1個
130.1～170	148	95.1～125	125	ゴム	回転ストッパ付	-	60	103	39.0	R	27	ゴム一体車輪樹脂ブッシュ入	1個
170.1～200	176	125.1～160	150	ゴム	回転ストッパ付	-	60	118	42.0	R	27	ゴム一体車輪樹脂ブッシュ入	1個
100.1～130	103	70.1～95	85	ゴム	回転ストッパ付	-	50	74	28.0	RN	27	ナイロンホイールゴム巻車輪	1個
100.1～130	122	95.1～125	100	ゴム	回転ストッパ付	-	50	83	32	RN	27	ナイロンホイールゴム巻車輪	1個
100.1～130	103	70.1～95	85	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	74	28.0	UB	27	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	1個
100.1～130	122	95.1～125	100	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	83	32	UB	27	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	1個
130.1～170	148	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	103	39.0	UB	27	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	1個
100.1～130	103	70.1～95	85	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	74	28.0	UR	27	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	1個
100.1～130	122	95.1～125	100	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	83	32	UR	27	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	1個
130.1～170	148	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	103	39.0	UR	27	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	1個
100.1～130	122	95.1～125	100	[ナイロン] MCナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	60	83	32	MC	25	MCナイロン一体車輪	1個
130.1～170	148	95.1～125	125	[ナイロン] MCナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	70	103	39.0	MC	25	MCナイロン一体車輪	1個
170.1～200	176	125.1～160	150	[ナイロン] MCナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	70	118	42.0	MC	25	MCナイロン一体車輪	1個
100.1～130	103	70.1～95	85	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	60	72	28.0	N	25	ナイロン一体車輪	1個
100.1～130	122	95.1～125	100	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	60	83	32	N	25	ナイロン一体車輪	1個
100.1～130	122	95.1～125	100	ゴム	なし	-	50	83	32	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	148	95.1～125	125	ゴム	なし	-	60	103	39.0	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
170.1～200	176	125.1～160	150	ゴム	なし	-	60	118	42.0	PR	22	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
100.1～130	103	70.1～95	85	ゴム	なし	-	50	72	28.0	R	27	ゴム一体車輪樹脂ブッシュ入	1個
100.1～130	122	95.1～125	100	ゴム	なし	-	50	83	32	R	27	ゴム一体車輪樹脂ブッシュ入	1個
130.1～170	148	95.1～125	125	ゴム	なし	-	60	103	39.0	R	27	ゴム一体車輪樹脂ブッシュ入	1個
170.1～200	176	125.1～160	150	ゴム	なし	-	60	118	42.0	R	27	ゴム一体車輪樹脂ブッシュ入	1個
100.1～130	103	70.1～95	85	ゴム	なし	-	50	72	28.0	RN	27	ナイロンホイールゴム巻車輪	1個
100.1～130	122	95.1～125	100	ゴム	なし	-	50	83	32	RN	27	ナイロンホイールゴム巻車輪	1個
100.1～130	103	70.1～95	85	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	72	28.0	UB	27	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	1個
100.1～130	122	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	83	32	UB	27	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	1個
130.1～170	148	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	103	39.0	UB	27	ナイロンホイール熱可塑性ウレタン巻車輪ローラーベアリング入	1個
100.1～130	103	70.1～95	85	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	72	28.0	UR	27	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	1個
100.1～130	122	95.1～125	100	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	60	83	32	UR	27	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	1個
130.1～170	148	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	70	103	39.0	UR	27	ナイロンホイール熱可塑性ウレタン巻車輪樹脂ブッシュ入	1個

通常単価(税別) (税込単価)	通常出荷日

4,037円 ( 4,441円 )	6日目
5,322円 ( 5,854円 )	6日目
6,612円 ( 7,273円 )	6日目
1,118円 ( 1,230円 )	6日目
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	5日目
1,961円 ( 2,157円 )	在庫品1日目当日出荷可能
2,307円 ( 2,538円 )	6日目
2,437円 ( 2,681円 )	6日目
1,193円 ( 1,312円 )	在庫品1日目当日出荷可能
1,497円 ( 1,647円 )	在庫品1日目当日出荷可能
2,097円 ( 2,307円 )	在庫品1日目当日出荷可能
2,977円 ( 3,275円 )	3日目
1,506円 ( 1,657円 )	6日目
1,590円 ( 1,749円 )	6日目
1,966円 ( 2,163円 )	6日目
2,119円 ( 2,331円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	6日目
1,908円 ( 2,099円 )	6日目
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,089円 ( 2,298円 )	5日目
3,779円 ( 4,157円 )	6日目
5,187円 ( 5,706円 )	6日目
6,521円 ( 7,173円 )	6日目
884円 ( 972円 )	在庫品1日目当日出荷可能
849円 ( 934円 )	在庫品1日目当日出荷可能
1,619円 ( 1,781円 )	在庫品1日目当日出荷可能
1,871円 ( 2,058円 )	在庫品1日目当日出荷可能
2,203円 ( 2,423円 )	6日目
1,382円 ( 1,520円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
2,097円 ( 2,307円 )	在庫品1日目当日出荷可能
2,931円 ( 3,224円 )	在庫品1日目当日出荷可能
1,123円 ( 1,235円 )	6日目
1,738円 ( 1,912円 )	6日目
1,823円 ( 2,005円 )	11日目
2,121円 ( 2,333円 )	在庫品1日目当日出荷可能
2,549円 ( 2,804円 )	6日目
1,966円 ( 2,163円 )	在庫品1日目当日出荷可能
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

クロムメッキ仕上げで、デザイン性と軽快さを要求される機器に最適な旋回式キャスターです。
【特長】
・組合わせて使用可能。
・用途に合わせ車輪の材質及び車径、ストッパー有無が選択可能。
【用途】
・事務機器や家具、屋内運搬車や軽量ラック等、幅広く使用されています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ハンマーキャスター
平付けプレートタイプキャスター 420E・415E 車輪径40～75mm
420Eのサイズ違い（車輪径40～75ｍｍ）です。小さめのキャスターが必要な場合こちらからご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平付けプレートタイプキャスター 420E・415E 車輪径85～150mmのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

台車

満足度：5.02021/03/01

自在と固定の取付寸法が同じなのがいいです。これってなかなかないです。

0人が参考にしています。

自社製品

満足度：5.02020/08/18

自社製品に使用しています。サイズも色々あり用途に合わせて選択できるのが良いです。

0人が参考にしています。

台車の車輪に

満足度：5.02020/08/15

自在車と固定車の取付位置が同じなので、自在と固定のチェンジが可。

0人が参考にしています。

台車キャスターの交換用

満足度：5.02020/02/14

台車のキャスターが壊れたので、交換用にこのキャスター（415E-R100、415E-R100）を使いました。台車は工場内...もっと読む

0人が参考にしています。

自社製品の走行時足場に使用

満足度：5.02018/07/17

自社製品の走行時足場として使用しています。得意先様のニーズにあわせ一品物の製品製作になるため、都度車輪特性、サイズ、材質...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qどのように選べば良いですか？

通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
