ダイスライド スラストワッシャー TAシリーズ
- 通常単価(税別)
- 1,397円～16,815円
- 税込単価
- 1,537円～18,497円
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受です。用途・使用...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- ベース金属：高力黄銅
- 鉛フリー

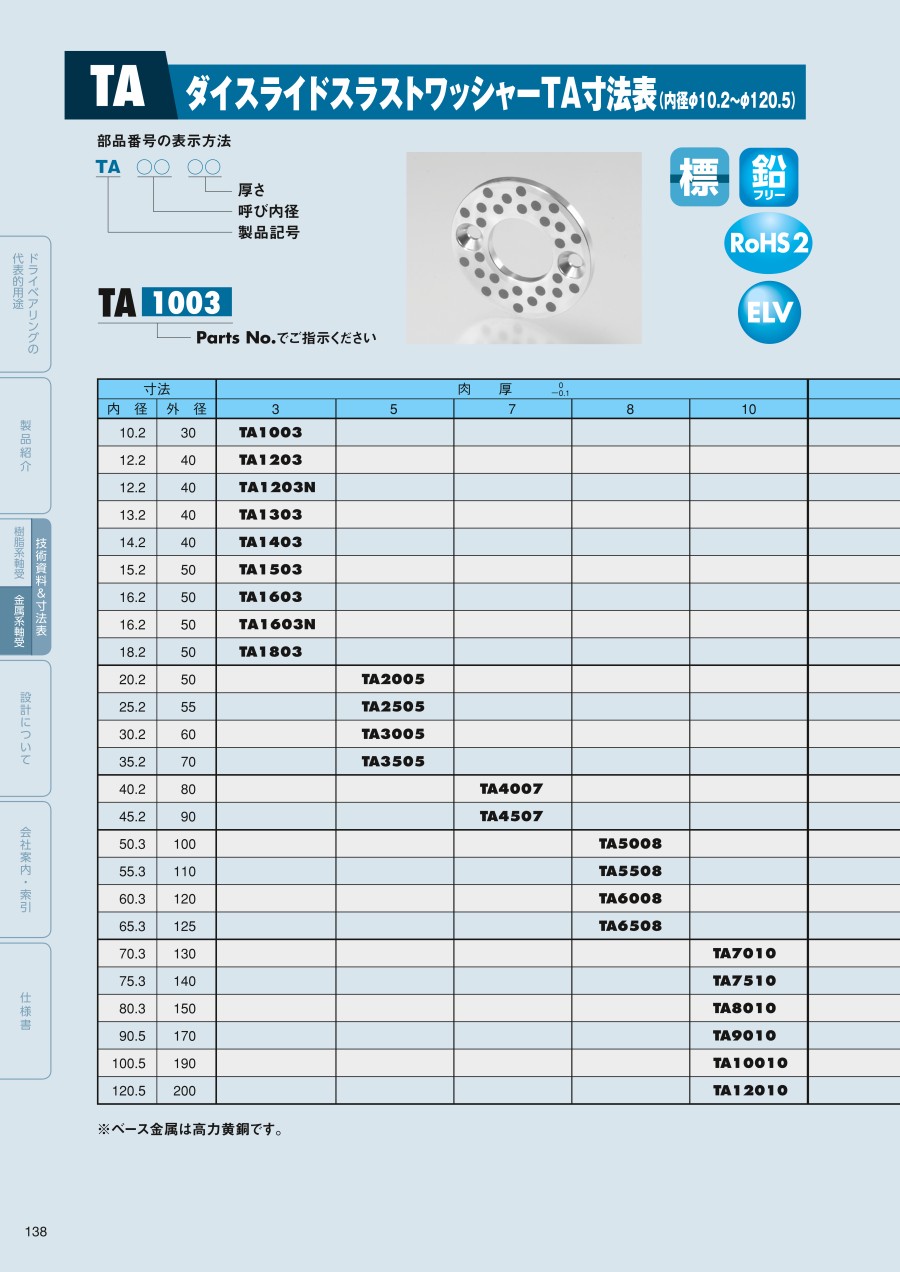

規格表
| 型番 | 寸法 | 肉厚 （-0.1～0） | 取付穴 | 面取り | ||||
|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | P.C.D. | 個数 | 使用皿ネジ | a | b | ||
| TA1003 | 10.2 | 30 | 3 | 20 | 2 | M3 | 1.5 | 0.3 |
| TA1203 | 12.2 | 40 | 3 | 28 | 2 | M3 | 2 | 0.4 |
| TA1203N | 12.2 | 40 | 3 | 皿ネジ用穴ナシ | 2 | 0.4 | ||
| TA1303 | 13.2 | 40 | 3 | 28 | 2 | M3 | 2 | 0.4 |
| TA1403 | 14.2 | 40 | 3 | 28 | 2 | M3 | 2 | 0.4 |
| TA1503 | 15.2 | 50 | 3 | 35 | 2 | M3 | 2 | 0.4 |
| TA1603 | 16.2 | 50 | 3 | 35 | 2 | M3 | 2 | 0.4 |
| TA1603N | 16.2 | 50 | 3 | 皿ネジ用穴ナシ | 2 | 0.4 | ||
| TA1803 | 18.2 | 50 | 3 | 35 | 2 | M3 | 2 | 0.4 |
| TA2005 | 20.2 | 50 | 5 | 35 | 2 | M5 | 2.5 | 0.4 |
| TA2505 | 25.2 | 55 | 5 | 40 | 2 | M5 | 2.5 | 0.4 |
| TA3005 | 30.2 | 60 | 5 | 45 | 2 | M5 | 2.5 | 0.4 |
| TA3505 | 35.2 | 70 | 5 | 50 | 2 | M5 | 2.5 | 0.4 |
| TA4007 | 40.2 | 80 | 7 | 60 | 2 | M6 | 3 | 0.5 |
| TA4507 | 45.2 | 90 | 7 | 70 | 2 | M6 | 3 | 0.5 |
| TA5008 | 50.3 | 100 | 8 | 75 | 4 | M6 | 4 | 0.7 |
| TA5508 | 55.3 | 110 | 8 | 85 | 4 | M6 | 4 | 0.7 |
| TA6008 | 60.3 | 120 | 8 | 90 | 4 | M8 | 5 | 0.9 |
| TA6508 | 65.3 | 125 | 8 | 95 | 4 | M8 | 5 | 0.9 |
| TA7010 | 70.3 | 130 | 10 | 100 | 4 | M8 | 5 | 0.9 |
| TA7510 | 75.3 | 140 | 10 | 110 | 4 | M8 | 5 | 0.9 |
| TA8010 | 80.3 | 150 | 10 | 120 | 4 | M8 | 5 | 0.9 |
| TA9010 | 90.5 | 170 | 10 | 140 | 4 | M10 | 5 | 0.9 |
| TA10010 | 100.5 | 190 | 10 | 160 | 4 | M10 | 5 | 0.9 |
| TA12010 | 120.5 | 200 | 10 | 175 | 4 | M10 | 5 | 0.9 |
商品特長詳細
ダイスライド（固体潤滑剤埋込型）の特長
- 高荷重・低速運動条件下での往復運動、断続運動、揺動運動のように油膜形成が困難な使用個所で優れた耐摩耗特性を発揮します。
- 河川水の中や海水の中また、金属ベースおよび固体潤滑剤の耐薬品性を必要とする液体中や発生ガス中などの給油困難な個所に使用できます。（酸・アルカリ性雰囲気においては、種類・濃度・湿度により異なります。）
物理的性質
ベース金属の特性
| 項目 | 単位など | ダイスライドS（高力黄銅ベース） |
|---|---|---|
| 比重 | - | 8.2 |
| 線膨張係数 | ×10-6/℃ | 16～20 |
| 熱伝導率 | cal/sec℃・cm | 0.09～0.13 |
| 引張強さ | N/mm2 | 690以上 |
| 衝撃強さ | N・m/cm2 | 19 |
| 硬さ | HB | 210以上 |
| 縦弾性係数 | kN/mm2 | 98～137 |
| 圧縮耐力（0.1%） | N/mm2 | 350以上 |
| 軸受面の固体潤滑剤面積 | % | 25～30 |
| 伸び | % | 12以上 |
軸受特性
| 種類 | ベース金属 | プラグ32号 | 給油条件 | 許容最高荷重 ※MPa | 許容最高速度 ※m/min | 許容最高PV値 ※MPa・m/min | 使用限界温度 ※℃ |
|---|---|---|---|---|---|---|---|
| ダイスライドS | 高力黄銅 | A | 無給油 | 49.0 | 15 | 196.1 | 常温 |
| 24.5 | 15 | 98.1 | 250 | ||||
| グリス溜式定期給油 | 24.5 | 50 | 147.1 | 250 | |||
| 滴下給油 | 24.5 | 100 | 196.1 | 250 | |||
| K | 無給油 | 49.0 | 15 | 99.0 | 80 |
※100℃以上の高温条件でご使用の場合は、PV値に余裕をもたせて設計する必要があります。
※限りなくV=0に近い極めて低い速度で摺動する場合など、使用条件によっては上記以上の面圧でも使用可能です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,256円 ( 2,482円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 32日目 |
2,039円 ( 2,243円 ) | 在庫品1日目当日出荷可能 |
16,815円 ( 18,497円 ) | 4日目 |
1,949円 ( 2,144円 ) | 在庫品1日目当日出荷可能 |
2,252円 ( 2,477円 ) | 在庫品1日目当日出荷可能 |
2,555円 ( 2,811円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
2,331円 ( 2,564円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
2,701円 ( 2,971円 ) | 在庫品1日目当日出荷可能 |
2,511円 ( 2,762円 ) | 4日目 |
2,278円 ( 2,506円 ) | 在庫品1日目当日出荷可能 |
3,259円 ( 3,585円 ) | 在庫品1日目当日出荷可能 |
5,108円 ( 5,619円 ) | 在庫品1日目当日出荷可能 |
5,139円 ( 5,653円 ) | 在庫品1日目当日出荷可能 |
6,412円 ( 7,053円 ) | 4日目 |
6,526円 ( 7,179円 ) | 32日目 |
7,185円 ( 7,904円 ) | 4日目 |
8,761円 ( 9,637円 ) | 在庫品1日目当日出荷可能 |
7,797円 ( 8,577円 ) | 10日目 |
詳細情報
基本情報
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受です。
用途・使用条件により、ベース金属・プラグを選択できます。
【特長】
・メンテナンスフリーで給油の必要がありません。
・耐摩耗特性が極めて優れています。
・摩擦係数が低い。
・低温から高温まで広い範囲で使用できます。
・形状や大きさに自由設計が可能です。
・耐蝕性、および耐薬品性に優れています。
・耐衝撃性に優れています。
