岩田製作所

センサブラケット Z型ドグブラケット

センサブラケット Z型ドグブラケット
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

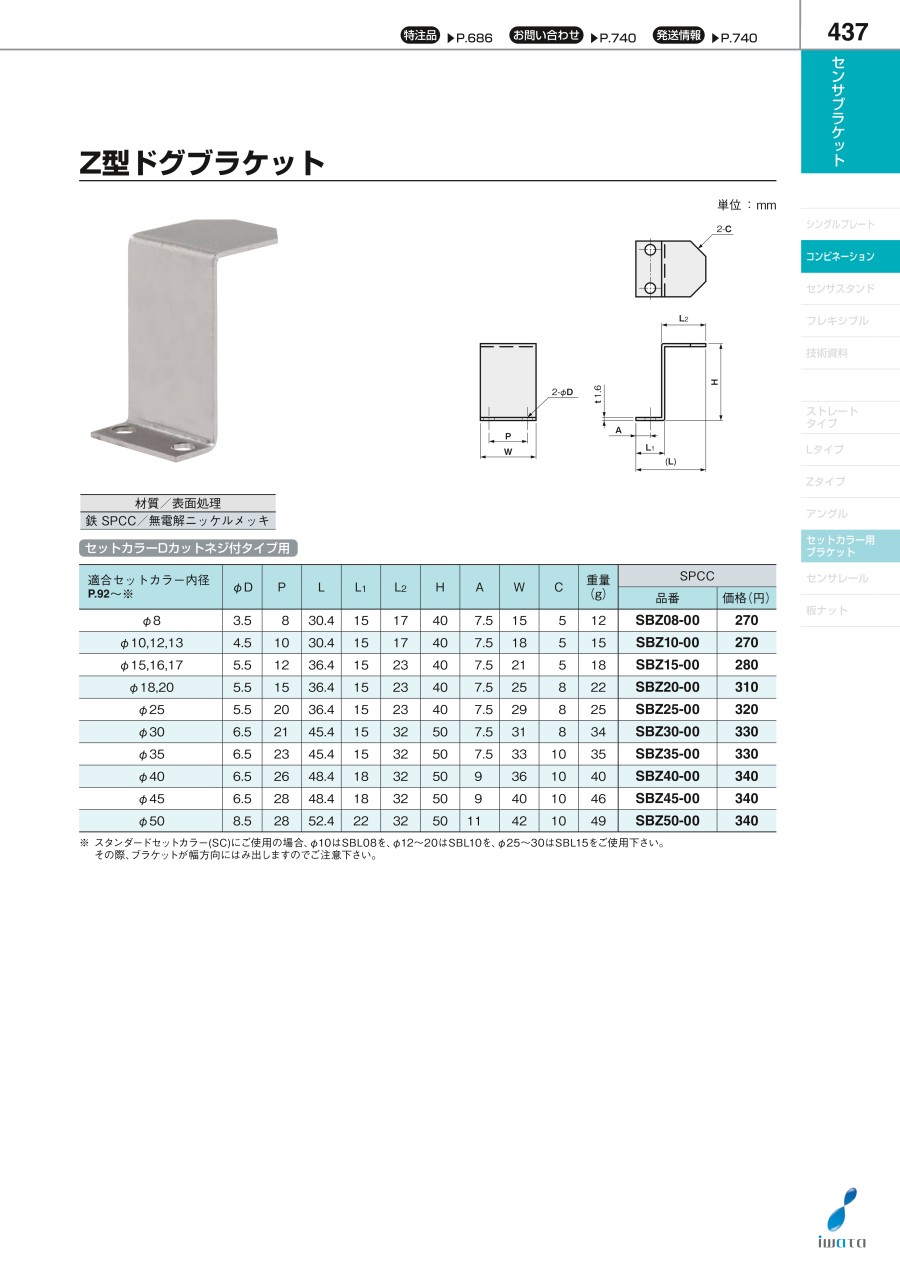

センサブラケット Z型ドグブラケット 外形図1

製品仕様

材質／表面処理
鉄 SPCC／無電解ニッケルメッキ

規格表

セットカラーDカットネジ付タイプ用

センサブラケット Z型ドグブラケット 規格表

※スタンダードセットカラー（SC）にご使用の場合、φ10はSBL08を、φ12～20はSBL10を、φ25～30はSBL15をご使用下さい。その際、ブラケットが幅方向にはみ出しますのでご注意下さい。

型番リスト

表示件数
  • 1
    • 型番
    SBZ08-00
    SBZ10-00
    SBZ15-00
    SBZ20-00
    SBZ25-00
    SBZ30-00
    SBZ35-00
    SBZ40-00
    SBZ45-00
    SBZ50-00

    幅

    (mm)

    厚さ/高さ

    (mm)

    内径

    (φ)

    基準寸法 L

    (mm)

    対応サイズ

    		RoHS2（10物質）?最小発注数量
    15
    40
    3.5
    30.4
    8
    対応
    4個
    18
    40
    4.5
    30.4
    10,12,13
    対応
    4個
    21
    40
    5.5
    36.4
    15,16,17
    対応
    4個
    25
    40
    5.5
    36.4
    18,20
    対応
    4個
    29
    40
    5.5
    36.4
    25
    対応
    4個
    31
    50
    6.5
    45.4
    30
    対応
    4個
    33
    50
    6.5
    45.4
    35
    対応
    4個
    36
    50
    6.5
    48.4
    40
    対応
    4個
    40
    50
    6.5
    48.4
    45
    対応
    4個
    42
    50
    8.5
    52.4
    50
    対応
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    486円
    ( 535円 )
    5日目
    467円
    ( 514円 )
    5日目
    436円
    ( 480円 )
    5日目
    530円
    ( 583円 )
    5日目
    558円
    ( 614円 )
    4日目
    578円
    ( 636円 )
    4日目
    513円
    ( 564円 )
    5日目
    522円
    ( 574円 )
    4日目
    610円
    ( 671円 )
    5日目
    571円
    ( 628円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    岩田製作所のセットカラーと組み合わせることでドグとしてご使用頂けます。
