岩田製作所

セットベースセリボルトタイプ

Name: セットベース セリボルトタイプ
Brand: 岩田製作所
SKU: 221004981007
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 998円～5,029円

税込単価: 1,098円～5,532円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・位置決めをするボルトを取り付けるためのブロックです。・テンショナーの部品としてもご使用いただ...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

岩田製作所

セットベース用ベースカラー

通常価格(税別)： 348円 (税込価格：383円)

通常出荷日：5 日目

よく一緒に見られています

岩田製作所

セットベース押し引きタイプ

通常価格(税別)： 1,489円 (税込価格：1,638円)

通常出荷日：在庫品1日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PA

PB

PC

PD

PE

PF

製品仕様

材質／表面処理

タイプ	-Z	-S
PA／PB／PC／PD	鉄 SS400／黒染め	ステンレス SUS304
PE	鉄 S25C／黒染め	ステンレス SUS13
PF	鉄 S25C／黒染め	-

取付図

※ボルト、ナットは付属していません。

取付参考図

a：調整用ボルト中心と本体上面の寸法
b：セットベースと本体側の取付寸法
d：ロックナットと本体上面の最小隙間

調整ボルト	寸法（mm）
調整ボルト	a	b	d
M4	5	5	1
M5	6	5	1.4
M6	7	6	1.2
M8	9	6	1.5
M10	12	8	2.2

a：調整用ボルト中心と本体上面の寸法
W：ロックナットと本体上面の隙間寸法

調整ボルト	寸法（mm）
調整ボルト	a	W
M4	5	1
M5	6	1.4
M6	7	1.2
M8	9	1.5
M10	11	1.2

a：調整用ボルト中心と本体上面の寸法
b：セットベースと本体側の取付寸法
W：ロックナットと本体上面の最小隙間

調整ボルト	寸法（mm）
調整ボルト	a	b	d
M4	5	5	1
M5	6	6	1.4
M6	7	6	1.2
M8	9	8	1.5
M10	12	10	2.2

a：調整用ボルト中心と本体上面の寸法
b：セットベースと本体側の取付寸法
W：ロックナットと本体上面の最小隙間

調整ボルト	寸法（mm）
調整ボルト	a	b	d
M4	5	5	1
M5	6	6	1.4
M6	7	6	1.2
M8	9	8	1.5
M10	12	10	2.2

a：調整用ボルト中心と本体上面の寸法

調整ボルト	寸法（mm）
調整ボルト	a
M4	15
M5	17
M6	20
M8	26
M10	31

a：調整用ボルト中心と本体上面の寸法
W：ロックナットと本体上面の隙間寸法
S：本体側面から調整ボルト中心までの寸法

調整ボルトサイズ	寸法（mm）
調整ボルトサイズ	a	W	S
M4	6	2	16
M5	7	2.4	19
M6	8	2.2	22
M8	11	3.5	28
M10	13	3.2	34

規格表

PA

型番		M	L	H	T	A	P	B	K	取付ボルトサイズ
鉄（黒染め）	ステンレス	M	L	H	T	A	P	B	K	取付ボルトサイズ
BPA04N10Z	BPA04N10S	M4×P0.7	22	20	6	10	12	5	C3	M3
BPA05N11Z	BPA05N11S	M5×P0.8	25	23	9	11	14	6	C3	M4
BPA06N13Z	BPA06N13S	M6×P1.0	32	27	9	13	18	7	C4	M5
BPA08N15Z	-	M8×P1.25	38	31	12	15	22	8	C4	M6
BPA10N20Z	-	M10×P1.5	44	40	16	20	25	10	C6	M8

PB

型番		M	L	H	A	P	B	取付ボルトサイズ
鉄（黒染め）	ステンレス	M	L	H	A	P	B	取付ボルトサイズ
BPB04N05Z	BPB04N05S	M4×P0.7	25	10	5	15	5	M3
BPB05N06Z	BPB05N06S	M5×P0.8	30	12	6	18	6	M4
BPB06N07Z	BPB06N07S	M6×P1.0	35	14	7	22	7	M5
BPB08N09Z	-	M8×P1.25	43	18	9	28	9	M6
BPB10N11Z	-	M10×P1.5	50	22	11	32	11	M8

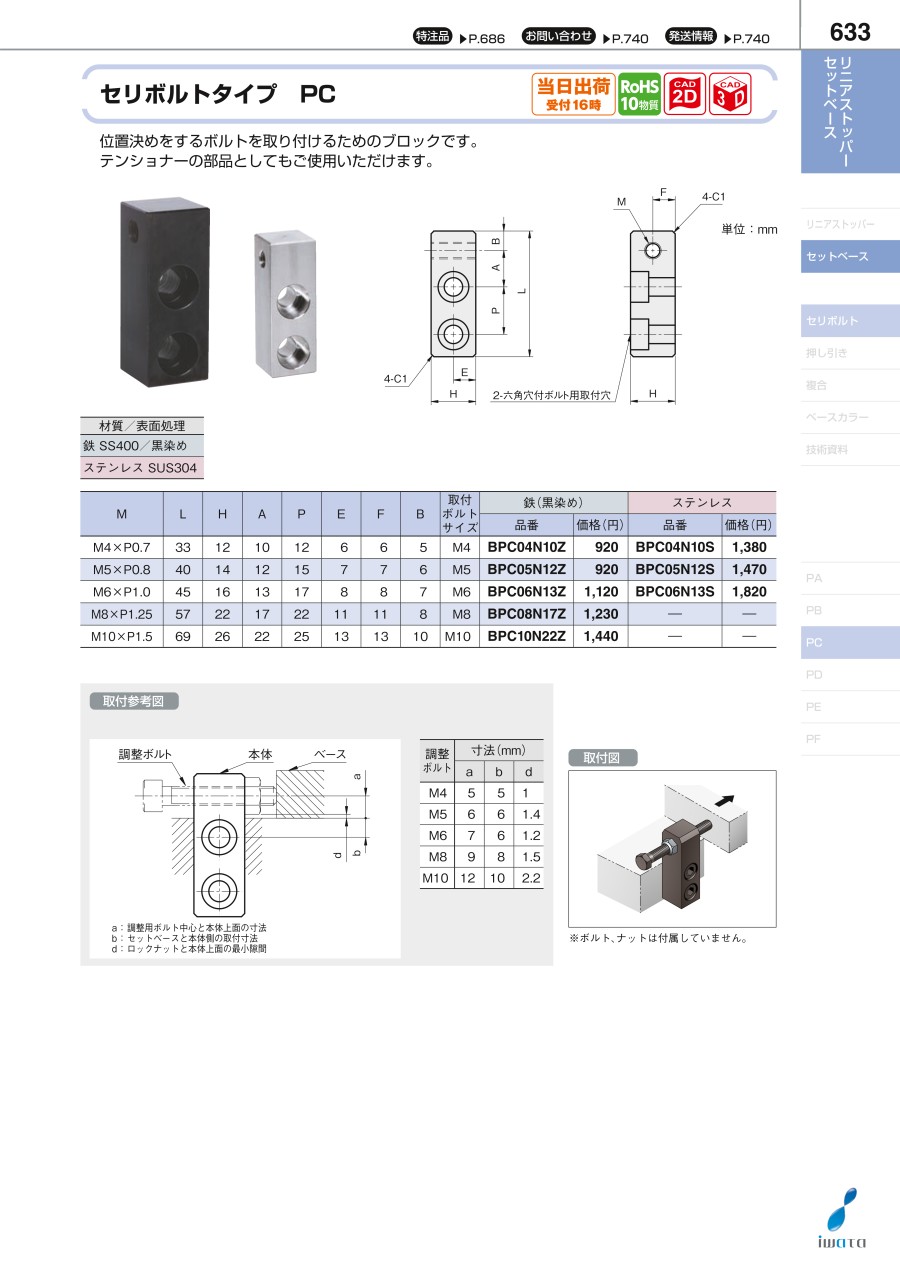

PC

型番		M	L	H	A	P	E	F	B	取付ボルトサイズ
鉄（黒染め）	ステンレス	M	L	H	A	P	E	F	B	取付ボルトサイズ
BPC04N10Z	BPC04N10S	M4×P0.7	33	12	10	12	6	6	5	M4
BPC05N12Z	BPC05N12S	M5×P0.8	40	14	12	15	7	7	6	M5
BPC06N13Z	BPC06N13S	M6×P1.0	45	16	13	17	8	8	7	M6
BPC08N17Z	-	M8×P1.25	57	22	17	22	11	11	8	M8
BPC10N22Z	-	M10×P1.5	69	26	22	25	13	13	10	M10

PD

型番		M	L	H	A	P	E	B	取付ボルトサイズ
鉄（黒染め）	ステンレス	M	L	H	A	P	E	B	取付ボルトサイズ
BPD04N10Z	BPD04N10S	M4×P0.7	33	12	10	12	6	5	M4
BPD05N12Z	BPD05N12S	M5×P0.8	40	14	12	15	7	6	M5
BPD06N13Z	BPD06N13S	M6×P1.0	45	16	13	17	8	7	M6
BPD08N17Z	-	M8×P1.25	57	22	17	22	11	8	M8
BPD10N22Z	-	M10×P1.5	69	26	22	25	13	10	M10

PE

型番		M	L	H	F	A	P	J	G	E	B	取付ボルトサイズ
鉄（黒染め）	ステンレス	M	L	H	F	A	P	J	G	E	B	取付ボルトサイズ
BPE04N15Z	BPE04N15S	M4×P0.7	32	20	12	15	12	9	7	6	14	M4
BPE05N17Z	BPE05N17S	M5×P0.8	38	23	14	17	15	10	8	7	16	M5
BPE06N20Z	BPE06N20S	M6×P1.0	44	27	16	20	17	12	11	8	19	M6
BPE08N26Z	-	M8×P1.25	57	34	22	26	22	16	13	11	25	M8
BPE10N31Z	-	M10×P1.5	64	41	26	31	25	19	14	13	27	M10

PF

型番	調整ボルトサイズ	M	L	H	F	A	P	E	B	R1	R2	取付ボルトサイズ
鉄（黒染め）	調整ボルトサイズ	M	L	H	F	A	P	E	B	R1	R2	取付ボルトサイズ
BPF04N33Z	M4	M4×P0.7	38	12	12	33	23	6	6	3	10	M4
BPF05N38Z	M5	M5×P0.8	44	14	14	38	26	7	7	3	10	M5
BPF06N43Z	M6	M6×P1.0	50	16	16	43	30	8	8	4	15	M6
BPF08N55Z	M8	M8×P1.25	63	22	22	55	38	11	11	5	15	M8
BPF10N65Z	M10	M10×P1.5	75	26	26	65	43	13	13	6	20	M10

型番リスト

表示件数

型番

材質

表面処理

調整ボルトサイズ

長さ L

(mm)

高さ H

(mm)

厚さ

(mm)

取付ボルトサイズ

RoHS?

最小発注数量

SUS304	なし	M4	22	20	6	M3	10	1個
SS400	黒染め	M4	22	20	6	M3	10	1個
SUS304	なし	M5	25	23	9	M4	10	1個
SS400	黒染め	M5	25	23	9	M4	10	1個
SUS304	なし	M6	32	27	9	M5	10	1個
SS400	黒染め	M6	32	27	9	M5	10	1個
SS400	黒染め	M8	38	31	12	M6	10	1個
SS400	黒染め	M10	44	40	16	M8	10	1個
SUS304	なし	M4	25	10	10	M3	10	1個
SS400	黒染め	M4	25	10	10	M3	10	1個
SUS304	なし	M5	30	12	12	M4	10	1個
SS400	黒染め	M5	30	12	12	M4	10	1個
SUS304	なし	M6	35	14	14	M5	10	1個
SS400	黒染め	M6	35	14	14	M5	10	1個
SS400	黒染め	M8	43	18	18	M6	10	1個
SS400	黒染め	M10	50	22	22	M8	10	1個
SUS304	なし	M4	33	12	12	M4	10	1個
SS400	黒染め	M4	33	12	12	M4	10	1個
SUS304	なし	M5	40	14	14	M5	10	1個
SS400	黒染め	M5	40	14	14	M5	10	1個
SUS304	なし	M6	45	16	16	M6	10	1個
SS400	黒染め	M6	45	16	16	M6	10	1個
SS400	黒染め	M8	57	22	22	M8	10	1個
SS400	黒染め	M10	69	26	26	M10	10	1個
SUS304	なし	M4	33	12	12	M4	10	1個
SS400	黒染め	M4	33	12	12	M4	10	1個
SUS304	なし	M5	40	14	14	M5	10	1個
SS400	黒染め	M5	40	14	14	M5	10	1個
SUS304	なし	M6	45	16	16	M6	10	1個
SS400	黒染め	M6	45	16	16	M6	10	1個
SS400	黒染め	M8	57	22	22	M8	10	1個
SS400	黒染め	M10	69	26	26	M10	10	1個
SUS304	なし	M4	32	20	12	M4	10	1個
S25C	黒染め	M4	32	20	12	M4	10	1個
SUS304	なし	M5	38	23	14	M5	10	1個
S25C	黒染め	M5	38	23	14	M5	10	1個
SUS304	なし	M6	44	27	16	M6	10	1個
S25C	黒染め	M6	44	27	16	M6	10	1個
S25C	黒染め	M8	57	34	22	M8	10	1個
S25C	黒染め	M10	64	41	26	M10	10	1個
S25C	黒染め	M4	38	12	12	M4	10	1個
S25C	黒染め	M5	44	14	14	M5	10	1個
S25C	黒染め	M6	50	16	16	M6	10	1個
S25C	黒染め	M8	63	22	22	M8	10	1個
S25C	黒染め	M10	75	26	26	M10	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,748円 ( 1,923円 )	在庫品1日目当日出荷可能
1,186円 ( 1,305円 )	在庫品1日目当日出荷可能
1,828円 ( 2,011円 )	5日目
1,214円 ( 1,335円 )	5日目
1,697円 ( 1,867円 )	5日目
998円 ( 1,098円 )	5日目
1,579円 ( 1,737円 )	5日目
1,994円 ( 2,193円 )	5日目
1,612円 ( 1,773円 )	5日目
1,177円 ( 1,295円 )	5日目
1,838円 ( 2,022円 )	5日目
1,079円 ( 1,187円 )	5日目
2,387円 ( 2,626円 )	5日目
1,328円 ( 1,461円 )	5日目
1,465円 ( 1,612円 )	在庫品1日目当日出荷可能
1,917円 ( 2,109円 )	5日目
1,689円 ( 1,858円 )	5日目
1,083円 ( 1,191円 )	5日目
1,723円 ( 1,895円 )	5日目
1,083円 ( 1,191円 )	5日目
2,138円 ( 2,352円 )	5日目
1,376円 ( 1,514円 )	5日目
1,452円 ( 1,597円 )	5日目
1,726円 ( 1,899円 )	5日目
1,512円 ( 1,663円 )	5日目
1,105円 ( 1,216円 )	4日目
1,722円 ( 1,894円 )	5日目
1,134円 ( 1,247円 )	5日目
2,034円 ( 2,237円 )	5日目
1,246円 ( 1,371円 )	5日目
1,236円 ( 1,360円 )	5日目
1,473円 ( 1,620円 )	5日目
1,662円 ( 1,828円 )	5日目
1,516円 ( 1,668円 )	5日目
1,786円 ( 1,965円 )	4日目
1,473円 ( 1,620円 )	5日目
2,101円 ( 2,311円 )	5日目
1,773円 ( 1,950円 )	5日目
1,997円 ( 2,197円 )	5日目
2,997円 ( 3,297円 )	5日目
1,715円 ( 1,887円 )	5日目
2,093円 ( 2,302円 )	5日目
2,691円 ( 2,960円 )	在庫品1日目当日出荷可能
3,852円 ( 4,237円 )	5日目
5,029円 ( 5,532円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・位置決めをするボルトを取り付けるためのブロックです。
・テンショナーの部品としてもご使用いただけます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
