岩田製作所

リニアストッパーウレタンボルト付 LSCN－U

カタログ

通常単価(税別): 3,194円～5,698円

税込単価: 3,513円～6,268円

通常出荷日：4日目～5日目

ガイドレールの抜け止めや位置決めにご使用いただけます。ウレタン（ボルト）付のタイプは衝撃音を緩和します...

よく一緒に見られています

岩田製作所

通常出荷日：5 日目

よく一緒に見られています

岩田製作所

通常出荷日：5 日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質 / 表面処理	付属品
鉄 SS400/黒染め	六角穴付ボルト（SCM435/黒染め）…2本（1）ウレタンボルト（SBUH6.8）…1本
ステンレス SUS304	六角穴付ボルト（SUSXM7）…2本（1）ウレタンボルト（SBUH6.8）…1本

規格表

型番リスト

表示件数

型番

材質

材質詳細

表面処理

IKO 対応シリーズ

NSK 対応シリーズ

THK 対応シリーズ

幅

(mm)

高さ

(mm)

厚さ

(mm)

付属ボルト

RoHS?

最小発注数量

スチール	SS400	黒染め	-	-	SRS15M	50	30	12	M5×16	10	1個
ステンレス	SUS304	なし	-	-	SRS15M	50	30	12	M5×16	10	1個
スチール	SS400	黒染め	LWH15	LS15AL	HSR15A	50	38	12	M5×16	10	1個
ステンレス	SUS304	なし	LWH15	LS15AL	HSR15A	50	38	12	M5×16	10	1個
スチール	SS400	黒染め	-	LH15AN	-	50	43	12	M5×16	10	1個
ステンレス	SUS304	なし	-	LH15AN	-	50	43	12	M5×16	10	1個
スチール	SS400	黒染め	-	-	SRS20M	50	35	12	M5×16	10	1個
ステンレス	SUS304	なし	-	-	SRS20M	50	35	12	M5×16	10	1個
スチール	SS400	黒染め	-	LS20AL	-	50	43	12	M5×16	10	1個
ステンレス	SUS304	なし	-	LS20AL	-	50	43	12	M5×16	10	1個
スチール	SS400	黒染め	LWH20	LH20AN	HSR20A	50	45	12	M5×16	10	1個
ステンレス	SUS304	なし	LWH20	LH20AN	HSR20A	50	45	12	M5×16	10	1個
スチール	SS400	黒染め	-	-	SRS25M	50	40	16	M6×20	10	1個
ステンレス	SUS304	なし	-	-	SRS25M	50	40	16	M6×20	10	1個
スチール	SS400	黒染め	-	LS25AL	-	50	48	16	M6×20	10	1個
ステンレス	SUS304	なし	-	LS25AL	-	50	48	16	M6×20	10	1個
スチール	SS400	黒染め	LWH25	LH25AL	HSR25A	50	51	16	M6×20	10	1個
ステンレス	SUS304	なし	LWH25	LH25AL	HSR25A	50	51	16	M6×20	10	1個
スチール	SS400	黒染め	LWH30	LS30AL,LH30AL	HSR30A	65	57	16	M8×20	10	1個
ステンレス	SUS304	なし	LWH30	LS30AL,LH30AL	HSR30A	65	57	16	M8×20	10	1個
スチール	SS400	黒染め	LWH35	LS35AL,LH35AL	HSR35A	65	63	16	M8×20	10	1個
ステンレス	SUS304	なし	LWH35	LS35AL,LH35AL	HSR35A	65	63	16	M8×20	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,194円 ( 3,513円 )	5日目
3,893円 ( 4,282円 )	5日目
3,271円 ( 3,598円 )	5日目
4,183円 ( 4,601円 )	5日目
3,657円 ( 4,023円 )	5日目
4,154円 ( 4,569円 )	5日目
3,305円 ( 3,636円 )	5日目
4,123円 ( 4,535円 )	5日目
3,378円 ( 3,716円 )	5日目
4,259円 ( 4,685円 )	5日目
3,461円 ( 3,807円 )	5日目
4,259円 ( 4,685円 )	5日目
3,608円 ( 3,969円 )	5日目
4,539円 ( 4,993円 )	5日目
3,997円 ( 4,397円 )	5日目
4,539円 ( 4,993円 )	5日目
3,807円 ( 4,188円 )	5日目
4,539円 ( 4,993円 )	4日目
3,962円 ( 4,358円 )	5日目
4,939円 ( 5,433円 )	5日目
4,075円 ( 4,483円 )	5日目
5,698円 ( 6,268円 )	5日目

詳細情報

基本情報

基本情報

ガイドレールの抜け止めや位置決めにご使用いただけます。
ウレタン（ボルト）付のタイプは衝撃音を緩和します。
【特長】
・主要直動メーカーのガイドレールに対応した、抜け止め用、位置決め用のストッパーを標準化。
・主要レールサイズ15,20,25,30,35等に合わせた専用設計。
・精密な位置調整を可能にするストッパーボルトや、衝撃音を緩和するウレタン付ボルトなど、豊富なバリエーションでさまざまな用途に対応。

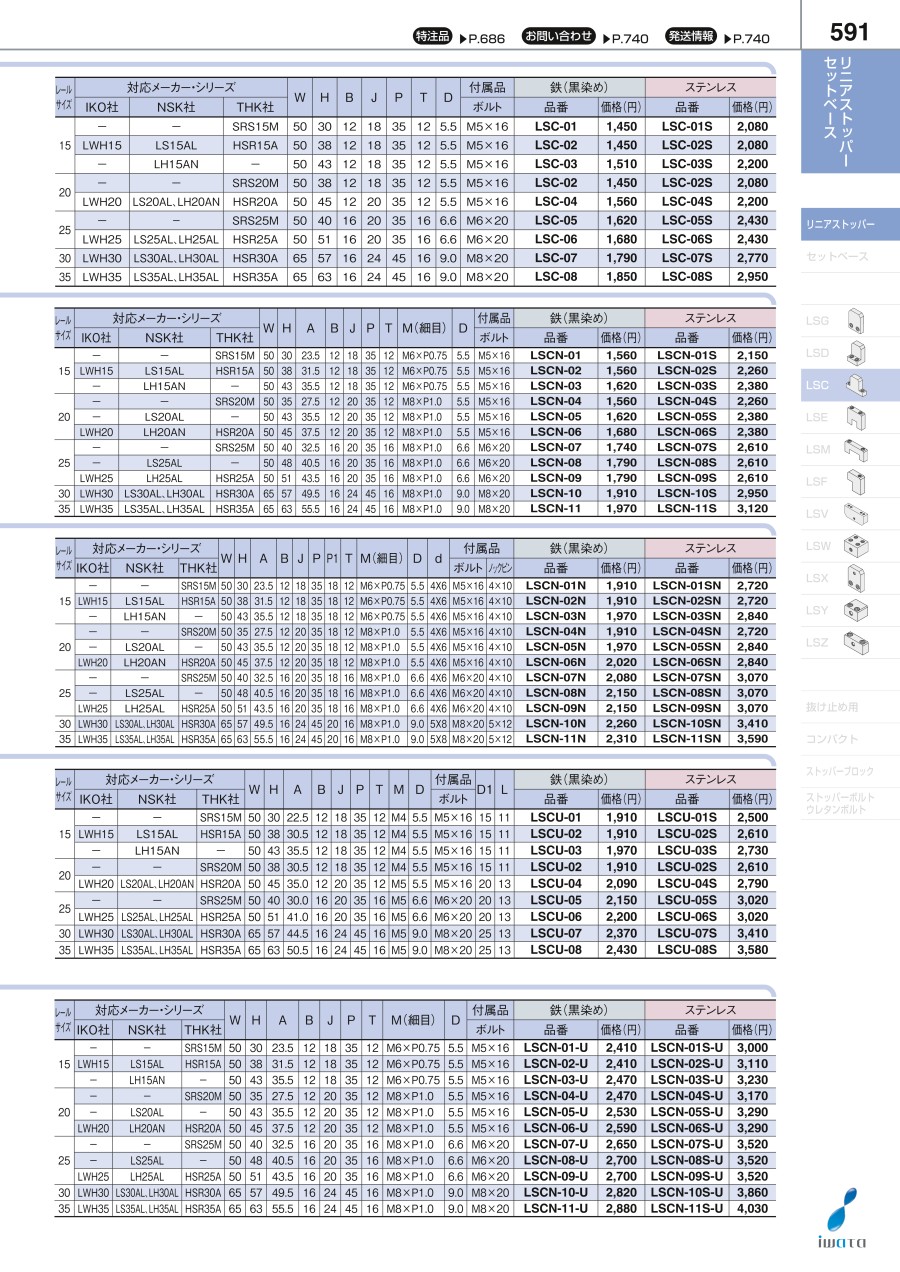

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
