シャフトブラケット ノーマルタイプ 丸シャフト用
- 通常単価(税別)
- 742円～2,379円
- 税込単価
- 816円～2,617円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・セパレート構造により、シャフト組み付け後の取り付け、取り外しも簡単にできます。・切削品に比べ...
詳細を確認
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
| 材質／表面処理 | 付属品 |
|---|---|
| 鉄 SPCC／黒染め | 六角穴付ボルト（SCM435／黒染め） M4×15…2本 |
| ステンレス SUS304 | 六角穴付ボルト（SUSXM7） M4×15…2本 |
規格表
| 型番 | 内径 φB | 外径 φD | Y | W | 重量 （g） | |
|---|---|---|---|---|---|---|
| 鉄（黒染め） | ステンレス | |||||
| B10C | B10S | 10 | 39 | 26 | 0.5 | 56 |
| B12C | B12S | 12 | 41 | 27.5 | 0.5 | 60 |
| B15C | B15S | 15 | 44 | 30.5 | 0.5 | 64 |
| B16C | B16S | 16 | 44 | 30.5 | 0.5 | 64 |
| B20C | B20S | 20 | 48 | 35 | 0.5 | 72 |
| B25C | B25S | 25 | 53 | 40 | 0.5 | 80 |
| B28C | B28S | 28※ | 58 | 45 | 1.5 | 93 |
| B30C | B30S | 30 | 58 | 45 | 0.5 | 90 |
| B35C | B35S | 35 | 63 | 51 | 0.5 | 98 |
| B40C | B40S | 40 | 68 | 55 | 0.5 | 107 |
| B45C | B45S | 45 | 79 | 63 | 0.5 | 146 |
| B50C | B50S | 50 | 86 | 69 | 0.5 | 168 |
※内径φ28：セル生産用パイプ適合
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
742円 ( 816円 ) | 5日目 |
950円 ( 1,045円 ) | 5日目 |
792円 ( 871円 ) | 5日目 |
1,110円 ( 1,221円 ) | 5日目 |
852円 ( 937円 ) | 5日目 |
1,264円 ( 1,390円 ) | 5日目 |
893円 ( 982円 ) | 5日目 |
1,270円 ( 1,397円 ) | 5日目 |
984円 ( 1,082円 ) | 5日目 |
1,413円 ( 1,554円 ) | 5日目 |
1,038円 ( 1,142円 ) | 5日目 |
1,604円 ( 1,764円 ) | 5日目 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,777円 ( 1,955円 ) | 在庫品1日目当日出荷可能 |
1,078円 ( 1,186円 ) | 4日目 |
1,777円 ( 1,955円 ) | 5日目 |
1,164円 ( 1,280円 ) | 5日目 |
2,043円 ( 2,247円 ) | 在庫品1日目当日出荷可能 |
1,326円 ( 1,459円 ) | 5日目 |
2,093円 ( 2,302円 ) | 5日目 |
1,354円 ( 1,489円 ) | 在庫品1日目当日出荷可能 |
2,237円 ( 2,461円 ) | 5日目 |
1,527円 ( 1,680円 ) | 5日目 |
2,379円 ( 2,617円 ) | 5日目 |

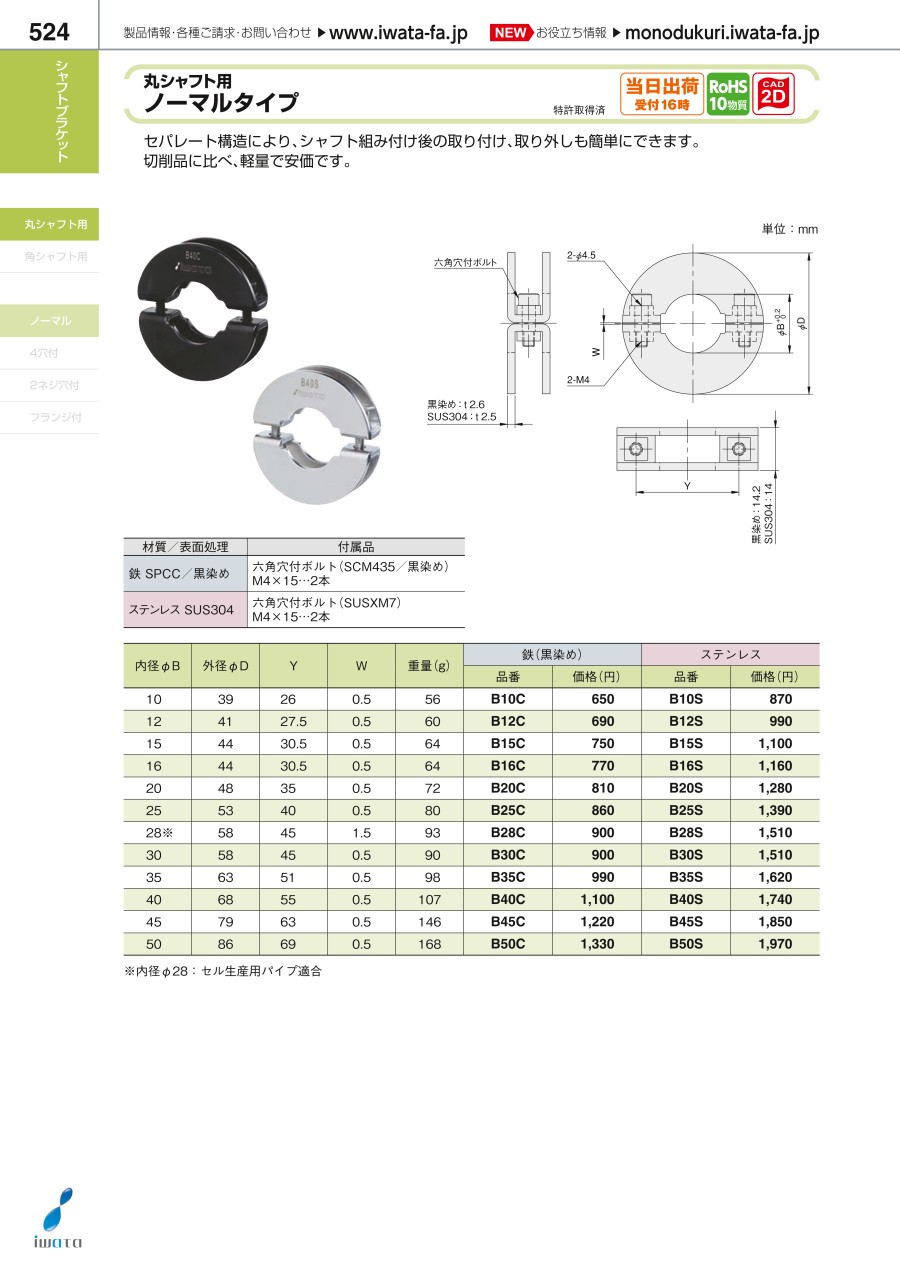

カタログ
商品担当おすすめ
シャフトブラケット ノーマルタイプ 丸シャフト用のレビュー
設備用
5
5.02023/05/24
サイズがちょうど良かったので、新設した設備用に購入しました。使用した感じも問題ないです。
0人が参考にしています。
Vプーリー押さえ
5
5.02020/11/25
Vプーリーが左右に動くので押さえとして購入。プーリーの片側がへこんでいるので、本商品を入れ、隣りあわせでセットカラーを使...もっと読む
0人が参考にしています。
強固な固定がしたい時
5
5.02020/01/24
強固な固定がしたい時 グラつきが困るような場面での使用を想定していましたが、特に問題なく使用できています。
