フジキン

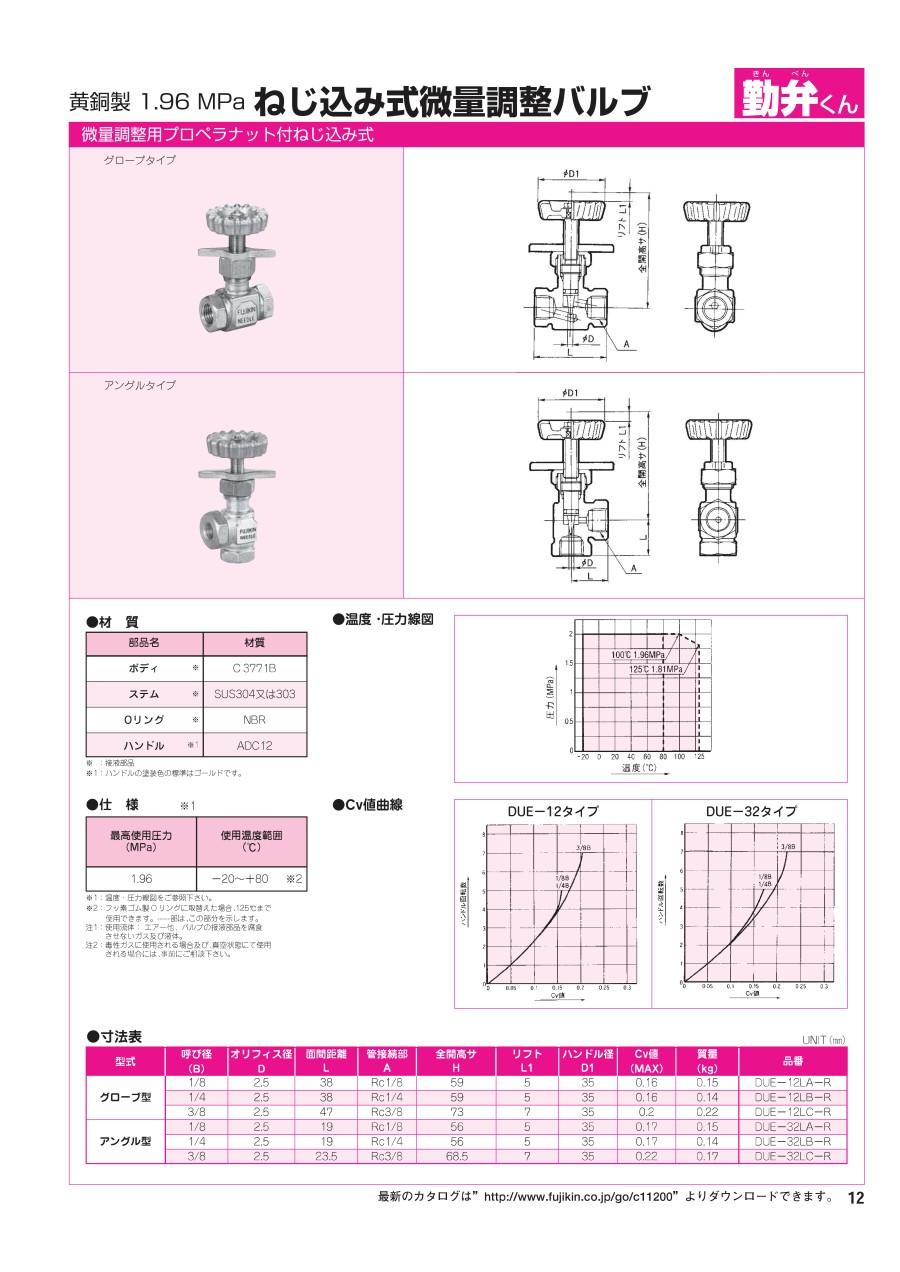

黄銅製 1.96 Mpa ねじ込み式微量調整バルブ

カタログ

通常単価(税別): 12,158円～30,905円

税込単価: 13,374円～33,996円

通常出荷日：8日目～19日目

小型、軽量で狭いスペースでの配管が容易にできます。計装用バルブとして計器配管や制御盤に取付けることもで...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

グローブタイプ

アングルタイプ

製品仕様

材質

仕様 ※1

部品名	材質
ボディ※	C3771B
ステム※	SUS304又は303
Oリング※	NBR
ハンドル※1	ADC12

※：接液部品
※1：ハンドルの塗装色の標準はゴールドです。

最高使用圧力（MPa）：1.96
使用温度範囲（℃）：-20～+80 ※2

※1：温度・圧力線図をご参照下さい。

※2：ふっ素ゴム製リングに取替えた場合、125℃まで使用できます。
注1：使用流体：エアー他、バルブの接液部品を腐食させないガス及び液体。

規格表

UNIT：mm

型番	型式	呼び径（B）	オリフィス径 D	面間距離 L	管接続部 A	全開高さ H	リフト L1	ハンドル径 D1	Cv値（MAX）	質量（kg）
DUE-12LA-R	グローブ型	1/8	2.5	38	Rc1/8	59	5	35	0.16	0.15
DUE-12LB-R		1/4	2.5	38	Rc1/4	59	5	35	0.16	0.14
DUE-12LC-R		3/8	2.5	47	Rc3/8	73	7	35	0.2	0.22
DUE-32LA-R	アングル型	1/8	2.5	19	Rc1/8	56	5	35	0.17	0.15
DUE-32LB-R		1/4	2.5	19	Rc1/4	56	5	35	0.17	0.14
DUE-32LC-R		3/8	2.5	23.5	Rc3/8	68.5	7	35	0.22	0.17

商品特長詳細

温度・圧力線図

Cv値曲線

DUE-12タイプ

DUE-32タイプ

注意・禁止事項

水道用に黄銅製バルブをご使用になられると、ランゲリア指数の関係で、早期にシート部の浸食が現れると予想されますので、ステンレス鋼製バルブのご使用をお薦めします。
技術の進捗のために使用材料、寸法など予告なく多少変更することがありますのであらかじめご了承下さい。

型番リスト

表示件数

型番

本体形状

供給側配管ねじの呼び

制御側配管ねじの呼び

長さ L

(mm)

高さ H

(mm)

MAXCv値

パネル開口径

(φ)

パネル端面、接続管中心距離

(mm)

パネル厚さT(MIN)

(mm)

パネル厚さT(MAX)

(mm)

本体仕様

最小発注数量

[ストレート] グローブタイプ	1/8B	1/8B	38	51.0	0.16	-	-	-	-	微量調整用	1個
[ストレート] グローブタイプ	1/4B	1/4B	38	51.0	0.16	-	-	-	-	微量調整用	1個
[ストレート] グローブタイプ	3/8B	3/8B	47	62.0	0.2	-	-	-	-	微量調整用	1個
[ストレート] グローブタイプ	1/8B	1/8B	38	61	0.16	-	-	-	-	微量調整用	1個
[ストレート] グローブタイプ	1/4B	1/4B	38	61	0.16	-	-	-	-	微量調整用	1個
[ストレート] グローブタイプ	3/8B	3/8B	47	73	0.2	-	-	-	-	微量調整用	1個
[ストレート] グローブタイプ	3/8B	3/8B	47	73	0.2	-	-	-	-	微量調整用プロペラナット付	1個
[ストレート] グローブタイプ	1/4B	1/4B	38	51.0	0.16	22.5	12.0	1.5	2.0	微量調整用パネルナット付	1個
[ストレート] グローブタイプ	3/8B	3/8B	47	62.0	0.2	22.5	16.0	1.5	2.5	微量調整用パネルナット付	1個
アングルタイプ	1/8B	1/8B	19.0	48	0.17	-	-	-	-	微量調整用	1個
アングルタイプ	1/4B	1/4B	19.0	48	0.17	-	-	-	-	微量調整用	1個
アングルタイプ	3/8B	3/8B	23.5	57.5	0.22	-	-	-	-	微量調整用	1個
アングルタイプ	1/8B	1/8B	19.0	58.0	0.17	-	-	-	-	微量調整用	1個
アングルタイプ	1/4B	1/4B	19.0	58.0	0.17	-	-	-	-	微量調整用	1個
アングルタイプ	3/8B	3/8B	23.5	67.5	0.22	-	-	-	-	微量調整用	1個
アングルタイプ	1/8B	1/8B	19.0	56.0	0.17	-	-	-	-	微量調整用プロペラナット付	1個
アングルタイプ	1/4B	1/4B	19.0	56.0	0.17	-	-	-	-	微量調整用プロペラナット付	1個
アングルタイプ	3/8B	3/8B	23.5	68.5	0.22	-	-	-	-	微量調整用プロペラナット付	1個
アングルタイプ	1/8B	1/8B	19.0	48	0.17	22.5	12.0	1.5	2.0	微量調整用パネルナット付	1個
アングルタイプ	1/4B	1/4B	19.0	48	0.17	22.5	12.0	1.5	2.0	微量調整用パネルナット付	1個
アングルタイプ	3/8B	3/8B	23.5	57.5	0.22	22.5	14.0	1.5	2.5	微量調整用パネルナット付	1個

通常単価(税別) (税込単価)	通常出荷日

12,158円 ( 13,374円 )	8日目
12,158円 ( 13,374円 )	8日目
15,677円 ( 17,245円 )	8日目
17,753円 ( 19,528円 )	8日目
20,197円 ( 22,217円 )	8日目
23,674円 ( 26,041円 )	8日目
17,215円 ( 18,937円 )	8日目
23,373円 ( 25,710円 )	8日目
30,905円 ( 33,996円 )	8日目
12,651円 ( 13,916円 )	8日目
12,373円 ( 13,610円 )	8日目
15,356円 ( 16,892円 )	19日目
20,993円 ( 23,092円 )	8日目
20,573円 ( 22,630円 )	8日目
23,674円 ( 26,041円 )	8日目
15,475円 ( 17,023円 )	8日目
13,773円 ( 15,150円 )	8日目
16,354円 ( 17,989円 )	8日目
23,373円 ( 25,710円 )	8日目
23,373円 ( 25,710円 )	8日目
30,905円 ( 33,996円 )	8日目

詳細情報

基本情報

基本情報

小型、軽量で狭いスペースでの配管が容易にできます。計装用バルブとして計器配管や制御盤に取付けることもできます。
【特長】
・小型、軽量です。
・高精度の流量調整ができます。
・コンパクトにできていますので、狭いスペースでの配管作業が容易にできます。
・また計装用バルブとして計器配管や制御盤に取付けることもできます。
・高圧ガス大臣認定工場の品質管理のもとで大量に製造しておりますので、高品質のものを安価に提供できます。
