中央精機

シリンドリカルレンズホルダ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 9,755円～9,997円

税込単価: 10,731円～10,997円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

【特長】・シリンドリカルレンズ固定用の溝を持つレンズホルダで、固定できる最大サ...

種類
レンズホルダ
適用素子種類
角型
種類
シリンドリカル
ホルダー高さ (mm)
60
本体取付部寸法
φ12×60
固定機能
シロンドリカルレンズ用の溝で固定

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

HL-R30

HL-R70

製品仕様

HL-R30

適合素子外形：30×30mm（最大）
取り付けシャフト：φ12（直径12mm）、長さ60mm
質量：0.18kg

HL-R70

適合素子外形：70×70mm（最大）
取り付けシャフト：φ12（直径12mm）、長さ60mm
質量：0.35kg

型番リスト

表示件数

型番

HL-R30

HL-R70

角型光学素子サイズ（最大値）

(mm)

ホルダー幅

(mm)

角型光学素子サイズ詳細

(mm)

RoHS?

最小発注数量

30	56	30×30	-	1個
70	106	70×70	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,755円 ( 10,731円 )	4日目
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・シリンドリカルレンズ固定用の溝を持つレンズホルダで、固定できる最大サイズにより2製品あります。
【用途】
・光学素子の保持に最適。

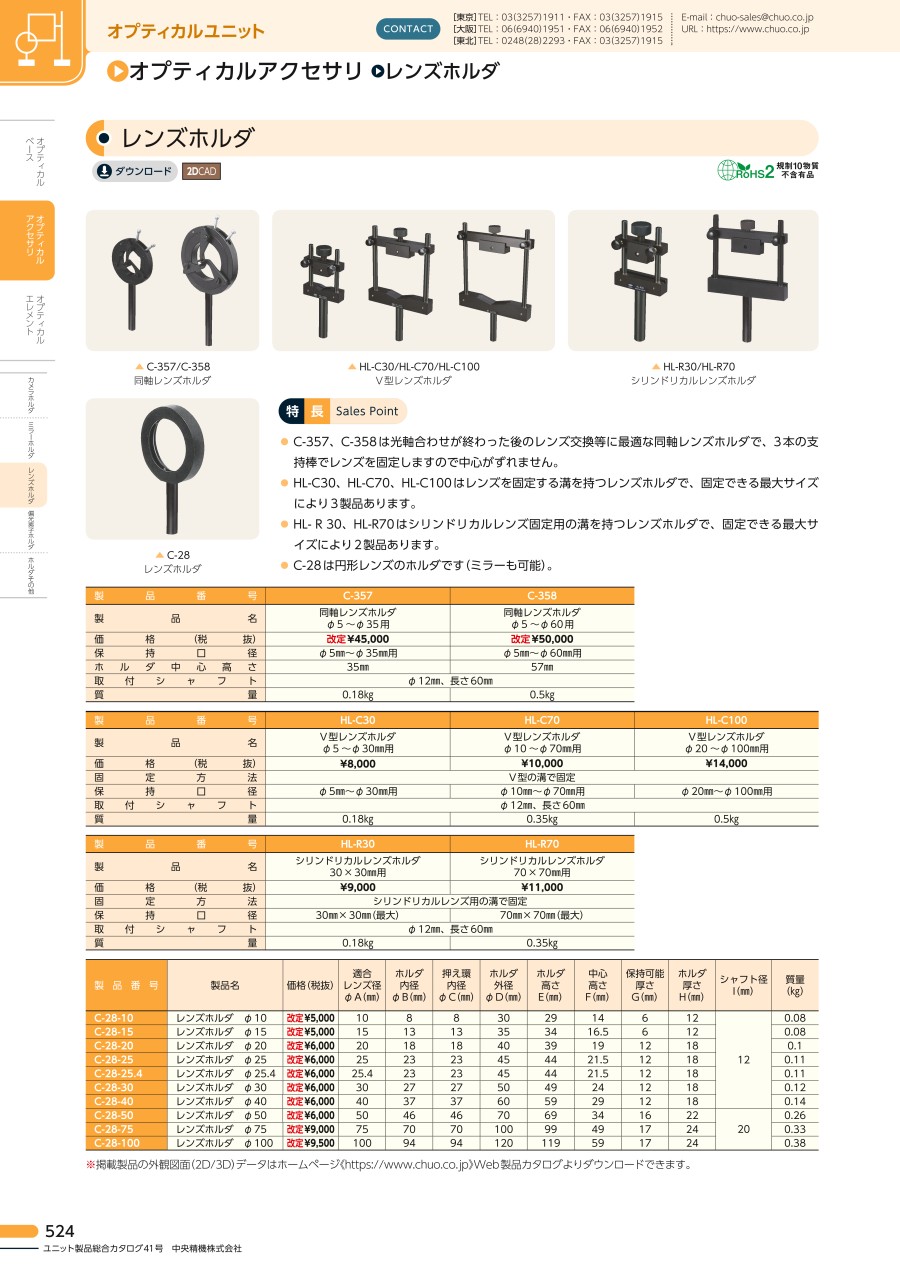

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
円形レンズホルダ
シリンドリカルレンズホルダはサイズの異なるレンズに交換して使用できます、レンズホルダはサイズ固定です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シリンドリカルレンズホルダのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシャフトの交換は。

シャフトは交換できます。
