フレックスシャフト コンパクト設計SFタイプ(フレキシブルシャフト)

フレックスシャフト コンパクト設計SFタイプ(フレキシブルシャフト)
  • 数量スライド割引
通常単価(税別):
1,489円~
通常出荷日:
11日目

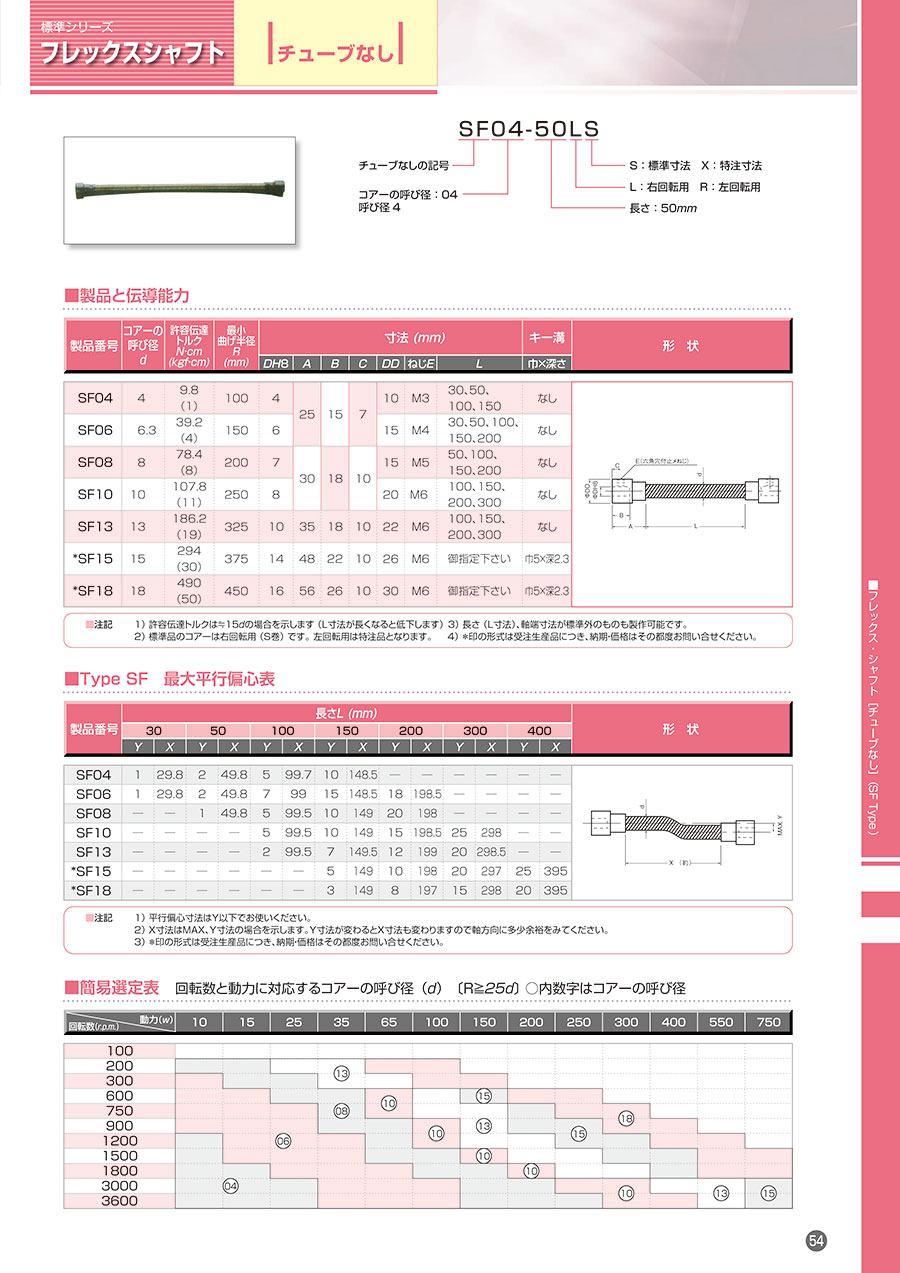

フレキシブルシャフトとは、駆動側と従動側の位置関係を"自由自在(フレキシブル)"にできる動力伝達軸です。
【特徴】
・保護管がなく、コア(ばね部)の両端に接続金具のみを取り付けた、シンプルな構造です。
・短い距離の動力伝達に向いています。
・構成部品が両端の金具だけなのでローコストです。
・小型でコンパクトな設計が可能です。
・短い距離であれば、より高いトルクの対応が可能です。

(i)ご注意

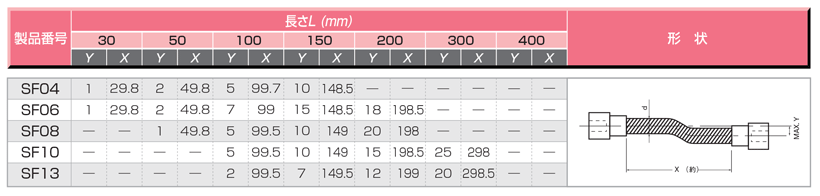

  • ある程度の長さ(目安はコア径×30mm)以上で使用する場合、ねじれようとする力が働くため、チューブ付に比べると許容伝達トルクが小さくなります。また、長距離の動力伝達には適しません。
  • コア呼び径15・18は受注生産品につき、当社では取り扱っておりません。予めご了承ください。

PDF

型番

19 の型番候補があります候補を表示

  • 保存
  • CADデータ未対応
型番

SF04-30LS

SF04-50LS

SF04-100LS

SF04-150LS

SF06-30LS

SF06-50LS

SF06-100LS

SF06-200LS

SF08-50LS

SF08-100LS

SF08-150LS

SF08-200LS

SF10-100LS

SF10-150LS

SF10-200LS

SF10-300LS

SF13-100LS

SF13-150LS

SF13-300LS

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
許容トルク範囲
(N・m)
全長
(mm)
許容トルク
(N・m)
コアー呼び径

1,489円

1個あり

11日目

0.05~1.00 30 0.098 4

1,589円

1個あり

11日目

0.05~1.00 50 0.098 4

1,889円

1個あり

11日目

0.05~1.00 100 0.098 4

1,989円

1個あり

11日目

0.05~1.00 150 0.098 4

1,789円

1個あり

11日目

0.05~1.00 30 0.392 6.3

1,889円

1個あり

11日目

0.05~1.00 50 0.392 6.3

1,989円

1個あり

11日目

0.05~1.00 100 0.392 6.3

2,489円

1個あり

11日目

0.05~1.00 200 0.392 6.3

2,189円

1個あり

11日目

0.05~1.00 50 0.784 8

2,389円

1個あり

11日目

0.05~1.00 100 0.784 8

2,589円

1個あり

11日目

0.05~1.00 150 0.784 8

2,889円

1個あり

11日目

0.05~1.00 200 0.784 8

2,889円

1個あり

11日目

1.01~3.00 100 1.078 10

3,189円

1個あり

11日目

1.01~3.00 150 1.078 10

3,489円

1個あり

11日目

1.01~3.00 200 1.078 10

4,689円

1個あり

11日目

1.01~3.00 300 1.078 10

3,989円

1個あり

11日目

1.01~3.00 100 1.862 13

4,589円

1個あり

11日目

1.01~3.00 150 1.862 13

5,989円

1個あり

11日目

1.01~3.00 300 1.862 13

Loading...

  1. 1

商品担当おすすめ

コロコンローラ ローラ幅25・50mmタイプ 画像

コロコンローラ ローラ幅25・50mmタイプ

ミスミ

コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
高耐食・高強度小径玉軸受(プラストロベアリング) 画像

高耐食・高強度小径玉軸受(プラストロベアリング)

ミスミ

ステンレスより高耐食が求められる食品、薬品装置向け!
玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ) 画像

玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ)

ミスミ

テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適!

基本情報

種類 フレックスタイプ 本体材質 硬鋼線 用途 標準
