大生工業

ラインフィルタ T型上抜き UH

カタログ

通常単価(税別): 41,330円～151,249円

税込単価: 45,463円～166,374円

通常出荷日：14日目

【特長】・最もスタンダードなT型接続の高圧インラインフィルタです。・差圧検知可能なインジケータ（目視式...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：7 日目～

よく一緒に見られています

通常出荷日：14 日目

未確定：候補が130型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

部品表

部番	名称	数量	部番	名称	数量	部番	名称	数量
1	本体	1	9	六角穴付ボルト	4	17	“O” リング	2
2	上部カバー	1	10	“O” リング	1	18	相フランジ	2
3	飲み口	1	11	バックアップリング	1	19	六角穴付ボルト	8
4	エレメント	1	12	“O” リング	1	20	インジケータ	1
5	リリーフ弁	1	13	“O” リング	1	21	“O” リング	1
6	ばね	1	14	“O” リング	1	22	“O” リング	1
7	ばね押さえ	1	15	“O” リング	1	23	バックアップリング	1
8	ドレンプラグ	1	16	“O” リング	1	-	-	-

製品仕様

最高使用圧力 Mpa		21.0
繰り返し耐久試験		0～21.0MPax10⁷回
使用温度	標準仕様 ℃	-10～90
使用温度	高温仕様^*1 ℃	-10～150
インジケータ作動圧力	標準 MPa	0.3
インジケータ作動圧力	高耐圧 Mpa	0.7
クラッキング圧	標準 Mpa	0.35
クラッキング圧	高耐圧 Mpa	ノンパイパス
エレメント耐差圧	標準 Mpa	0.7
エレメント耐差圧	高耐圧 Mpa	21.0
エレメント流れ方向／抜き方向		外→内／上抜き
接続口径記号		03A	04A	06A	08A	10A	12A	16A
標準流量 ☆ L/min		35	60	110	125	280	380	480
主要材質	本体	FCD
	上部カバー	FCD
	飲み口	ADC
塗装		アクアプルー
質量^*2 kg		10.0		12.2		25.4		36.6

☆比重：0.86、動粘度：32mm²/s、ろ過精度：10Uにおいて、圧力損失値が0.07MPaとなる時の流量を目安に設定。

規格表

シール材一覧

選定サポート情報

注文例

型番リスト

表示件数

型番

口径

ろ過精度

ろ材

流れ方向

外径 D

(φ)

エレメント耐差圧

(MPa)

インジケータ

相フランジ

リリーフ弁

マグネット

RoHS2（10物質）?

最小発注数量

Rc3/8(10A)	3ミクロン	Cろ紙	右→左	92	0.7	閉止プラグ	付	無	付	対応	1個
Rc3/8(10A)	8ミクロン	Cろ紙	右→左	92	0.7	電気接点式(微少負荷用)	付	付	無	対応	1個
Rc3/8(10A)	8ミクロン	Cろ紙	左→右	92	0.7	目視式	付	無	付	対応	1個
Rc3/8(10A)	8ミクロン	Cろ紙	右→左	92	0.7	閉止プラグ	無	付	無	対応	1個
Rc3/8(10A)	10ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	付	無	付	対応	1個
Rc3/8(10A)	10ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	無	付	付	対応	1個
Rc3/8(10A)	10ミクロン	一般ろ紙	左→右	92	0.7	電気接点式	付	付	無	対応	1個
Rc3/8(10A)	10ミクロン	一般ろ紙	左→右	92	0.7	目視式	付	無	付	-	1個
Rc3/8(10A)	10ミクロン	一般ろ紙	右→左	92	0.7	目視式	無	付	無	対応	1個
Rc3/8(10A)	10ミクロン	一般ろ紙	右→左	92	0.7	目視式	付	付	付	対応	1個
Rc3/8(10A)	20ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	付	無	無	対応	1個
Rc3/8(10A)	20ミクロン	一般ろ紙	右→左	92	0.7	電気接点式(微少負荷用)	無	付	付	対応	1個
Rc3/8(10A)	20ミクロン	一般ろ紙	左→右	92	0.7	電気接点式	付	付	付	対応	1個
Rc3/8(10A)	20ミクロン	一般ろ紙	左→右	92	0.7	目視式	付	無	付	対応	1個
Rc3/8(10A)	20ミクロン	一般ろ紙	右→左	92	0.7	閉止プラグ	無	無	無	対応	1個
Rc3/8(10A)	40ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	無	無	付	対応	1個
Rc3/8(10A)	40ミクロン	一般ろ紙	左→右	92	0.7	電気接点式	無	無	付	対応	1個
Rc3/8(10A)	40ミクロン	一般ろ紙	右→左	92	0.7	目視式	無	付	無	-	1個
Rc3/8(10A)	40ミクロン	一般ろ紙	右→左	92	0.7	閉止プラグ	付	付	無	対応	1個
Rc1/2(15A)	3ミクロン	Cろ紙	右→左	92	0.7	電気接点式(微少負荷用)	無	無	付	対応	1個
Rc1/2(15A)	3ミクロン	Cろ紙	左→右	92	0.7	電気接点式(微少負荷用)	付	付	無	対応	1個
Rc1/2(15A)	3ミクロン	Cろ紙	左→右	92	0.7	電気接点式	無	付	無	対応	1個
Rc1/2(15A)	3ミクロン	Cろ紙	左→右	92	0.7	電気接点式	無	付	付	対応	1個
Rc1/2(15A)	3ミクロン	Cろ紙	右→左	92	0.7	閉止プラグ	付	無	無	対応	1個
Rc1/2(15A)	8ミクロン	Cろ紙	右→左	92	0.7	電気接点式	無	付	付	対応	1個
Rc1/2(15A)	8ミクロン	Cろ紙	左→右	92	0.7	閉止プラグ	無	付	無	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	右→左	92	0.7	電気接点式(微少負荷用)	無	無	無	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	無	無	付	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	付	無	付	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	右→左	92	0.7	電気接点式	付	付	無	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	右→左	92	0.7	電気接点式	付	付	付	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	右→左	92	0.7	目視式	無	無	付	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	右→左	92	0.7	目視式	付	無	付	対応	1個
Rc1/2(15A)	10ミクロン	一般ろ紙	左→右	92	0.7	閉止プラグ	付	付	無	対応	1個
Rc1/2(15A)	20ミクロン	一般ろ紙	右→左	92	0.7	電気接点式(微少負荷用)	付	付	付	対応	1個
Rc1/2(15A)	20ミクロン	一般ろ紙	左→右	92	0.7	目視式	無	無	無	対応	1個
Rc1/2(15A)	20ミクロン	一般ろ紙	右→左	92	0.7	閉止プラグ	無	無	無	対応	1個
Rc1/2(15A)	20ミクロン	一般ろ紙	右→左	92	0.7	閉止プラグ	付	無	付	対応	1個
Rc1/2(15A)	20ミクロン	一般ろ紙	左→右	92	0.7	閉止プラグ	付	付	付	対応	1個
Rc1/2(15A)	40ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	無	付	無	対応	1個
Rc1/2(15A)	40ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	無	付	付	対応	1個
Rc1/2(15A)	40ミクロン	一般ろ紙	右→左	92	0.7	電気接点式(微少負荷用)	付	付	付	対応	1個
Rc1/2(15A)	40ミクロン	一般ろ紙	右→左	92	0.7	電気接点式	付	無	無	対応	1個
Rc1/2(15A)	40ミクロン	一般ろ紙	右→左	92	0.7	電気接点式	無	付	付	対応	1個
Rc1/2(15A)	40ミクロン	一般ろ紙	左→右	92	0.7	閉止プラグ	無	無	付	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	右→左	92	0.7	電気接点式(微少負荷用)	無	付	付	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	左→右	92	0.7	電気接点式	無	無	付	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	左→右	92	0.7	電気接点式	無	付	付	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	右→左	92	0.7	目視式	無	付	付	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	右→左	92	0.7	目視式	付	付	無	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	左→右	92	0.7	閉止プラグ	付	無	無	対応	1個
Rc3/4(20A)	3ミクロン	Cろ紙	右→左	92	0.7	閉止プラグ	付	付	付	対応	1個
Rc3/4(20A)	8ミクロン	Cろ紙	左→右	92	0.7	電気接点式	無	付	無	対応	1個
Rc3/4(20A)	8ミクロン	Cろ紙	左→右	92	0.7	電気接点式	付	付	無	対応	1個
Rc3/4(20A)	8ミクロン	Cろ紙	右→左	92	0.7	閉止プラグ	付	無	無	対応	1個
Rc3/4(20A)	10ミクロン	一般ろ紙	左→右	92	0.7	電気接点式	無	付	無	対応	1個
Rc3/4(20A)	20ミクロン	一般ろ紙	左→右	92	0.7	電気接点式(微少負荷用)	無	無	無	対応	1個
Rc3/4(20A)	20ミクロン	一般ろ紙	右→左	92	0.7	電気接点式	無	無	無	対応	1個
Rc3/4(20A)	20ミクロン	一般ろ紙	右→左	92	0.7	電気接点式	無	付	無	対応	1個
Rc3/4(20A)	40ミクロン	一般ろ紙	右→左	92	0.7	電気接点式(微少負荷用)	無	無	付	対応	1個

通常単価(税別) (税込単価)	通常出荷日

57,411円 ( 63,152円 )	14日目
71,679円 ( 78,847円 )	14日目
67,404円 ( 74,144円 )	14日目
42,558円 ( 46,814円 )	14日目
72,292円 ( 79,521円 )	14日目
63,130円 ( 69,443円 )	14日目
70,449円 ( 77,494円 )	14日目
61,270円 ( 67,397円 )	14日目
55,152円 ( 60,667円 )	14日目
66,173円 ( 72,790円 )	14日目
70,449円 ( 77,494円 )	14日目
63,130円 ( 69,443円 )	14日目
72,292円 ( 79,521円 )	14日目
66,173円 ( 72,790円 )	14日目
41,330円 ( 45,463円 )	14日目
63,130円 ( 69,443円 )	14日目
63,130円 ( 69,443円 )	14日目
57,097円 ( 62,807円 )	14日目
50,495円 ( 55,545円 )	14日目
68,189円 ( 75,008円 )	14日目
75,513円 ( 83,064円 )	14日目
66,348円 ( 72,983円 )	14日目
68,189円 ( 75,008円 )	14日目
55,567円 ( 61,124円 )	14日目
64,356円 ( 70,792円 )	14日目
42,558円 ( 46,814円 )	14日目
61,284円 ( 67,412円 )	14日目
63,130円 ( 69,443円 )	14日目
72,292円 ( 79,521円 )	14日目
70,449円 ( 77,494円 )	14日目
72,292円 ( 79,521円 )	14日目
51,308円 ( 56,439円 )	14日目
66,173円 ( 72,790円 )	14日目
50,495円 ( 55,545円 )	14日目
72,292円 ( 79,521円 )	14日目
55,152円 ( 60,667円 )	14日目
41,330円 ( 45,463円 )	14日目
52,346円 ( 57,581円 )	14日目
52,346円 ( 57,581円 )	14日目
61,284円 ( 67,412円 )	14日目
63,130円 ( 69,443円 )	14日目
72,292円 ( 79,521円 )	14日目
70,449円 ( 77,494円 )	14日目
63,130円 ( 69,443円 )	14日目
43,183円 ( 47,501円 )	14日目
88,362円 ( 97,198円 )	14日目
88,362円 ( 97,198円 )	14日目
88,362円 ( 97,198円 )	14日目
82,259円 ( 90,485円 )	14日目
91,619円 ( 100,781円 )	14日目
77,768円 ( 85,545円 )	14日目
79,625円 ( 87,588円 )	14日目
79,800円 ( 87,780円 )	14日目
90,996円 ( 100,096円 )	14日目
71,061円 ( 78,167円 )	14日目
78,155円 ( 85,971円 )	14日目
78,155円 ( 85,971円 )	14日目
78,155円 ( 85,971円 )	14日目
78,155円 ( 85,971円 )	14日目
80,000円 ( 88,000円 )	14日目

基本情報

基本情報

【特長】
・最もスタンダードなT型接続の高圧インラインフィルタです。
・差圧検知可能なインジケータ（目視式・電気接点式）を始め、豊富なオプションから目的に合わせたカスタマイズができます。
・油の流れ方向は上部カバーを180°廻すことで容易に右→左若しくは左→右に変更可能です。
・エレメント交換時、作業が容易な上抜きタイプです。
・"U"シリーズ（UL,UM,UH型）のエレメントは共通です。
・リターンラインフィルタとしても使用可能です。
・一般作動油以外の場合はパッキン、"O"リング、その他が変わりますからご指示ください。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

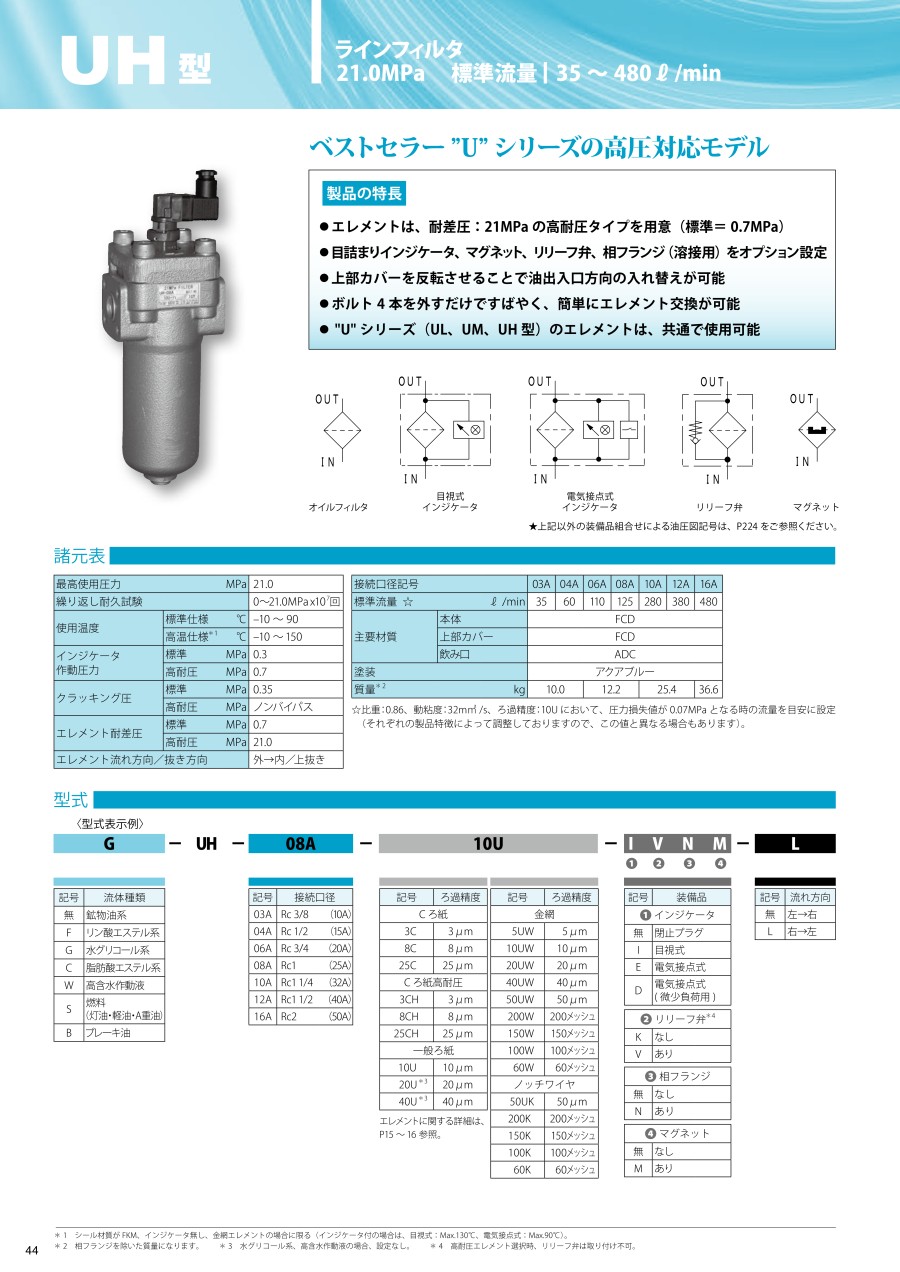

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
