インジケータ付サクションフィルタケース付 VN サクション用

カタログ

通常単価(税別): 37,668円～97,087円

税込単価: 41,435円～106,796円

通常出荷日：10日目～14日目

【特長】・ケース付サクションフィルタの内部のエア溜りを起こさない形状としました。・エレメントはステンレ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：7 日目～

よく一緒に見られています

通常出荷日：14 日目

未確定：候補が291型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

断面図

部品表

部番	名称	数量	部番	名称	数量	部番	名称	数量
1	本体	1	8	ストップリング	1	15	“O”リング	2
2	上部カバー	1	9	スプリング	1	16	“O”リング	1
3	バルブ	1	10	スプリング	1	17	“O”リング	1
4	インナーチューブ	1	11	相フランジ	2	18	“O”リング	1
5	エレメント	1	12	ボルト	8	19	パッキン	1
6	板バネ	1	13	ドレンプラグ	1	20	インジケータ	1
7	ガイドロッド	1	14	六角穴付ボルト	4	21	“O”リング	1

製品仕様

最高使用圧力 MPa		0.5
使用温度	標準仕様 ℃	-10～90
使用温度	高温仕様^*2℃	-10～130
インジケータ作動圧力 Mpa		0.02
クラッキング圧 Mpa		0.023
エレメント耐差圧 Mpa		0.15
エレメント流れ方向／抜き方向		内→外/上抜き
接続口径記号		03A	04A	06A	08A	10A	12A	16A
標準流量 ☆ L/min		20	36	70	120	240	330	490
主要材質	本体	AC
主要材質	上部カバー	ADC
塗装		無塗装
質量 kg		3.0		5.0		6.0		8.5

☆比重：0.86、動粘度：32mm²/s、ろ過精度：150Wにおいて、圧力損失値が0.005MPaとなる時の流量を目安に設定。

選定サポート情報

注文例

型番リスト

表示件数

型番

種類

口径

ろ過精度

ｄ

外径 D

(φ)

インジケータ

相フランジ

マグネット

RoHS2（10物質）?

最小発注数量

サクションフィルタ	10A	60メッシュ	18	90	電気接点式(微少負荷用)	溶接型	無	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式(微少負荷用)	溶接型	付	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式	溶接型	無	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式	溶接型	付	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	電気接点式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	目視式	溶接型	無	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	目視式	溶接型	付	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	目視式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	60メッシュ	18	90	目視式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式(微少負荷用)	溶接型	無	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式(微少負荷用)	溶接型	付	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式	溶接型	無	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式	溶接型	付	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	電気接点式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	目視式	溶接型	無	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	目視式	溶接型	付	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	目視式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	100メッシュ	18	90	目視式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式(微少負荷用)	溶接型	無	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式(微少負荷用)	溶接型	付	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式	溶接型	無	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式	溶接型	付	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	電気接点式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	目視式	溶接型	無	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	目視式	溶接型	付	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	目視式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	150メッシュ	18	90	目視式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式(微少負荷用)	溶接型	無	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式(微少負荷用)	溶接型	付	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式(微少負荷用)	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式	溶接型	無	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式	溶接型	付	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	電気接点式	Rcネジ込み型	無	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	目視式	溶接型	無	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	目視式	溶接型	付	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	目視式	Rcネジ込み型	付	対応	1個
サクションフィルタ	10A	200メッシュ	18	90	目視式	Rcネジ込み型	無	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式(微少負荷用)	溶接型	無	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式(微少負荷用)	溶接型	付	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式(微少負荷用)	Rcネジ込み型	付	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式(微少負荷用)	Rcネジ込み型	無	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式	溶接型	無	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式	溶接型	付	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	電気接点式	Rcネジ込み型	付	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	目視式	Rcネジ込み型	付	対応	1個
サクションフィルタ	15A	60メッシュ	22	90	目視式	Rcネジ込み型	無	対応	1個
サクションフィルタ	15A	100メッシュ	22	90	電気接点式(微少負荷用)	溶接型	無	対応	1個
サクションフィルタ	15A	100メッシュ	22	90	電気接点式(微少負荷用)	溶接型	付	対応	1個
サクションフィルタ	15A	100メッシュ	22	90	電気接点式(微少負荷用)	Rcネジ込み型	付	対応	1個

通常単価(税別) (税込単価)	通常出荷日

43,986円 ( 48,385円 )	14日目
49,664円 ( 54,630円 )	14日目
59,364円 ( 65,300円 )	14日目
53,687円 ( 59,056円 )	14日目
43,986円 ( 48,385円 )	14日目
49,664円 ( 54,630円 )	14日目
59,364円 ( 65,300円 )	14日目
53,687円 ( 59,056円 )	14日目
37,668円 ( 41,435円 )	14日目
43,333円 ( 47,666円 )	14日目
53,020円 ( 58,322円 )	14日目
47,355円 ( 52,091円 )	14日目
43,986円 ( 48,385円 )	10日目
49,664円 ( 54,630円 )	10日目
59,364円 ( 65,300円 )	10日目
53,687円 ( 59,056円 )	10日目
43,986円 ( 48,385円 )	10日目
49,664円 ( 54,630円 )	10日目
59,364円 ( 65,300円 )	10日目
53,687円 ( 59,056円 )	10日目
37,668円 ( 41,435円 )	10日目
43,333円 ( 47,666円 )	10日目
53,020円 ( 58,322円 )	10日目
47,355円 ( 52,091円 )	10日目
43,986円 ( 48,385円 )	10日目
49,664円 ( 54,630円 )	10日目
59,364円 ( 65,300円 )	10日目
53,687円 ( 59,056円 )	10日目
43,986円 ( 48,385円 )	10日目
49,664円 ( 54,630円 )	10日目
59,364円 ( 65,300円 )	10日目
53,687円 ( 59,056円 )	10日目
37,668円 ( 41,435円 )	10日目
43,333円 ( 47,666円 )	10日目
53,020円 ( 58,322円 )	10日目
47,355円 ( 52,091円 )	10日目
44,817円 ( 49,299円 )	10日目
50,495円 ( 55,545円 )	10日目
60,177円 ( 66,195円 )	10日目
54,500円 ( 59,950円 )	10日目
44,817円 ( 49,299円 )	10日目
50,495円 ( 55,545円 )	10日目
60,177円 ( 66,195円 )	10日目
54,500円 ( 59,950円 )	10日目
38,500円 ( 42,350円 )	10日目
44,176円 ( 48,594円 )	10日目
53,857円 ( 59,243円 )	10日目
48,181円 ( 52,999円 )	10日目
43,986円 ( 48,385円 )	14日目
49,664円 ( 54,630円 )	14日目
59,364円 ( 65,300円 )	14日目
53,687円 ( 59,056円 )	14日目
43,986円 ( 48,385円 )	14日目
49,664円 ( 54,630円 )	14日目
59,364円 ( 65,300円 )	14日目
53,020円 ( 58,322円 )	14日目
47,355円 ( 52,091円 )	14日目
43,986円 ( 48,385円 )	10日目
49,664円 ( 54,630円 )	10日目
59,364円 ( 65,300円 )	10日目

基本情報

基本情報

【特長】
・ケース付サクションフィルタの内部のエア溜りを起こさない形状としました。
・エレメントはステンレス金網60,100,150,200メッシュを標準としています。
・フィルタエレメントの目詰りはインジケータによって確認できます。
・リリーフ弁が内蔵されていますので目詰りによる危険は防止されます。
・I型（目視）インジケータは標準装備です。
・オプションでE型（目視併用電気接点式）インジケータ及びマグネット等が付けられます。
・インジケータは水平方向で、どの方向からも見る事ができます。
・インジケータ指示差圧緑色（赤始動）0.012MPa、赤色（全面赤）0.02MPa。
・I型インジケータはリセットタイプです。E型インジケータは自動復帰型です。
・オプションでネジ込み型相フランジにする事ができます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

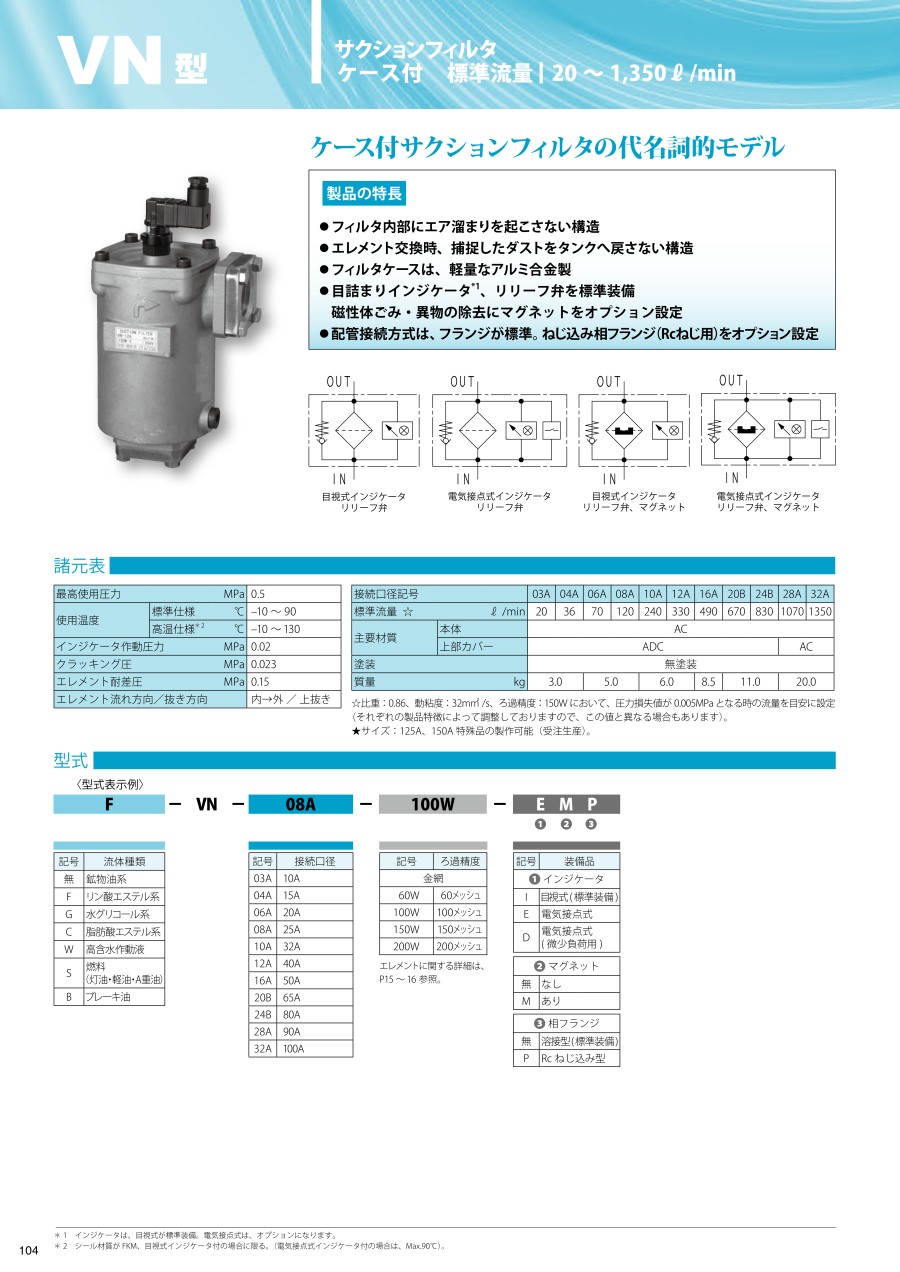

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
