クイックシールシリーズ インサートタイプ（黄銅仕様） ティー （インチサイズ）

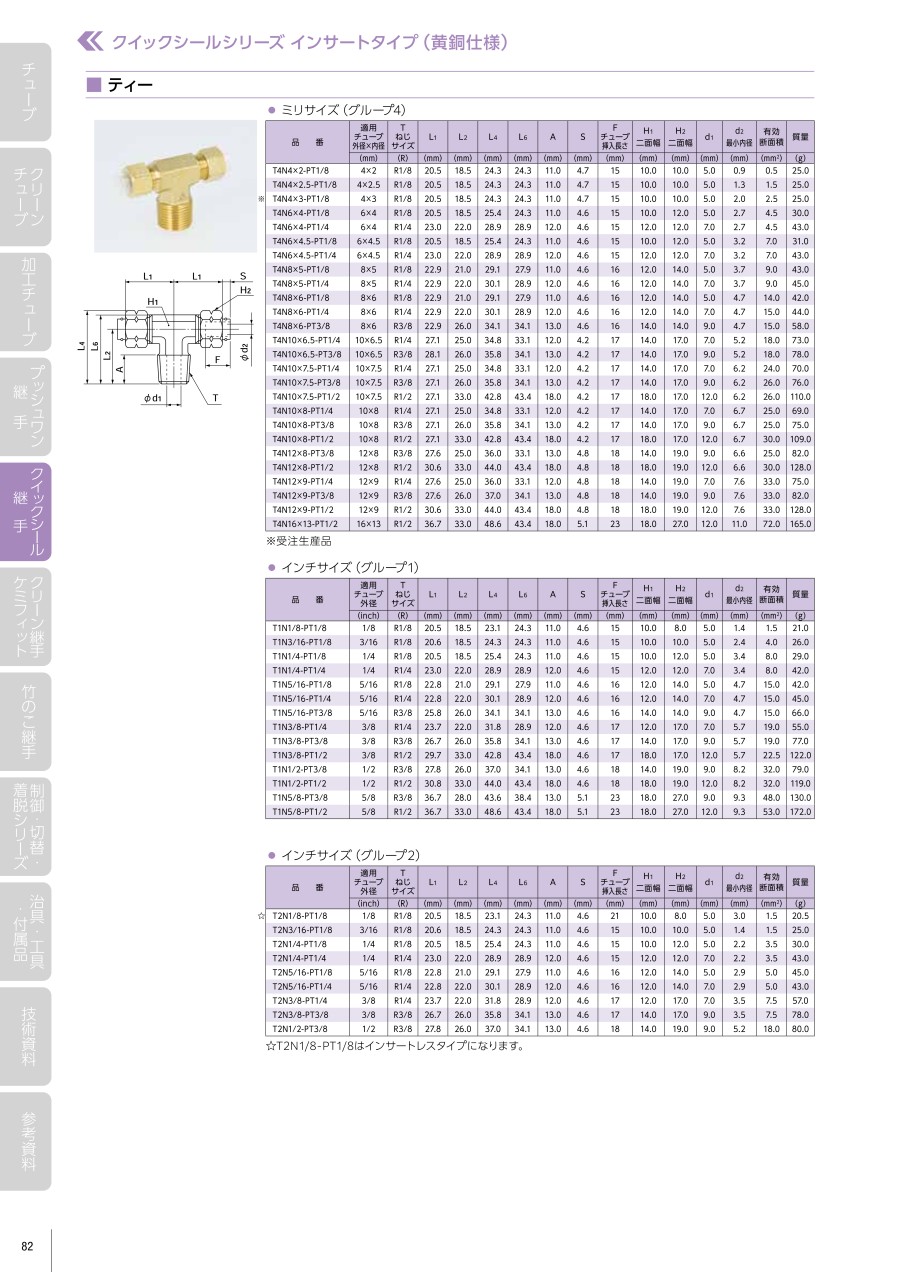

外形図

製品仕様

圧力条件

• 最高使用圧力：5.0MPa
• 負圧性能：-101.294kPa

使用流体・使用温度範囲

規格表

T1N

T2N

T2N1/8-PT1/8はインサートレスタイプになります。

商品特長詳細

• ねじ込み式です。
• 強いシール性能を発揮します。
• JIS B 8381-1995（空気圧用たわみ管の管継手）適合品です。

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
• ふっ素樹脂TPチューブを使用する場合、黄銅スリーブは使用できません。ナイロンスリーブを選定してください。
• 適用チューブの外内径とサイズの合ったものを選定してください。
