平形パッド PFシリーズ パッド単体 PFG

平形パッド PFシリーズ パッド単体 PFG
  • 数量スライド割引
通常単価:
-
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

豊富なパッドサイズφ1.5~200(直径1.5〜200mm)をラインナップした吸着パッド。
【特長】
・材質はニトリル、シリコン、ウレタン、ふっ素。導電性がありさまざまな吸着に対応。
・硬度も材質によりさまざまなものを用意。
・耐久性に優れており長寿命。
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている。
【用途】
・金属、樹脂、紙などあらゆる材質の吸着搬送に優れている。
・重量物搬送に適している。

PDF

型番

114 の型番候補があります候補を表示

標準タイプの平形パッド

平形パッドの外観 アプリケーション : 各種表面が滑らかで変形のないワーク

平形パッドの外観
アプリケーション : 各種表面が滑らかで変形のないワーク

平形パッドの形式番号 (1)パッド径 (2)パッドゴム材質

平形パッドの形式番号
(1)パッド径
(2)パッドゴム材質

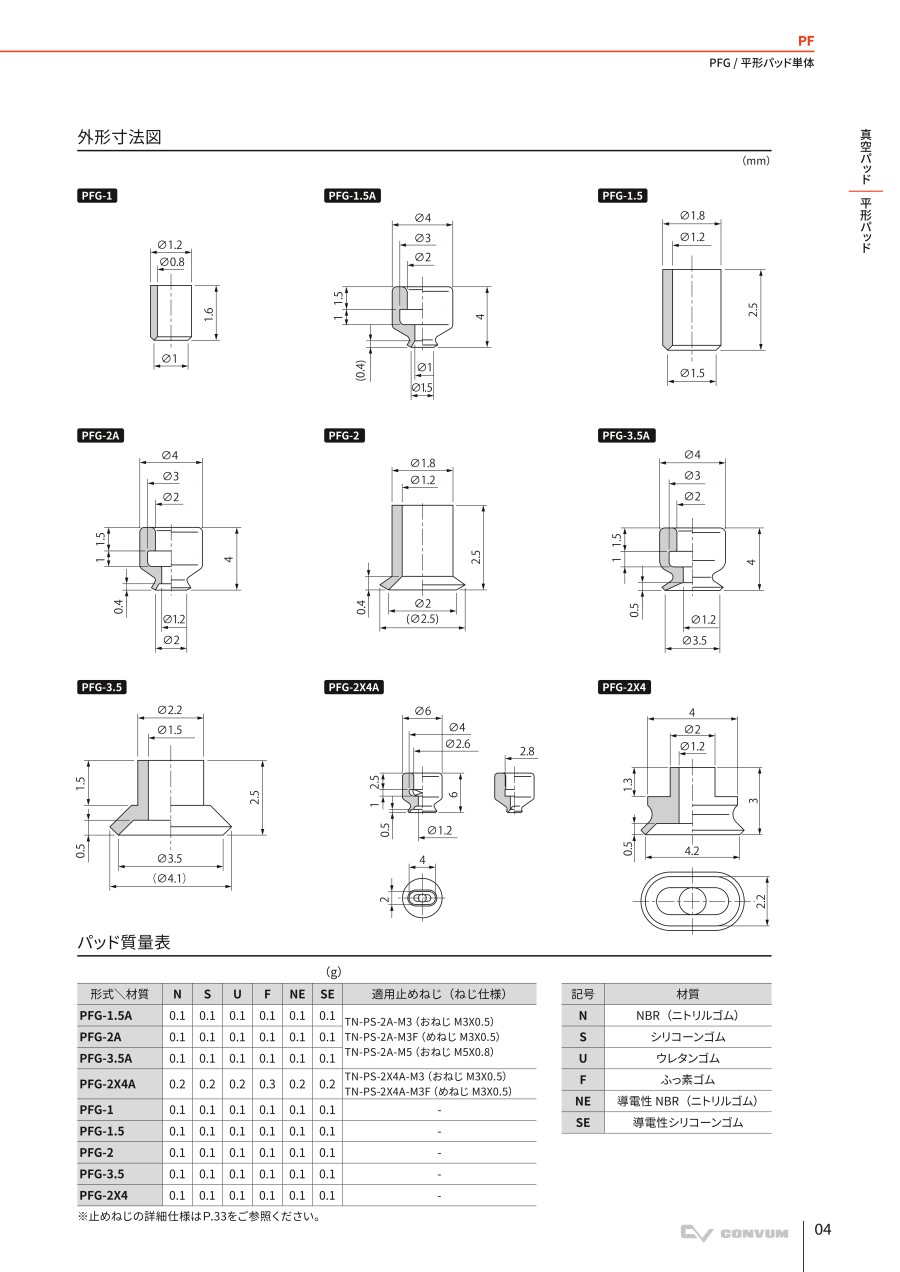

外形寸法図

PFG - 1.5Aの外形寸法図

PFG - 1.5Aの外形寸法図

PFG - 2Aの外形寸法図

PFG - 2Aの外形寸法図

PFG - 3.5Aの外形寸法図

PFG - 3.5Aの外形寸法図

1.5Aφ1.5
2Aφ2
2×4A2×4
2×42.2×4.2
3.5Aφ3.5
3.5×7A3.5×7
3.5×73.5×7
5Aφ5
6Aφ6
8Aφ8
10Aφ10
15Aφ15
15φ15

パッド径 : mm

20Bφ20
20φ20
25φ25
30φ29
35φ35
40φ40
50φ50
60φ60
80φ80
95φ93
120φ120
150φ150
200φ200
NNBR(ニトリルゴム)
Sシリコーンゴム
Uウレ夕ンゴム
Fふっ素ゴム
NE導電性NBR(ニトリルゴム)
SE導電性シリコーンゴム
SM金属配合シリコーンゴム

パッドゴム材質

  • ※ SM材質はΦ50 (直径50mm)
記号材質硬度(A/S)使用温度範囲体積抵抗率注1、2
NNBR(ニトリルゴム)55-26~120℃-
Sシリコ-ンゴム55-60~150℃-
Uウレ夕ンゴム55-20~75℃-
Fふっ素ゴム70-10~230℃黒に白点-
NE導電性NBR(ニトリルゴム)70-26~120℃黒に青点102~103Ω・cm
SE導電性シリコ-ンゴム55-60~250℃黒に赤点102~104Ω・cm
SM金属配合シリコ-ンゴム55-60~250℃グレ- 注3-

パッド標準仕様
注意 : 体積抵抗率は導電性を表すもので、cm当たりの抵抗値を表す。
注意 : 当社指定のテストピースでの測定値。
注意 : 材料の特性上、色ムラが発生することがあるが、性能に影響をおよぼす物ではない。

開発秘話



お客様のニーズにお答えするべく吸着時に様々な形状へ追従できるように開発したパッドなります。汎用性に優れ様々な業種で使用可能な製品を開発を目指しました。種類も多くラインナップされています。

型番
PFG-1.5-F
PFG-1.5-N
PFG-1.5-S
PFG-1.5-U
PFG-1.5A-F
PFG-1.5A-N
PFG-1.5A-S
PFG-1.5A-U
PFG-2-F
PFG-2-N
PFG-2-S
PFG-2-U
PFG-2A-F
PFG-2A-N
PFG-2A-S
PFG-2A-U
PFG-2X4-F
PFG-2X4-N
PFG-2X4-S
PFG-2X4-U
PFG-2X4A-F
PFG-2X4A-N
PFG-2X4A-S
PFG-2X4A-U
PFG-3.5-F
PFG-3.5-N
PFG-3.5A-F
PFG-3.5A-N
PFG-3.5A-S
PFG-3.5A-U
PFG-3.5X7-F
PFG-3.5X7-N
PFG-3.5X7-S
PFG-3.5X7-U
PFG-3.5X7A-F
PFG-3.5X7A-N
PFG-3.5X7A-S
PFG-3.5X7A-U
PFG-5A-F
PFG-5A-N
PFG-5A-S
PFG-5A-U
PFG-6A-F
PFG-6A-N
PFG-6A-S
PFG-6A-U
PFG-8A-F
PFG-8A-N
PFG-8A-S
PFG-8A-U
PFG-10-F
PFG-10-N
PFG-10-S
PFG-10-U
PFG-10A-F
PFG-10A-N
PFG-10A-S
PFG-10A-U
PFG-15-F
PFG-15-N
型番通常単価最小発注数量スライド値引通常
出荷日
パット種類 パット形状 取付方法 ゴム系材質 環境 使用温度範囲
(℃)
パッド径
(mm)

668円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2301.5

278円

1個

4日目

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1201.5

338円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2501.5

488円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~751.5

668円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2301.5A

278円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1201.5A

338円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2501.5A

488円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~751.5A

668円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2302

278円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1202

338円

1個

6日目

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2502

488円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~752

668円

1個

4日目

標準 / リップ部薄い / パッド単体[標準] 平形埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2302

260円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1202A

398円

1個あり

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2502A

488円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~752A

1,189円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2302.2X4.2

328円

1個

14日目

標準 / リップ部薄い / パッド単体長円形差込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1202.2X4.2

418円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2502.2X4.2

758円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式ウレタンゴム標準 / 耐寒-20~752.2X4.2

1,189円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2302X4

328円

1個

4日目

標準 / リップ部薄い / パッド単体長円形差込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1202X4

418円

1個

4日目

標準 / リップ部薄い / パッド単体長円形差込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2502X4

758円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式ウレタンゴム標準 / 耐寒-20~752X4

828円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2303.5

318円

1個

4日目

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1203.5

828円

1個

4日目

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2303.5A

348円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1203.5

408円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2503.5

548円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~753.5

1,189円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2303.5X7

307円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1203.5X7

418円

1個

4日目

標準 / リップ部薄い / パッド単体長円形差込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2503.5X7

758円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式ウレタンゴム標準 / 耐寒-20~753.5X7

1,189円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2303.5X7A

328円

1個

5日目

標準 / リップ部薄い / パッド単体長円形差込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1203.5X7A

418円

1個

6日目

標準 / リップ部薄い / パッド単体長円形差込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2503.5X7A

758円

1個

15日目

標準 / リップ部薄い / パッド単体長円形差込式ウレタンゴム標準 / 耐寒-20~753.5X7A

-

1個

15日目

標準 / リップ部薄い / パッド単体[標準] 平形埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2305

298円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1205

368円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2505

488円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~755

668円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2306

298円

1個あり

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1206

368円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2506

-

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~756

668円

1個

お見積り

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~2308

298円

1個あり

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~1208

368円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~2508

488円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~758

758円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~23010

298円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~12010

388円

1個

4日目

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~25010

538円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~7510

758円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~23010A

338円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~12010A

388円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体小型埋込式[シリコンゴム] シリコーンゴム標準 / 耐寒 / 耐熱-60~25010A

538円

1個

15日目

標準 / リップ部薄い / パッド単体小型埋込式ウレタンゴム標準 / 耐寒-20~7510A

868円

1個

15日目

標準 / リップ部薄い / パッド単体[標準] 平形埋込式フッ素ゴム標準 / 耐寒 / 耐熱[黒] 黒に白点-10~23015

368円

1個

在庫品1日目

当日出荷可能

標準 / リップ部薄い / パッド単体[標準] 平形埋込式[ニトリルゴム] ニトリルゴム標準 / 耐寒 / 耐熱[黒] 黒-26~12015

Loading...



商品担当おすすめ

継手付固定式金具付パッド PFTK・PFYK 画像

継手付固定式金具付パッド PFTK・PFYK

妙徳

平形パッド PFシリーズ 継手付固定式金具付パッドです。豊富なバリエーションを揃えております。

真空パッド スタンダードタイプ パッドゴム 画像

真空パッド スタンダードタイプ パッドゴム

日本ピスコ

真空パッド スタンダードタイプ パッドゴムです。
丸い果物(リンゴなど)や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意しております。

吸着パッド 薄物用タイプ 画像

吸着パッド 薄物用タイプ

ミスミ

吸着パッドの薄物用タイプです。

基本情報

材質 ゴム系

平形パッド PFシリーズ パッド単体 PFGのレビュー

評価 4.0 平均 4.0 (2件のレビュー) レビューを書く
  • 自社製品(印刷物)を吸着するために使用2018/04/25
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    自社製品(印刷物)を吸着するために使用しています。以前より使用しており、品質その他にも満足しておりました。これまでは他社で購入しておりましたが、貴社のほうが安価であるため利用始めました。納期も早く助かっております。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 生産ラインで使用。2019/10/03
    評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    必要な部品はミスミのHPで探します。 とても便利に利用しています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: ゴム材質の種類は?
回答: ニトリル シリコン ウレタン フッ素 金属配合シリコン材質がございます。特定の型式では導電性材質もございます。
質問: ゴムのみで交換は可能ですか?
回答: 一部の製品を除きゴム部分のみの交換は可能です。
