コンバム（旧：妙徳）

継手付固定式金具付パッド PJTK・PJYK

カタログ

通常単価(税別): 1,144円～9,128円

税込単価: 1,258円～10,041円

通常出荷日：在庫品1日目～40日目一部当日出荷可能

球面、角度のある吸着対象物にも対応できる金具付パッド。【特長】・耐久性に優れており長寿命・耐油、耐熱性...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

よく一緒に見られています

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

未確定：候補が85型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

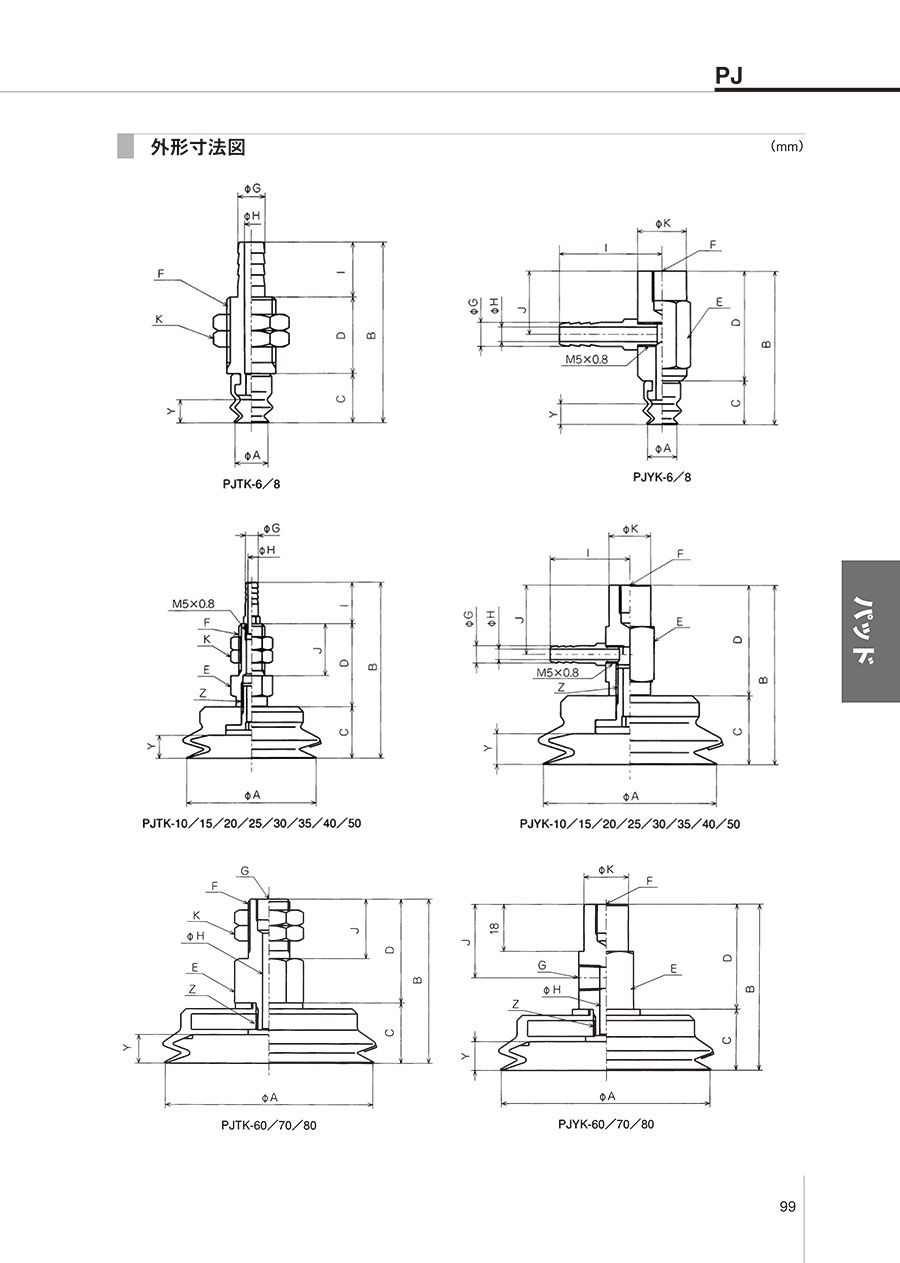

外形図

継手付固定式金具付パッド PJTK

外形寸法図
PJTK-2／4、PJTK-6／8、PJTK-10／15／20／25／30／35／40／50、PJTK-60／70／80

継手付固定式金具付パッド PJYK

外形寸法図
PJYK-2／4、PJYK-6／8、PJYK-10／15／20／25／30／35／40／50、PJYK-60／70／80

製品仕様

パッド径			φ2/4（直径2/4mm）		φ6/8（直径6/8mm）		φ10～50（直径10～50mm）		φ60～80（直径60～80mm）
真空取出し方向			縦	横	縦	横	縦	横	縦	横
配管継手	継手なし		×	×	×	×	×	×	Rc1/8	Rc1/8
	バーブ継手	φ4（直径4mm）×2.5	○	○	×	×	×	×	×	×
	バーブ継手	φ6（直径6mm）×4	×	×	○	○（M5）	○（M5）	○（M5）	×	×
金具取付け方法			取付け板	めねじ	おねじ	めねじ	おねじ	めねじ	おねじ	めねじ

注）パッド径φ2～8（パット径2～8mm）の縦タイプは金具と継手が一体形。

製品仕様

記号	材質	硬度（A/S）	使用温度範囲	色	体積抵抗率_注1、2
N	NBR（ニトリルゴム）	55	-26～120℃	黒	-
S	シリコーンゴム	55	-60～250℃	白	-
U	ウレタンゴム	55	-20～75℃	青	-
F	ふっ素ゴム	70	-10～230℃	黒に白点	-
NE	導電性NBR（ニトリルゴム）	70	-26～120℃	黒に青点	10²～10³Ω・cm
SE	導電性シリコーンゴム	55	-60～250℃	黒に赤点	10²～10⁴Ω・cm

注1）体積抵抗率は導電性を表すもので、cm³当たりの抵抗値を表す。
注2）メーカー指定テストピースでの測定値。
注3）材料の特性上、色ムラが発生することがあるが、性能に影響を及ぼす物ではない。

規格表

型番	A	B	C	D	E	F	G	H	I	J	K	Y	Z	質量（g）
PJTK-2	2	24	4.5	3	-	M5×0.5	2.8	1.2	8.5	8	7H	-	-	8
PJTK-4	4	25	5.5	3	-	M5×0.5	2.8	1.2	8.5	8	7H	-	-	8
PJTK-6	6	33	9	14	-	M9	5	2.5	10	-	12H	4.2	-	11
PJTK-8	8	33	9	14	-	M9	5	2.5	10	-	12H	4.2	-	11
PJTK-10	10	42.5	9.5	22	10H	M8	5	3	11	15	10H	3	M5×0.8	14
PJTK-15	15	44	11	22	10H	M8	5	3	11	15	10H	4.5	M5×0.8	15
PJTK-20	20	46	13	22	10H	M8	5	3	11	15	10H	5.5	M5×0.8	17
PJTK-25	25	48.5	15.5	22	10H	M8	5	3	11	15	10H	6.5	M5×0.8	19
PJTK-30	30	61	18	32	14H	M10	5	3	11	20	14H	8	M6×1.0	42
PJTK-35	35	61	18	32	14H	M10	5	3	11	20	14H	8	M6×1.0	44
PJTK-40	40	61	18	32	14H	M10	5	3	11	20	14H	8	M6×1.0	44
PJTK-50	50	63	20	32	14H	M10	5	3	11	20	14H	9	M8×1.25	58
PJTK-60	60	62.5	22.5	40	21H	M16×1.5	Rc1/8	5	-	23	21H	10	M10×1.25	144
PJTK-70	70	63.5	23.5	40	21H	M16×1.5	Rc1/8	5	-	23	21H	11	M10×1.25	163
PJTK-80	80	63.5	23.5	40	21H	M16×1.5	Rc1/8	5	-	23	21H	11	M10×1.25	190
PJYK-2	2	20.5	4.5	16	5H	M3×5	2.8	1.2	11	11	-	-	-	3
PJYK-4	4	21.5	5.5	16	5H	M3×5	2.8	1.2	11	11	-	-	-	3
PJYK-6	6	31.5	9	22.5	10H	M4×0.7	5	2.5	16	13	10	4.2	-	16
PJYK-8	8	31.5	9	22.5	10H	M4×0.7	5	2.5	16	13	10	4.2	-	16
PJYK-10	10	31.5	9.5	22	10H	M4×6	5	3	16	14	10	3	M5×0.8	17
PJYK-15	15	33	11	22	10H	M4×6	5	3	16	14	10	4.5	M5×0.8	18
PJYK-20	20	35	13	22	10H	M4×6	5	3	16	14	10	5.5	M5×0.8	20
PJYK-25	25	37.5	15.5	22	10H	M4×6	5	3	16	14	10	6.5	M5×0.8	22
PJYK-30	30	50	18	32	14H	M6×8	5	3	18	20	12	8	M6×1.0	46
PJYK-35	35	50	18	32	14H	M6×8	5	3	18	20	12	8	M6×1.0	48
PJYK-40	40	50	18	32	14H	M6×8	5	3	18	20	12	8	M6×1.0	48
PJYK-50	50	52	20	32	14H	M6×8	5	3	18	20	12	9	M8×1.25	62
PJYK-60	60	62.5	22.5	40	21H	M8×11	Rc1/8	5	-	28	17	10	M10×1.25	139
PJYK-70	70	63.5	23.5	40	21H	M8×11	Rc1/8	5	-	28	17	11	M10×1.25	158
PJYK-80	80	63.5	23.5	40	21H	M8×11	Rc1/8	5	-	28	17	11	M10×1.25	185

（単位：mm）

選定サポート情報

注文例

形式番号の見方

型番リスト

表示件数

型番

取付方法

ゴム系材質

配管継手

環境

色

使用温度範囲

(℃)

接続ねじ種類

接続ねじ径

パッド径

(mm)

真空取出し方向

最小発注数量

埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M9	6	縦取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M9	6	縦取出し	1個
埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M9	8	縦取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M9	8	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M8	10	縦取出し	1個
アタッチメント式	[ニトリルゴム] 導電性ニトリルゴム	バーブ継手	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-26～120	おねじ	M8	10	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M8	10	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M8	10	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M8	15	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M8	15	縦取出し	1個
アタッチメント式	[シリコンゴム] 導電性シリコンゴム	バーブ継手	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	おねじ	M8	15	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M8	15	縦取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M8	20	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M8	20	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M8	20	縦取出し	1個
アタッチメント式	[シリコンゴム] 導電性シリコンゴム	バーブ継手	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	おねじ	M8	20	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M8	20	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M8	25	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M8	25	縦取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M10	30	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	30	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M10	30	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M10	30	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	35	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M10	35	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M10	35	縦取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M10	40	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	40	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M10	40	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M10	40	縦取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M10	50	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	50	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M10	50	縦取出し	1個
アタッチメント式	フッ素ゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M16	60	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M16	60	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M16	60	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M16	70	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M16	70	縦取出し	1個
アタッチメント式	ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	M16	70	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M16	80	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M16	80	縦取出し	1個
アタッチメント式	ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	M16	80	縦取出し	1個
埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	6	横取出し	1個
埋込式	[ニトリルゴム] 導電性ニトリルゴム	バーブ継手	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-26～120	めねじ	M4	6	横取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	6	横取出し	1個
埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	8	横取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	8	横取出し	1個
埋込式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	めねじ	M4	8	横取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M4	10	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	10	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	10	横取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	めねじ	M4	10	横取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M4	15	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	15	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	15	横取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	めねじ	M4	15	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	20	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	20	横取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M4	25	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	25	横取出し	1個

通常単価(税別) (税込単価)	通常出荷日

1,181円 ( 1,299円 )	7日目
1,307円 ( 1,438円 )	7日目
1,181円 ( 1,299円 )	7日目
1,307円 ( 1,438円 )	7日目
1,704円 ( 1,874円 )	7日目
1,825円 ( 2,008円 )	7日目
1,813円 ( 1,994円 )	7日目
2,067円 ( 2,274円 )	7日目
1,528円 ( 1,681円 )	7日目
1,749円 ( 1,924円 )	7日目
2,069円 ( 2,276円 )	7日目
2,067円 ( 2,274円 )	7日目
2,433円 ( 2,676円 )	7日目
1,692円 ( 1,861円 )	7日目
1,806円 ( 1,987円 )	7日目
3,725円 ( 4,098円 )	15日目
2,180円 ( 2,398円 )	7日目
1,692円 ( 1,861円 )	7日目
1,806円 ( 1,987円 )	7日目
3,277円 ( 3,605円 )	7日目
1,937円 ( 2,131円 )	2日目
2,154円 ( 2,369円 )	7日目
2,799円 ( 3,079円 )	7日目
1,936円 ( 2,130円 )	7日目
2,000円 ( 2,200円 )	7日目
3,899円 ( 4,289円 )	18日目
4,128円 ( 4,541円 )	15日目
2,355円 ( 2,591円 )	在庫品1日目当日出荷可能
2,046円 ( 2,251円 )	在庫品1日目当日出荷可能
2,434円 ( 2,677円 )	7日目
4,921円 ( 5,413円 )	15日目
2,434円 ( 2,677円 )	7日目
2,614円 ( 2,875円 )	7日目
9,128円 ( 10,041円 )	15日目
4,505円 ( 4,956円 )	7日目
5,653円 ( 6,218円 )	7日目
4,616円 ( 5,078円 )	7日目
6,280円 ( 6,908円 )	15日目
7,725円 ( 8,498円 )	15日目
4,738円 ( 5,212円 )	7日目
5,770円 ( 6,347円 )	7日目
8,027円 ( 8,830円 )	7日目
1,327円 ( 1,460円 )	7日目
1,650円 ( 1,815円 )	7日目
1,442円 ( 1,586円 )	7日目
1,327円 ( 1,460円 )	7日目
1,442円 ( 1,586円 )	7日目
1,825円 ( 2,008円 )	7日目
2,180円 ( 2,398円 )	7日目
1,191円 ( 1,310円 )	7日目
1,345円 ( 1,480円 )	7日目
1,825円 ( 2,008円 )	7日目
2,303円 ( 2,533円 )	7日目
1,144円 ( 1,258円 )	7日目
1,365円 ( 1,502円 )	7日目
1,937円 ( 2,131円 )	7日目
1,281円 ( 1,409円 )	7日目
1,461円 ( 1,607円 )	7日目
3,780円 ( 4,158円 )	15日目
1,369円 ( 1,506円 )	7日目

基本情報

基本情報

球面、角度のある吸着対象物にも対応できる金具付パッド。
【特長】
・耐久性に優れており長寿命
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている金具付パッド
・ジャバラ部分がありクッション性に優れている

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
CONVUM 真空発生器コンバムユニット 10S
真空、破壊制御用電磁弁、真空フィルタ搭載のオールインワンタイプの真空発生器（エジェクタ）です。弊社吸着パッドの真空発生に最適です。
コンバム（旧：妙徳）
真空エジェクタユニット MC72シリーズ
大排気量タイプで、重量の重いワーク、通気性のあるワークの搬送に最適。マニホールドは両側から取付タイプのため、簡単に連数増加が可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
