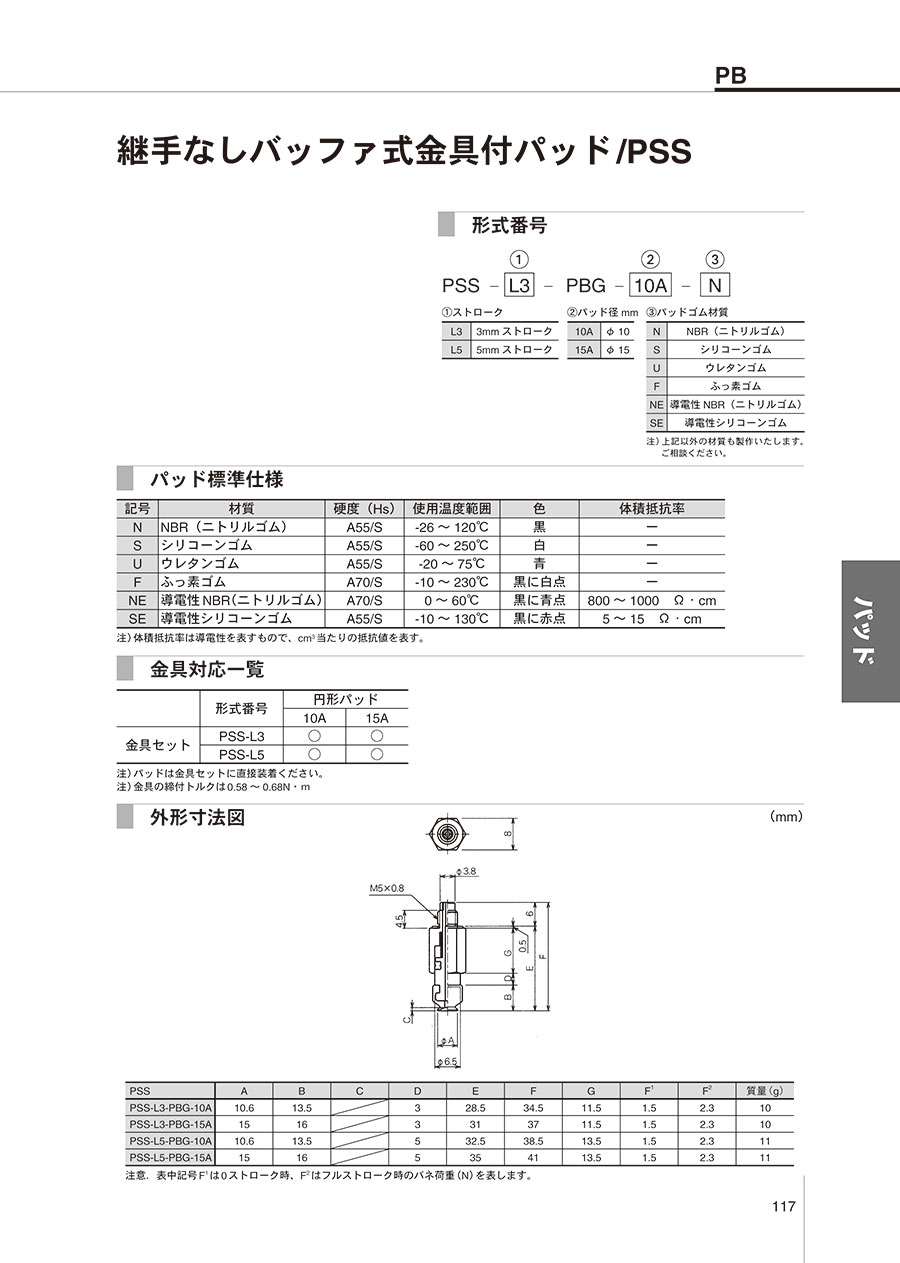

継手なしバッファ式金具付パッド PSS
- 通常単価(税別)
- 2,431円～4,921円
- 税込単価
- 2,674円～5,413円
コンパクト固定式金具付のパッド。【特長】・材質がニトリル、シリコン、ウレタン、ふっ素。導電性がありさま...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
耐久性に優れており長寿命なパッド
金具付パッドの外観
アプリケーション : 各種表面が滑らかで変形のないワーク
金具付パッドの外観
（1）ストローク
- L3 : 3mmストローク
- L5 : 5mmストローク
（2）パッド径
- 10A : Φ10（パッド径10mm）
- 15A : Φ15（パッド径15mm）
- 20A : Φ20（パッド径20mm）
（3）パッドゴム材質
| N | NBR(ニトリルゴム) |
|---|---|
| S | シリコーンゴム |
| F | ふっ素ゴム |
| NE | 導電性NBR(ニトリルゴム) |
| SE | 導電性シリコーンゴム |
パッドゴム材質
- ※ SM材質はΦ50 （直径50mm）
| 記号 | 材質 | 硬度(Hs) | 使用温度範囲 | 色 | 体積抵抗率 注1、2 |
|---|---|---|---|---|---|
| N | NBR(ニトリルゴム) | A55/S | -26～120℃ | 黒 | - |
| S | シリコーンゴム | A55/S | -60～150℃ | 白 | - |
| F | ふっ素ゴム | A70/S | -10～230℃ | 黒に白点 | - |
| NE | 導電性NBR(ニトリルゴム) | A70/S | 0～60℃ | 黒に青点 | 800～1000Ω・cm |
| SE | 導電性シリコーンゴム | A55/S | -10～130℃ | 黒に赤点 | 5～15Ω・cm |
パッド標準仕様
注意 : 体積抵抗率は導電性を表すもので、cm当たりの抵抗値を表す。
注意 : 材料の特性上、色ムラが発生することがあるが、性能に影響をおよぼす物ではない。
①ストローク
L3 : 3mmストローク、L5 : 5mmストローク
②パッド径
10A : Φ10（パッド径10mm）
15A : Φ15（パッド径15mm）
| N | NBR(ニトリルゴム) |
|---|---|
| S | シリコーンゴム |
| U | ウレ夕ンゴム |
| F | ふっ素ゴム |
| NE | 導電性NBR(ニトリルゴム) |
| SE | 導電性シリコーンゴム |
| SM | 金属配合シリコーンゴム |
パッドゴム材質
| 記号 | 材質 | 硬度(Hs) | 使用温度範囲 | 色 | 体積抵抗率注1、2 |
|---|---|---|---|---|---|
| N | NBR(ニトリルゴム) | A55/S | -26～120℃ | 黒 | - |
| S | シリコ-ンゴム | A55/S | -60～250℃ | 白 | - |
| U | ウレ夕ンゴム | A55/S | -20～75℃ | 青 | - |
| F | ふっ素ゴム | A70/S | -10～230℃ | 黒に白点 | - |
| NE | 導電性NBR(ニトリルゴム) | A70/S | 0～60℃ | 黒に青点 | 800～1000Ω・cm |
| SE | 導電性シリコ-ンゴム | A55/S | -10～130℃ | 黒に赤点 | 5～15Ω・cm |
| SM | 金属配合シリコ-ンゴム | A55/S | -60～250℃ | グレ- 注3 | - |
パッド標準仕様
注意 : 体積抵抗率は導電性を表すもので、cm当たりの抵抗値を表す。
注意 : 当社指定テストピースでの測定値。
注意 : 材料の特性上、色ムラが発生することがあるが、性能に影響をおよぼす物ではない。
形式の番号
（1）ストローク
- L3 : 3mmストローク
- L5 : 5mmストローク
（2）パッド径
- 5 : Φ5（パッド径5mm）
- 7 : Φ7（パッド径7mm）
| N | NBR(ニトリルゴム) |
|---|---|
| S | シリコーンゴム |
| SM | 金属配合シリコーンゴム |
パッドゴム材質
| 記号 | 材質 | 硬度(Hs) | 使用温度範囲 | 色 | 体積抵抗率 |
|---|---|---|---|---|---|
| N | NBR(ニトリルゴム) | A55/S | -26～120℃ | 黒 | - |
| S | シリコーンゴム | A55/S | -60～250℃ | 白 | - |
| SM | 金属配合シリコーンゴム | A55/S | -60～250℃ | グレー 注 | - |
パッド標準仕様
注意 : 材料の特性上、色ムラが発生することがあるが、性能に影響をおよぼす物ではない。
開発秘話
お客様のニーズにお答えするべく複雑な形状の吸着対象物への追従性を求めて開発いたしました。また、狭い場所へ取り付けられるように取付金具部分を極力小さくし計量化を図りました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,586円 ( 2,845円 ) | 7日目 |
3,267円 ( 3,594円 ) | 5日目 |
3,473円 ( 3,820円 ) | 7日目 |
4,671円 ( 5,138円 ) | 15日目 |
3,401円 ( 3,741円 ) | 7日目 |
4,595円 ( 5,055円 ) | 15日目 |
3,466円 ( 3,813円 ) | 7日目 |
2,952円 ( 3,247円 ) | 7日目 |
4,519円 ( 4,971円 ) | 15日目 |
4,617円 ( 5,079円 ) | 15日目 |
4,410円 ( 4,851円 ) | 15日目 |
4,519円 ( 4,971円 ) | 15日目 |
4,465円 ( 4,912円 ) | 15日目 |
4,617円 ( 5,079円 ) | 15日目 |
2,952円 ( 3,247円 ) | 7日目 |
4,519円 ( 4,971円 ) | 15日目 |
4,617円 ( 5,079円 ) | 15日目 |
4,823円 ( 5,305円 ) | 15日目 |
2,971円 ( 3,268円 ) | 7日目 |
4,562円 ( 5,018円 ) | 15日目 |
2,926円 ( 3,219円 ) | 7日目 |
4,921円 ( 5,413円 ) | 15日目 |
4,454円 ( 4,899円 ) | 15日目 |
4,519円 ( 4,971円 ) | 15日目 |
2,925円 ( 3,218円 ) | 7日目 |
4,432円 ( 4,875円 ) | 15日目 |
4,497円 ( 4,947円 ) | 15日目 |
4,171円 ( 4,588円 ) | 15日目 |
3,233円 ( 3,556円 ) | 7日目 |
3,206円 ( 3,527円 ) | 7日目 |
4,671円 ( 5,138円 ) | 15日目 |
4,704円 ( 5,174円 ) | 15日目 |
4,725円 ( 5,198円 ) | 15日目 |
4,791円 ( 5,270円 ) | 15日目 |
4,812円 ( 5,293円 ) | 15日目 |
4,410円 ( 4,851円 ) | 15日目 |
4,519円 ( 4,971円 ) | 15日目 |
3,025円 ( 3,328円 ) | 7日目 |
4,617円 ( 5,079円 ) | 60日目 |
4,736円 ( 5,210円 ) | 60日目 |
2,952円 ( 3,247円 ) | 7日目 |
4,465円 ( 4,912円 ) | 15日目 |
4,617円 ( 5,079円 ) | 15日目 |
4,736円 ( 5,210円 ) | 15日目 |
4,410円 ( 4,851円 ) | 15日目 |
3,025円 ( 3,328円 ) | 7日目 |
4,432円 ( 4,875円 ) | 15日目 |
4,562円 ( 5,018円 ) | 15日目 |
3,064円 ( 3,370円 ) | 7日目 |
4,628円 ( 5,091円 ) | 15日目 |
4,454円 ( 4,899円 ) | 15日目 |
2,970円 ( 3,267円 ) | 7日目 |
3,063円 ( 3,369円 ) | 7日目 |
4,769円 ( 5,246円 ) | 15日目 |
4,432円 ( 4,875円 ) | 15日目 |
4,497円 ( 4,947円 ) | 15日目 |
4,171円 ( 4,588円 ) | 15日目 |
2,820円 ( 3,102円 ) | 7日目 |
3,240円 ( 3,564円 ) | 7日目 |
2,820円 ( 3,102円 ) | 7日目 |
詳細情報
基本情報
コンパクト固定式金具付のパッド。
【特長】
・材質がニトリル、シリコン、ウレタン、ふっ素。導電性がありさまざまな吸着に対応。
・硬度も材質によりさまざまなものを用意。
・耐久性に優れており長寿命。
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている。
・金具部分が小型でスペースの狭い場所に適している。
【用途】
・金具部分がコンパクトなため狭い場所へパッドを取り付けるときに優れている。
