バッファ式金具付パッド NAPCTS・YS
- 通常単価(税別)
- 3,432円～13,073円
- 税込単価
- 3,775円～14,380円
通常出荷日：6日目～60日目
じゃばら機構採用により様々な段差、角度に対応可能なバッファ式金具付パッド。【特長】・じゃばら形状をして...
詳細を確認
未確定：候補が131型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

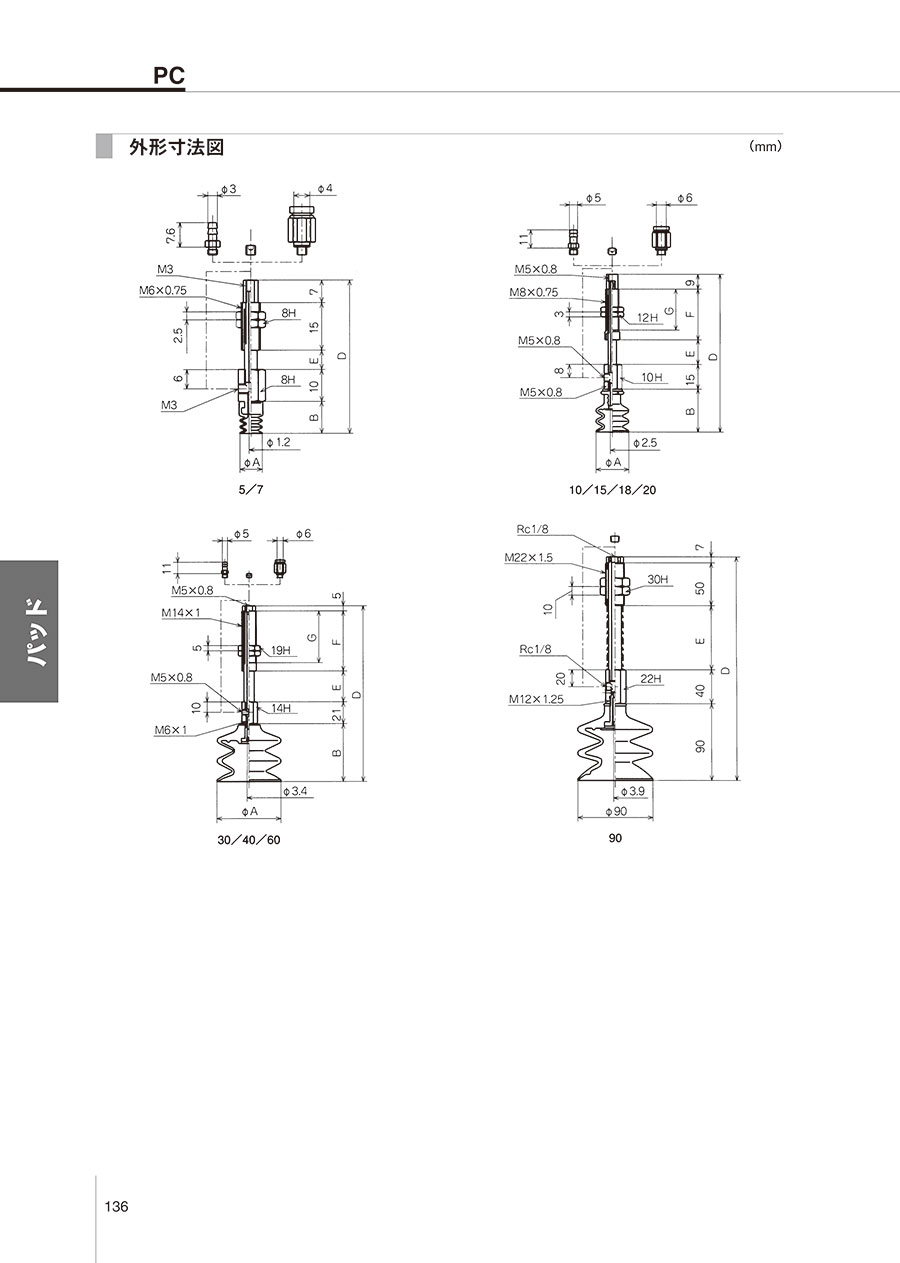

製品仕様
バッファ式金具付パッド／NAPCTS／YSの製品イメージ
装着方法
φ5（直径5mm）φ7（直径7mm）
パッドを金具にワンタッチ装着
φ10～90（直径10～90mm）
止めねじでパッドを金具にねじ込む
製品仕様
| パッド径 | 単位 | φ5（パッド径5mm）、φ7（パッド径7mm） | φ10～20（パッド径10～20mm） | φ30～60（パッド径30～60mm） | φ90（パッド径90mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ストローク | mm | 3 | 6 | 3 | 10 | 15 | 6 | 15 | 30 | 10 | 30 | 50 |
| 0ストローク時バネ荷重 | N | 0.49 | 0.61 | 0.64 | 2.45 | 2.9 | 8.82 | 6.76 | 8.33 | |||
| フルストローク時バネ荷重 | N | 0.59 | 0.69 | 0.77 | 1.17 | 3.43 | 4.9 | 5.88 | 11.8 | 15.6 | 19.6 | |
組み合わせ一覧表
| 形式番号 | パッド | 止めねじ | 金具セット | 配管部仕様 | ||
|---|---|---|---|---|---|---|
| 継手なし・ 無記号 | バーブ 継手・T | プッシュイン 継手・O | ||||
| NAPC○S-5-3-□（-T/O） | PCG-5-□ | 金具セットにパッドをワンタッチ装着 | NAPF○S-5A-3-K（-T/O） | M3×0.5 （めねじ） | φ4×2.5（直径4×2.5mm） | |
| NAPC○S-5-10-□（-T/O） | NAPF○S-5A-6-K（-T/O） | |||||
| NAPC○S-7-3-□（-T/O） | PCG-7-□ | NAPF○S-5A-3-K（-T/O） | ||||
| NAPC○S-7-6-□（-T/O） | NAPF○S-5A-6-K（-T/O） | |||||
| NAPC○S-10-3-□（-T/O） | PCG-10-□ | TN-PC-10-M5 | NAPC○S-10-3-K（-T/O） | M5×0.8 （めねじ） | φ6×4（直径6×4mm） | |
| NAPC○S-10-10-□（-T/O） | NAPC○S-10-10-K（-T/O） | |||||
| NAPC○S-10-15-□（-T/O） | NAPC○S-10-15-K（-T/O） | |||||
| NAPC○S-15-3-□（-T/O） | PCG-15-□ | NAPC○S-10-3-K（-T/O） | ||||
| NAPC○S-15-10-□（-T/O | NAPC○S-10-10-K（-T/O） | |||||
| NAPC○S-15-15-□（-T/O） | NAPC○S-10-15-K（-T/O） | |||||
| NAPC○S-18-3-□（-T/O） | PCG-18-□ | NAPC○S-10-3-K（-T/O） | ||||
| NAPC○S-18-10-□（-T/O） | NAPC○S-10-10-K（-T/O） | |||||
| NAPC○S-18-15-□（-T/O） | NAPC○S-10-15-K（-T/O） | |||||
| NAPC○S-20-3-□（-T/O） | PCG-20-□ | NAPC○S-10-3-K（-T/O） | ||||
| NAPC○S-20-10-□（-T/O） | NAPC○S-10-10-K（-T/O） | |||||
| NAPC○S-20-15-□（-T/O） | NAPC○S-10-15-K（-T/O） | |||||
| NAPC○S-30-6-□（-T/O） | PCG-30-□ | TN-PC-30-M6 | NAPF○S-20B-6-K（-T/O） | |||
| NAPC○S-30-15-□（-T/O） | NAPF○S-20B-15-K（-T/O） | |||||
| NAPC○S-30-30-□（-T/O） | NAPF○S-20B-30-K（-T/O） | |||||
| NAPC○S-40-6-□（-T/O） | PCG-40-□ | NAPF○S-20B-6-K（-T/O | ||||
| NAPC○S-40-15-□（-T/O） | NAPF○S-20B-15-K（-T/O） | |||||
| NAPC○S-40-30-□（-T/O） | NAPF○S-20B-30-K（-T/O） | |||||
| NAPC○S-60-6-□（-T/O） | PCG-60-□ | NAPF○S-20B-6-K（-T/O） | ||||
| NAPC○S-60-15-□（-T/O） | NAPF○S-20B-15-K（-T/O） | |||||
| NAPC○S-60-30-□（-T/O） | NAPF○S-20B-30-K（-T/O） | |||||
| NAPC○S-90-10-□ | PCG-90-□ | TN-PC-90-M12 | NAPU○SB-60-10-K（-T/O） | Rc1/8 （めねじ） | - | |
| NAPC○S-90-30-□ | NAPU○SB-60-30-K（-T/O） | |||||
| NAPC○S-90-50-□ | NAPU○SB-60-50-K（-T/O） | |||||
- ※ □はパッドの材質を表します。
- ※ 〇は真空取出し方向（TかY）を表します。
形式番号
形式番号
（1）真空取出し方向
- T：縦
- Y：横
（2）パッド径／ストローク（mm）
| 記号 | パッド径 ストローク |
|---|---|
| 5-3 | φ5（パッド径5mm）-3 |
| 5-6 | φ5（パッド径5mm）-6 |
| 7-3 | φ7（パッド径7mm）-3 |
| 7-6 | φ7（パッド径7mm）-6 |
| 10-3 | φ10（パッド径10mm）-3 |
| 10-10 | φ10（パッド径10mm）-10 |
| 10-15 | φ10（パッド径10mm）-15 |
| 15-3 | φ15（パッド径15mm）-3 |
| 15-10 | φ15（パッド径15mm）-10 |
| 15-15 | φ15（パッド径15mm）-15 |
| 記号 | パッド径 ストローク |
|---|---|
| 18-3 | φ18（パッド径18mm）-3 |
| 18-10 | φ18（パッド径18mm）-10 |
| 18-15 | φ18（パッド径18mm）-15 |
| 20-3 | φ20（パッド径20mm）-3 |
| 20-10 | φ20（パッド径20mm）-10 |
| 20-15 | φ20（パッド径20mm）-15 |
| 30-6 | φ30（パッド径30mm）-6 |
| 30-15 | φ30（パッド径30mm）-15 |
| 30-30 | φ30（パッド径30mm）-30 |
| 記号 | パッド径 ストローク |
|---|---|
| 40-6 | φ40（パッド径40mm）-6 |
| 40-15 | φ40（パッド径40mm）-15 |
| 40-30 | φ40（パッド径40mm）-30 |
| 60-6 | φ60（パッド径60mm）-6 |
| 60-15 | φ60（パッド径60mm）-15 |
| 60-30 | φ60（パッド径60mm）-30 |
| 90-10 | φ90（パッド径90mm）-10 |
| 90-30 | φ90（パッド径90mm）-30 |
| 90-50 | φ90（パッド径90mm）-50 |
（3）パッドゴム材質（記号：材質）
- N：NBR（ニトリルゴム）
- S：シリコーンゴム
（4）継手
- 無記号：なし
- T：バーブ
- O：プッシュイン
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,519円 ( 3,871円 ) | 7日目 |
3,502円 ( 3,852円 ) | 7日目 |
3,783円 ( 4,161円 ) | 7日目 |
3,608円 ( 3,969円 ) | 7日目 |
3,432円 ( 3,775円 ) | 7日目 |
3,694円 ( 4,063円 ) | 7日目 |
3,519円 ( 3,871円 ) | 7日目 |
5,095円 ( 5,605円 ) | 12日目 |
3,976円 ( 4,374円 ) | 7日目 |
3,783円 ( 4,161円 ) | 7日目 |
3,519円 ( 3,871円 ) | 7日目 |
5,030円 ( 5,533円 ) | 60日目 |
3,432円 ( 3,775円 ) | 7日目 |
3,694円 ( 4,063円 ) | 7日目 |
3,519円 ( 3,871円 ) | 7日目 |
3,867円 ( 4,254円 ) | 7日目 |
3,976円 ( 4,374円 ) | 7日目 |
3,800円 ( 4,180円 ) | 7日目 |
5,975円 ( 6,573円 ) | 15日目 |
5,845円 ( 6,430円 ) | 15日目 |
5,085円 ( 5,594円 ) | 7日目 |
6,204円 ( 6,824円 ) | 15日目 |
4,839円 ( 5,323円 ) | 7日目 |
5,119円 ( 5,631円 ) | 7日目 |
5,137円 ( 5,651円 ) | 7日目 |
5,418円 ( 5,960円 ) | 7日目 |
5,119円 ( 5,631円 ) | 6日目 |
5,401円 ( 5,941円 ) | 7日目 |
5,208円 ( 5,729円 ) | 7日目 |
5,418円 ( 5,960円 ) | 7日目 |
5,682円 ( 6,250円 ) | 7日目 |
5,507円 ( 6,058円 ) | 7日目 |
6,041円 ( 6,645円 ) | 15日目 |
4,891円 ( 5,380円 ) | 7日目 |
5,154円 ( 5,669円 ) | 7日目 |
4,980円 ( 5,478円 ) | 7日目 |
5,208円 ( 5,729円 ) | 7日目 |
5,488円 ( 6,037円 ) | 7日目 |
5,297円 ( 5,827円 ) | 7日目 |
5,154円 ( 5,669円 ) | 7日目 |
5,437円 ( 5,981円 ) | 7日目 |
5,261円 ( 5,787円 ) | 7日目 |
5,488円 ( 6,037円 ) | 7日目 |
5,770円 ( 6,347円 ) | 7日目 |
5,578円 ( 6,136円 ) | 7日目 |
5,543円 ( 6,097円 ) | 7日目 |
6,736円 ( 7,410円 ) | 40日目 |
6,073円 ( 6,680円 ) | 15日目 |
5,560円 ( 6,116円 ) | 7日目 |
4,963円 ( 5,459円 ) | 7日目 |
5,241円 ( 5,765円 ) | 7日目 |
5,066円 ( 5,573円 ) | 7日目 |
5,594円 ( 6,153円 ) | 7日目 |
5,418円 ( 5,960円 ) | 7日目 |
5,241円 ( 5,765円 ) | 7日目 |
5,525円 ( 6,078円 ) | 7日目 |
5,330円 ( 5,863円 ) | 7日目 |
5,594円 ( 6,153円 ) | 7日目 |
5,876円 ( 6,464円 ) | 7日目 |
5,682円 ( 6,250円 ) | 7日目 |
詳細情報
基本情報
じゃばら機構採用により様々な段差、角度に対応可能なバッファ式金具付パッド。
【特長】
・じゃばら形状をしており角度がある場所、R形状のワークにパッドが追従。
【用途】
・角度、球状のワークなど追従可能。
商品担当おすすめ
バッファ式金具付パッド NAPCTS・YSのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q使用用途どのような場合ですか？
A
パッド形状が3段じゃばらになっており、吸着面が斜めの場合や高さにばらつきがある場合など吸着箇所へ追従し易くなります。
