バッファ式回り止め金具付パッド/NAPQTH・YH金具
- 通常単価(税別)
- 3,703円～5,095円
- 税込単価
- 4,073円～5,605円
通常出荷日：7日目～15日目
回り止め金具付きパッドになります【配管継手】Rp(G)/バーブ継手からお選びいただけます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

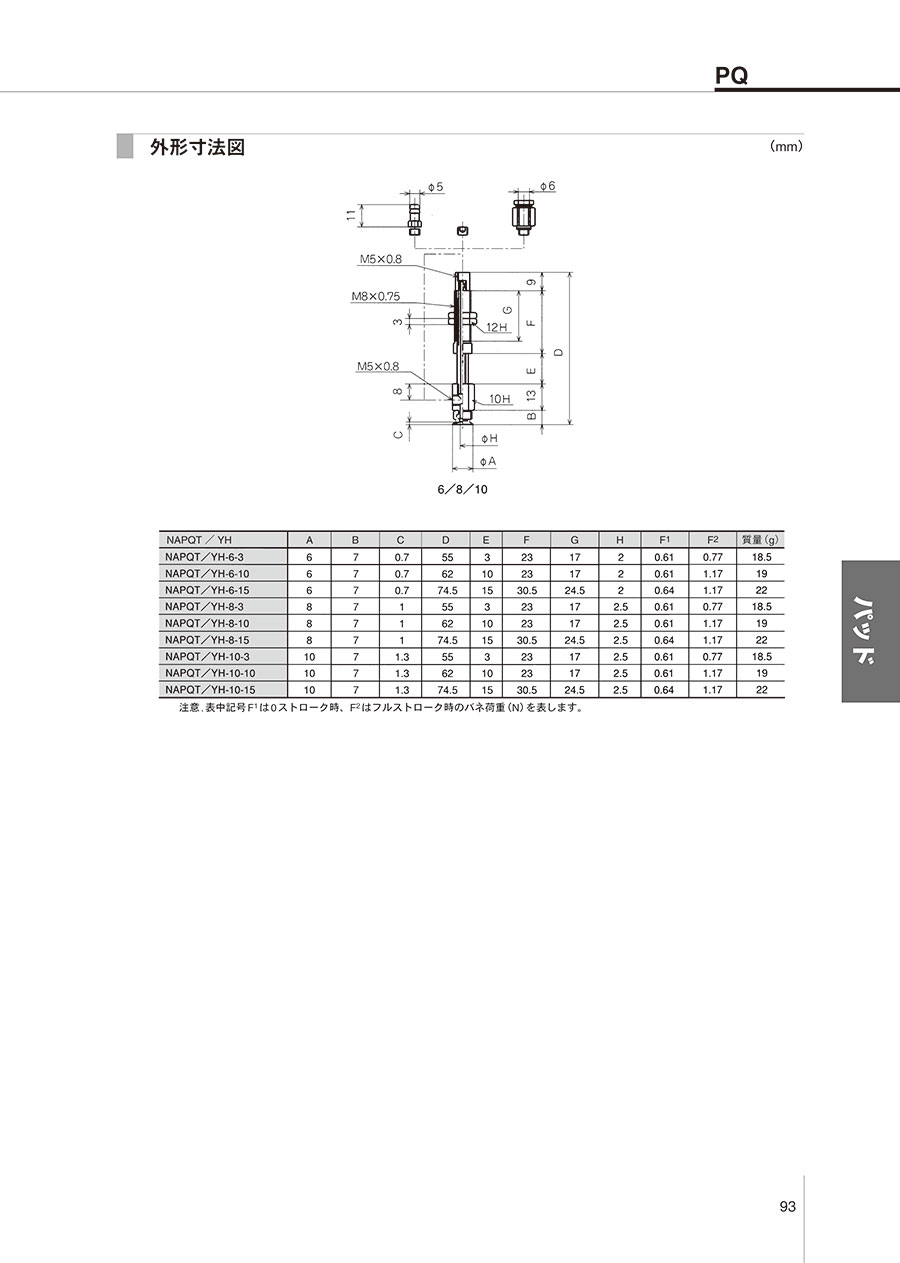

外形図
単位：mm
製品仕様
製品仕様
| パッド径 | φ6～10 | |||
|---|---|---|---|---|
| 真空取出し方向 | 縦 | 横 | ||
| 配管継手 | 継手なし | M5 | M5 | |
| バーブ継手 | φ4×2.5 | × | × | |
| φ6×4 | ○（M5） | ○（M5） | ||
| プッシュイン継手 | φ4×2.5 | × | × | |
| φ6×4 | ○（M5） | ○（M5） | ||
| 金具取付け方法 | おねじ | おねじ | ||
製品仕様
| 記号 | 材質 | 硬度（Hs） | 使用温度範囲 | 色 | 体積抵抗率 |
|---|---|---|---|---|---|
| N | NBR（ニトリルゴム） | A55/S | -26～+120℃ | 黒 | - |
| S | シリコーンゴム | A55/S | -60～+250℃ | 白 | - |
| U | ウレタンゴム | A55/S | -20～+75℃ | 青 | - |
| F | ふっ素ゴム | A70/S | -10～+230℃ | 黒に白点 | - |
| NE | 導電性NBR（ニトリルゴム） | A70/S | 0～+60℃ | 黒に青点 | 800～1,000 Ω・cm |
| SE | 導電性シリコーンゴム | A55/S | -10～+130℃ | 黒に赤点 | 5～15 Ω・cm |
注）体積抵抗率は導電性を表すもので、cm3 当たりの抵抗値を表す。
金具対応一覧
| - | 型番 | 円形パッド | |||
|---|---|---|---|---|---|
| 6 | 8 | 10 | |||
| 金具 セット | 縦取出し | NAPQTH-6-3-K | ○ | ○ | ○ |
| NAPQTH-6-10-K | ○ | ○ | ○ | ||
| NAPQTH-6-15-K | ○ | ○ | ○ | ||
規格表
単位：mm
| 型番 | A | B | C | D | E | F | G | H | F1 | F2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NAPQTH-6-3 | 6 | 7 | 0.7 | 55 | 3 | 23 | 17 | 2 | 0.61 | 0.77 | 18.5 |
| NAPQTH-6-10 | 6 | 7 | 0.7 | 62 | 10 | 23 | 17 | 2 | 0.61 | 1.17 | 19 |
| NAPQTH-6-15 | 6 | 7 | 0.7 | 74.5 | 15 | 30.5 | 24.5 | 2 | 0.64 | 1.17 | 22 |
注意. 表中記号F1は0ストローク時。F2はフルストローク時のバネ荷重（N）を表します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,703円 ( 4,073円 ) | 7日目 |
4,921円 ( 5,413円 ) | 15日目 |
5,095円 ( 5,605円 ) | 15日目 |
