バッファ式回り止め金具付パッド NAPFTH・YH
- 通常単価(税別)
- 3,790円～6,628円
- 税込単価
- 4,169円～7,291円
通常出荷日：7日目～60日目
ロボット搬送など回転を伴う搬送時に吸着対象物の回りを防止できる金具付パッド。【特長】・耐久性に優れてお...
詳細を確認
未確定：候補が191型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

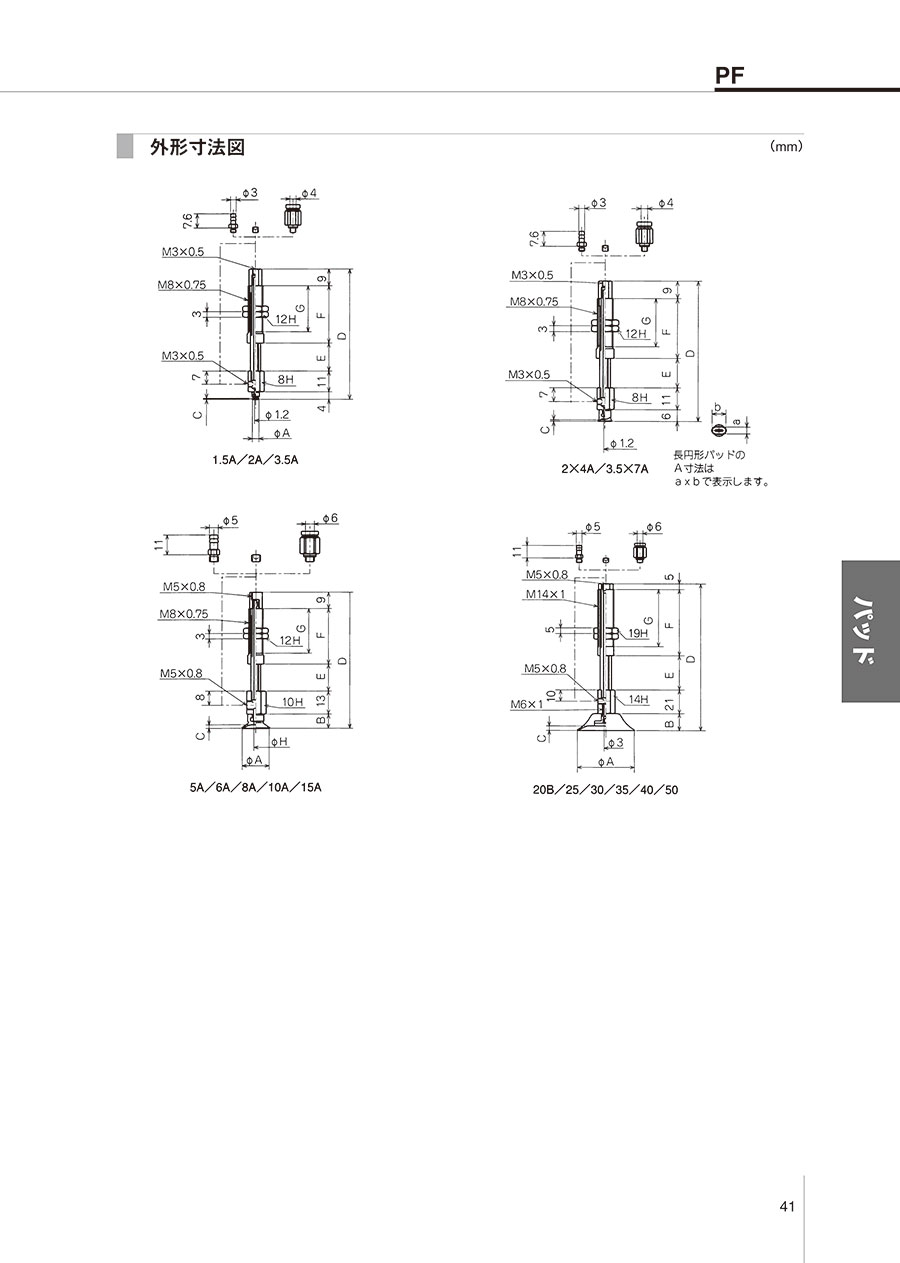

外形図
製品仕様
製品仕様
| パッド径 | φ1.5～3.5（直径1.5～3.5mm）、2×4、3.5×7 | φ5～15（直径5～15mm） | φ20～50（直径20～50mm） | |||||
|---|---|---|---|---|---|---|---|---|
| 真空取出し方向 | 縦 | 横 | 縦 | 横 | 縦 | 横 | ||
| 配管継手 | 継手なし | M3 | M3 | M5 | M5 | M5 | M5 | |
| バーブ継手 | φ4（直径4mm）×2.5 | ○（M3） | ○（M3） | × | × | × | × | |
| φ6（直径6mm）×4 | × | × | ○（M5） | ○（M5） | ○（M5） | ○（M5） | ||
| プッシュイン継手 | φ4（直径4mm）×2.5 | ○（M3） | ○（M3） | × | × | × | × | |
| φ6（直径6mm）×4 | × | × | ○（M5） | ○（M5） | ○（M5） | ○（M5） | ||
| 金具取付け方法 | おねじ | おねじ | おねじ | おねじ | おねじ | おねじ | ||
製品仕様
| 記号 | 材質 | 硬度（A/S） | 使用温度範囲 | 色 | 体積抵抗率注1、2 |
|---|---|---|---|---|---|
| N | NBR（ニトリルゴム） | 55 | -26～120℃ | 黒 | - |
| S | シリコーンゴム | 55 | -60～250℃ | 白 | - |
| U | ウレタンゴム | 55 | -20～75℃ | 青 | - |
| F | ふっ素ゴム | 70 | -10～230℃ | 黒に白点 | - |
| NE | 導電性NBR（ニトリルゴム） | 70 | -26～120℃ | 黒に青点 | 102～103Ω・cm |
| SE | 導電性シリコーンゴム | 55 | -60～250℃ | 黒に赤点 | 102～104Ω・cm |
- 注1）体積抵抗率は導電性を表すもので、cm3当たりの抵抗値を表す。
- 注2）メーカー指定テストピースでの測定値。
継手質量
| - | チューブ外径φ4（直径4mm） | チューブ外径φ6（直径6mm） |
|---|---|---|
| T | 0.5 | 1.5 |
| O | 3.0 | 4.0 |
（単位：g）
規格表
| 型番 | D | E | F | G | 質量（g） |
|---|---|---|---|---|---|
| NAPFT／YH-1.5A-3 | 50 | 3 | 23 | 17 | 15.5 |
| NAPFT／YH-1.5A-10 | 57 | 10 | 23 | 17 | 17 |
| NAPFT／YH--1.5A-15 | 69.5 | 15 | 30.5 | 24.5 | 20 |
| NAPFT／YH-2A-3 | 50 | 3 | 23 | 17 | 15.5 |
| NAPFT／YH-2A-10 | 57 | 10 | 23 | 17 | 17 |
| NAPFT／YH-2A-15 | 69.5 | 15 | 30.5 | 24.5 | 20 |
| NAPFT／YH-3.5A-3 | 50 | 3 | 23 | 17 | 15.5 |
| NAPFT／YH-3.5A-10 | 57 | 10 | 23 | 17 | 17 |
| NAPFT／YH-3.5A-15 | 69.5 | 15 | 30.5 | 24.5 | 20 |
| NAPFT／YH-2×4A-3 | 52 | 3 | 23 | 17 | 16.5 |
| NAPFT／YH-2×4A-10 | 59 | 10 | 23 | 17 | 17 |
| NAPFT／YH-2×4A-15 | 71.5 | 15 | 30.5 | 24.5 | 20 |
| NAPFT／YH-3.5×7A-3 | 52 | 3 | 23 | 17 | 16.5 |
| NAPFT／YH-3.5×7A-10 | 59 | 10 | 23 | 17 | 17 |
| NAPFT／YH-3.5×7A-15 | 71.5 | 15 | 30.5 | 24.5 | 20 |
| NAPFT/YH-5A-3 | 54.5 | 3 | 23 | 17 | 18 |
| NAPFT/YH-5A-10 | 61.5 | 10 | 18.5 | ||
| NAPFT/YH-5A-15 | 74 | 15 | 30.5 | 24.5 | 21.5 |
| NAPFT/YH-6A-3 | 54.5 | 3 | 23 | 17 | 18 |
| NAPFT/YH-6A-10 | 61.5 | 10 | 18.5 | ||
| NAPFT/YH-6A-15 | 74 | 15 | 30.5 | 24.5 | 21.5 |
| NAPFT/YH-8A-3 | 55 | 3 | 23 | 17 | 18 |
| NAPFT/YH-8A-10 | 62 | 10 | 18.5 | ||
| NAPFT/YH-8A-15 | 74.5 | 15 | 30.5 | 24.5 | 21.5 |
| NAPFT/YH-10A-3 | 55.5 | 3 | 23 | 17 | 18.5 |
| NAPFT/YH-10A-10 | 62.5 | 10 | 19 | ||
| NAPFT/YH-10A-15 | 75 | 15 | 30.5 | 24.5 | 22 |
| NAPFT/YH-15A-3 | 56 | 3 | 23 | 17 | 18.5 |
| NAPFT/YH-15A-10 | 63 | 10 | 19 | ||
| NAPFT/YH-15A-15 | 75.5 | 15 | 30.5 | 24.5 | 22 |
| NAPFT/YH-20B-6 | 80.5 | 6 | 36 | 28 | 64 |
| NAPFT/YH-20B-15 | 89.5 | 15 | 69 | ||
| NAPFT/YH-20B-30 | 126.5 | 30 | 58 | 50 | 93 |
| NAPFT/YH-25-6 | 82 | 6 | 36 | 28 | 64.5 |
| NAPFT/YH-25-15 | 91 | 15 | 69.5 | ||
| NAPFT/YH-25-30 | 128 | 30 | 58 | 50 | 93.5 |
| NAPFT/YH-30-6 | 80 | 6 | 36 | 28 | 65.5 |
| NAPFT/YH-30-15 | 89 | 15 | 70.5 | ||
| NAPFT/YH-30-30 | 126 | 30 | 58 | 50 | 94.5 |
| NAPFT/YH-35-6 | 82 | 6 | 36 | 28 | 68 |
| NAPFT/YH-35-5 | 91 | 15 | 73 | ||
| NAPFT/YH-35-30 | 128 | 30 | 58 | 50 | 97 |
| NAPFT/YH-40-6 | 82 | 6 | 36 | 28 | 69.5 |
| NAPFT/YH-40-15 | 91 | 15 | 74.5 | ||
| NAPFT/YH-40-30 | 128 | 30 | 58 | 50 | 98.5 |
| NAPFT/YH-50-6 | 83 | 6 | 36 | 28 | 78 |
| NAPFT/YH-50-15 | 92 | 15 | 83 | ||
| NAPFT/YH-50-30 | 129 | 30 | 58 | 50 | 107 |
（単位：mm）
※質量はパッド材質NBR（ニトリルゴム）・継手なし時の数値です。
選定サポート情報
注文例
形式番号の見方
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,171円 ( 5,688円 ) | 15日目 |
5,160円 ( 5,676円 ) | 15日目 |
5,367円 ( 5,904円 ) | 15日目 |
5,519円 ( 6,071円 ) | 15日目 |
5,356円 ( 5,892円 ) | 15日目 |
5,421円 ( 5,963円 ) | 15日目 |
5,475円 ( 6,023円 ) | 15日目 |
5,095円 ( 5,605円 ) | 15日目 |
5,171円 ( 5,688円 ) | 15日目 |
5,160円 ( 5,676円 ) | 15日目 |
5,367円 ( 5,904円 ) | 15日目 |
5,356円 ( 5,892円 ) | 15日目 |
5,573円 ( 6,130円 ) | 15日目 |
5,410円 ( 5,951円 ) | 15日目 |
4,852円 ( 5,337円 ) | 7日目 |
5,497円 ( 6,047円 ) | 15日目 |
5,715円 ( 6,287円 ) | 15日目 |
5,573円 ( 6,130円 ) | 15日目 |
5,573円 ( 6,130円 ) | 15日目 |
4,645円 ( 5,110円 ) | 7日目 |
5,747円 ( 6,322円 ) | 15日目 |
4,828円 ( 5,311円 ) | 7日目 |
5,899円 ( 6,489円 ) | 15日目 |
4,635円 ( 5,099円 ) | 7日目 |
6,030円 ( 6,633円 ) | 15日目 |
6,008円 ( 6,609円 ) | 60日目 |
6,073円 ( 6,680円 ) | 15日目 |
6,139円 ( 6,753円 ) | 15日目 |
6,247円 ( 6,872円 ) | 15日目 |
5,139円 ( 5,653円 ) | 15日目 |
4,222円 ( 4,644円 ) | 7日目 |
5,204円 ( 5,724円 ) | 15日目 |
5,204円 ( 5,724円 ) | 15日目 |
5,280円 ( 5,808円 ) | 15日目 |
5,541円 ( 6,095円 ) | 15日目 |
5,812円 ( 6,393円 ) | 15日目 |
4,264円 ( 4,690円 ) | 7日目 |
5,595円 ( 6,155円 ) | 15日目 |
5,465円 ( 6,012円 ) | 15日目 |
5,736円 ( 6,310円 ) | 15日目 |
5,465円 ( 6,012円 ) | 15日目 |
5,660円 ( 6,226円 ) | 15日目 |
5,530円 ( 6,083円 ) | 15日目 |
5,845円 ( 6,430円 ) | 15日目 |
5,704円 ( 6,274円 ) | 60日目 |
5,584円 ( 6,142円 ) | 15日目 |
5,639円 ( 6,203円 ) | 15日目 |
5,769円 ( 6,346円 ) | 15日目 |
5,704円 ( 6,274円 ) | 15日目 |
5,910円 ( 6,501円 ) | 15日目 |
5,878円 ( 6,466円 ) | 15日目 |
5,497円 ( 6,047円 ) | 15日目 |
5,791円 ( 6,370円 ) | 15日目 |
5,965円 ( 6,562円 ) | 15日目 |
5,812円 ( 6,393円 ) | 15日目 |
5,899円 ( 6,489円 ) | 15日目 |
6,117円 ( 6,729円 ) | 15日目 |
6,073円 ( 6,680円 ) | 15日目 |
5,530円 ( 6,083円 ) | 60日目 |
4,986円 ( 5,485円 ) | 15日目 |
詳細情報
基本情報
ロボット搬送など回転を伴う搬送時に吸着対象物の回りを防止できる金具付パッド。
【特長】
・耐久性に優れており長寿命
・ストローク部分にドライベアリングを採用
・ストローク部分の回り止め加工により搬送時に吸着対象物の回転を防ぐ
