コンバム（旧：妙徳）

バッファ式水平保持機能付金具付パッド NAPUTSBR・YSBR

バッファ式水平保持機能付金具付パッド NAPUTSBR・YSBR
通常単価(税別)
13,323円～27,128円
税込単価
14,655円～29,841円
通常出荷日：6日目～40日目

パッド部分に首振機能をつけたモデル。【特長】・各ワーク毎に角度の条件が違うケースでも追従可能。【用途】...

詳細を確認
未確定：候補が27型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

組み合わせイメージ

組み合わせイメージ

  • 真空取出し方向：T=縦／Y=横
  • 継手：無記号 なし／T （バーブ）／O （プッシュイン）
  • チューブ外径φ6（直径6mm）：T=1.5／O=4.0

製品仕様

パッド径単位φ60～100（パッド径60～100mm）φ120～200（パッド径120～200mm）
ストロ-クmm1030502050
0ストロ-ク時バネ荷重N8.826.768.3315.614.7
フルストロ-ク時バネ荷重N11.815.619.629.4

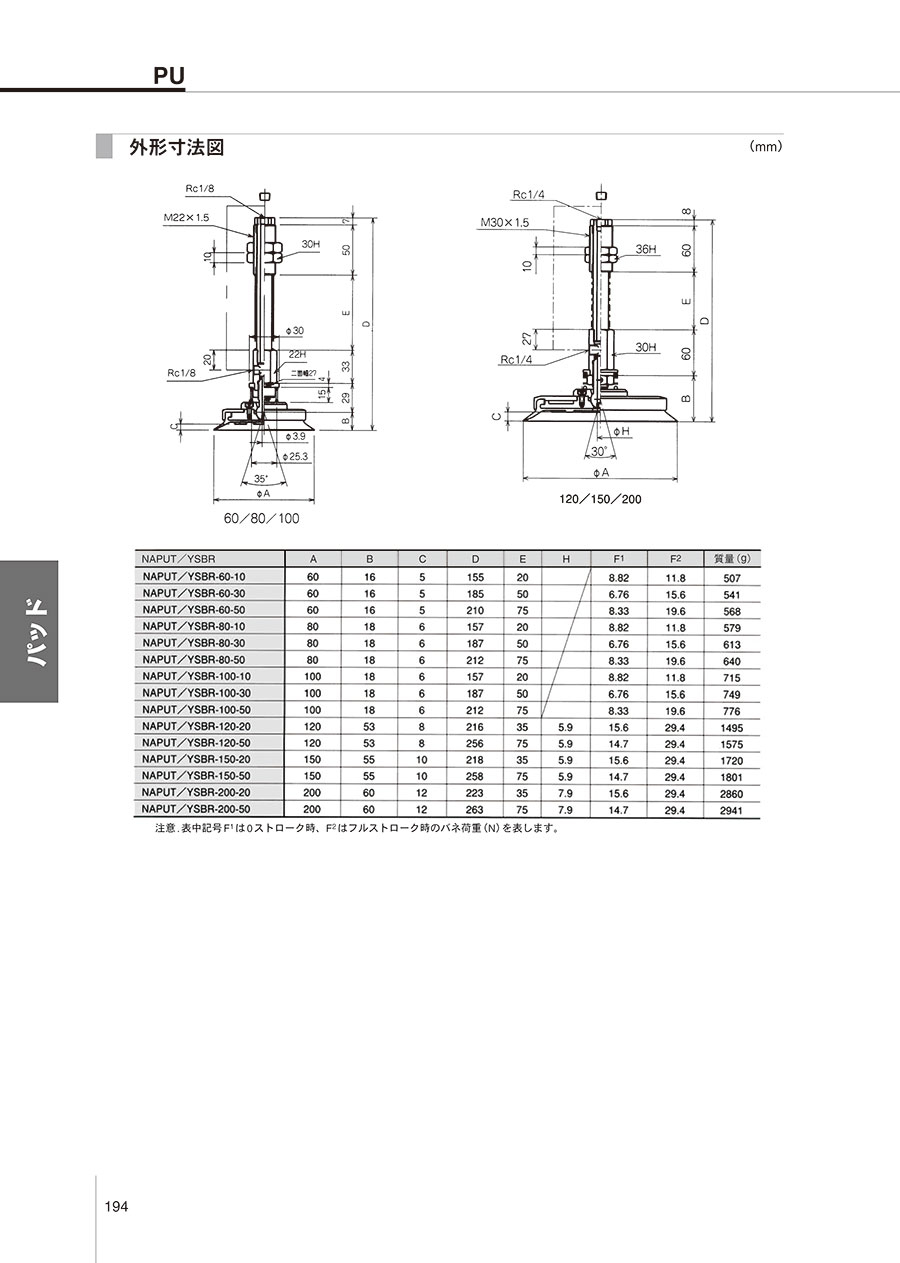

バッファ式水平保持機能金具付パッドの外形寸法図一例

NAPUT／YSBR-60の外形寸法図

NAPUT／YSBR-60の外形寸法図

NAPUT／YSBR-60の外形寸法図



（単位：mm）



形式DE質量（g）
NAPUT／YSBR-60-10-□15520507
NAPUT／YSBR-60-30-□18550541
NAPUT／YSBR-60-50-□21075568
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）時の数値です。

NAPUT／YSBR-80の外形寸法図

NAPUT／YSBR-80の外形寸法図

NAPUT／YSBR-80の外形寸法図



（単位：mm）



形式DE質量（g）
NAPUT／YSBR-80-10-□15720579
NAPUT／YSBR-80-30-□18750613
NAPUT／YSBR-80-50-□21275640
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）時の数値です。

NAPUT／YSBR-100の外形寸法図

NAPUT／YSBR-100の外形寸法図

NAPUT／YSBR-100の外形寸法図



（単位：mm）



形式DE質量（g）
NAPUT／YSB-100-10-□15720715
NAPUT／YSB-100-30-□18750749
NAPUT／YSB-100-50-□21275776
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）時の数値です。

型番リスト

表示件数
  • 1
    • 型番
    NAPUTSBR-60-10-N
    NAPUTSBR-60-30-N
    NAPUTSBR-60-50-N
    NAPUTSBR-80-10-N
    NAPUTSBR-80-30-N
    NAPUTSBR-80-50-N
    NAPUTSBR-80-50-U
    NAPUTSBR-100-10-N
    NAPUTSBR-100-30-N
    NAPUTSBR-100-50-N
    NAPUTSBR-120-20-F
    NAPUTSBR-150-50-N
    NAPUTSBR-200-50-N
    NAPUYSBR-60-10-N
    NAPUYSBR-60-10-S
    NAPUYSBR-60-30-F
    NAPUYSBR-60-30-N
    NAPUYSBR-60-50-N
    NAPUYSBR-80-10-N
    NAPUYSBR-80-30-F
    NAPUYSBR-80-30-N
    NAPUYSBR-80-50-N
    NAPUYSBR-100-10-N
    NAPUYSBR-100-30-N
    NAPUYSBR-100-50-N
    NAPUYSBR-120-50-N
    NAPUYSBR-150-50-N

    ゴム系材質

    環境

    色

    使用温度範囲

    (℃)

    接続ねじ径

    パッド径

    (mm)

    ストローク

    (mm)

    真空取出し方向

    		最小発注数量
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    60
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    60
    30
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    60
    50
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    80
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    80
    30
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    80
    50
    縦取出し
    1個
    ウレタンゴム
    標準 / 耐寒
    青
    -20～75
    M22
    80
    50
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    100
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    100
    30
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    100
    50
    縦取出し
    1個
    フッ素ゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒に白点
    -10～230
    M30
    120
    20
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M30
    150
    50
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M30
    200
    50
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    60
    10
    横取出し
    1個
    [シリコンゴム] シリコンゴム
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M22
    60
    10
    横取出し
    1個
    フッ素ゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒に白点
    -10～230
    M22
    60
    30
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    60
    30
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    60
    50
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    80
    10
    横取出し
    1個
    フッ素ゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒に白点
    -10～230
    M22
    80
    30
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    80
    30
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    80
    50
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    100
    10
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    100
    30
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M22
    100
    50
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M30
    120
    50
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M30
    150
    50
    横取出し
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,323円
    ( 14,655円 )
    6日目
    15,423円
    ( 16,965円 )
    7日目
    14,410円
    ( 15,851円 )
    6日目
    15,186円
    ( 16,705円 )
    7日目
    14,668円
    ( 16,135円 )
    7日目
    16,237円
    ( 17,861円 )
    7日目
    16,367円
    ( 18,004円 )
    15日目
    14,084円
    ( 15,492円 )
    6日目
    14,628円
    ( 16,091円 )
    6日目
    15,835円
    ( 17,419円 )
    7日目
    27,128円
    ( 29,841円 )
    15日目
    19,084円
    ( 20,992円 )
    15日目
    26,149円
    ( 28,764円 )
    15日目
    13,323円
    ( 14,655円 )
    6日目
    13,649円
    ( 15,014円 )
    15日目
    15,606円
    ( 17,167円 )
    15日目
    13,867円
    ( 15,254円 )
    6日目
    14,886円
    ( 16,375円 )
    7日目
    13,649円
    ( 15,014円 )
    6日目
    17,345円
    ( 19,080円 )
    15日目
    14,193円
    ( 15,612円 )
    6日目
    14,845円
    ( 16,330円 )
    17日目
    14,084円
    ( 15,492円 )
    6日目
    14,628円
    ( 16,091円 )
    6日目
    15,171円
    ( 16,688円 )
    6日目
    17,997円
    ( 19,797円 )
    40日目
    19,084円
    ( 20,992円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    パッド部分に首振機能をつけたモデル。
    【特長】
    ・各ワーク毎に角度の条件が違うケースでも追従可能。
    【用途】
    ・ワーク角度が吸着毎に変更になる場合に便利。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    バッファ式水平保持機能付金具付パッド NAPUTSBR・YSBRのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q使用用途どのような場合ですか？
    A
    パッド部分に首振機能をつけたモデルです。吸着面に角度がある場合などパッドの追従性が高くなります。また、首振機能に加え自動的に平行にパッド角度を戻す機能も搭載しており、次回搬送物の吸着角度が違う場合でも案手して吸着が可能となります。
