首振りパッド単体 PUG
- 通常単価(税別)
- 411円～44,101円
- 税込単価
- 452円～48,511円
角度のある吸着物に対応したパッド。【特長】・材質はニトリル、シリコン、ウレタン、ふっ素。導電性がありさ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
首振りタイプのパッド単体

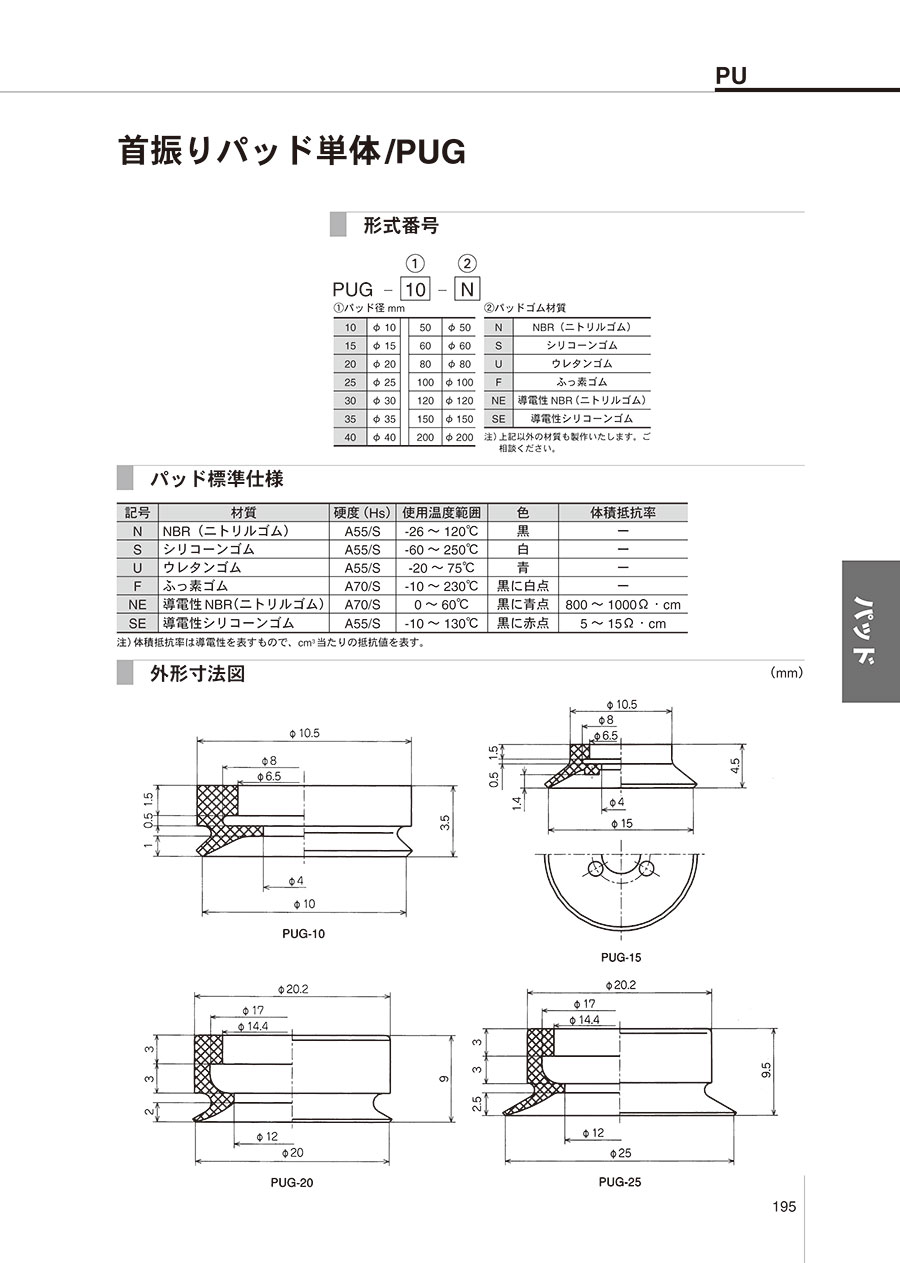

首振りパッド単体/PUG
PUG - 10の外形寸法図
PUG - 15の外形寸法図
PUG - 20の外形寸法図
PUG - 25の外形寸法図
PUG - 30の外形寸法図
PUG - 35の外形寸法図
PUG - 40の外形寸法図
PUG - 50の外形寸法図
PUG - 60の外形寸法図
PUG - 80の外形寸法図
形式番号（1.パッド径）
| 10 | φ10 |
|---|---|
| 15 | φ15 |
| 20 | φ20 |
| 25 | φ25 |
| 30 | φ30 |
| 35 | φ35 |
| 40 | φ40 |
| 50 | φ50 |
|---|---|
| 60 | φ60 |
| 80 | φ80 |
| 100 | φ100 |
| 120 | φ120 |
| 150 | φ150 |
| 200 | φ200 |
形式番号（2.パッドゴム材質）
| N | NBR(ニトリルゴム) |
|---|---|
| S | シリコーンゴム |
| U | ウレ夕ンゴム |
| F | ふっ素ゴム |
製品仕様
| 記号 | 材質 | 硬度(HS) | 使用温度範囲 | 色 | 体積抵抗率 |
|---|---|---|---|---|---|
| N | NBR(ニトリルゴム) | A55/S | -26～120℃ | 黒 | - |
| S | シリコーンゴム | A55/S | -60～250℃ | 白 | - |
| U | ウレ夕ンゴム | A55/S | -20～75℃ | 青 | - |
| F | ふっ素ゴム | A70/S | -10～230℃ | 黒に白点 | - |
| NE | 導電性NBR(ニトリルゴム) | A70/S | -0～60℃ | 黒に青点 | 800～1000Ω・cm |
| SE | 導電性シリコーンゴム | A55/S | -10～130℃ | 黒に赤点 | 5～15Ω・cm |
- ※ 体積抵抗率は導電性を表すもので、cm^3当たりの抵抗値を表す
開発秘話
お客様より角度のついたワークへの追従性を求められ、従来のジャバラパッドよりより耐久性のある製品の開発を行いました。さらに吸着力がアップします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,888円 ( 2,077円 ) | 5日目 |
411円 ( 452円 ) | 5日目 |
599円 ( 659円 ) | 5日目 |
1,888円 ( 2,077円 ) | 5日目 |
411円 ( 452円 ) | 5日目 |
599円 ( 659円 ) | 5日目 |
1,005円 ( 1,106円 ) | 5日目 |
1,551円 ( 1,706円 ) | 5日目 |
422円 ( 464円 ) | 5日目 |
635円 ( 699円 ) | 5日目 |
1,551円 ( 1,706円 ) | 5日目 |
422円 ( 464円 ) | 5日目 |
635円 ( 699円 ) | 7日目 |
1,057円 ( 1,163円 ) | 5日目 |
1,550円 ( 1,705円 ) | 5日目 |
453円 ( 498円 ) | 5日目 |
667円 ( 734円 ) | 5日目 |
1,115円 ( 1,227円 ) | 5日目 |
1,550円 ( 1,705円 ) | 5日目 |
453円 ( 498円 ) | 5日目 |
667円 ( 734円 ) | 5日目 |
1,115円 ( 1,227円 ) | 5日目 |
1,672円 ( 1,839円 ) | 5日目 |
477円 ( 525円 ) | 5日目 |
713円 ( 784円 ) | 5日目 |
1,226円 ( 1,349円 ) | 5日目 |
1,672円 ( 1,839円 ) | 5日目 |
477円 ( 525円 ) | 7日目 |
713円 ( 784円 ) | 5日目 |
1,226円 ( 1,349円 ) | 5日目 |
3,671円 ( 4,038円 ) | 5日目 |
926円 ( 1,019円 ) | 5日目 |
1,450円 ( 1,595円 ) | 7日目 |
2,342円 ( 2,576円 ) | 5日目 |
5,356円 ( 5,892円 ) | 5日目 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
2,007円 ( 2,208円 ) | 5日目 |
3,337円 ( 3,671円 ) | 5日目 |
14,146円 ( 15,561円 ) | 5日目 |
1,998円 ( 2,198円 ) | 5日目 |
3,011円 ( 3,312円 ) | 5日目 |
5,569円 ( 6,126円 ) | 5日目 |
15,251円 ( 16,776円 ) | 5日目 |
2,221円 ( 2,443円 ) | 5日目 |
3,337円 ( 3,671円 ) | 5日目 |
7,578円 ( 8,336円 ) | 5日目 |
2,556円 ( 2,812円 ) | 5日目 |
4,008円 ( 4,409円 ) | 5日目 |
8,761円 ( 9,637円 ) | 5日目 |
44,101円 ( 48,511円 ) | 5日目 |
5,021円 ( 5,523円 ) | 5日目 |
7,664円 ( 8,430円 ) | 5日目 |
17,334円 ( 19,067円 ) | 5日目 |
詳細情報
基本情報
角度のある吸着物に対応したパッド。
【特長】
・材質はニトリル、シリコン、ウレタン、ふっ素。導電性がありさまざまな吸着に対応。
・硬度も材質によりさまざまなものを用意。
・耐久性に優れており長寿命。
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている。
【用途】
・吸着面に角度がある場合に優れた吸着力を発揮するパッド。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
